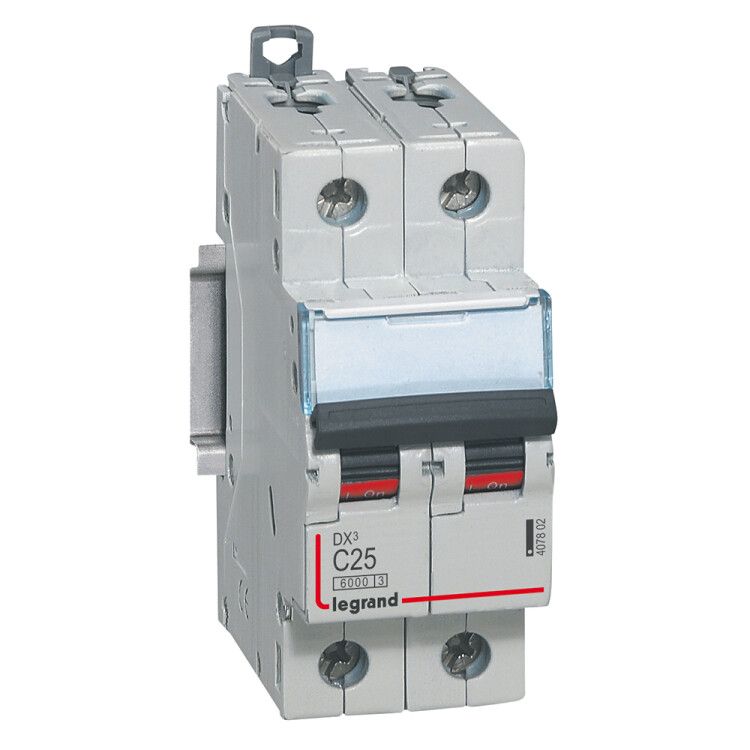

Автоматический выключатель DX 6000 - 10 кА тип характеристики C 2П 230/400 В~ 25 А 2 модуля 407802 Legrand

Автоматический выключатель двухполюсный 25 А, тип характеристики C, 10 кА, 230/400 В~, 2 модуля, серия DX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель применяется в бытовых и промышленных системах, где требуется надежная и точная защита. Артикул 407802 соответствует серии DX3 и совместим с DIN-рейкой стандартной конфигурации.

Назначение и область применения

Автоматический выключатель двухполюсный 25 А, тип характеристики C, 10 кА, 230/400 В~, 2 модуля, серия DX3 6000 используется для защиты однофазных и трехфазных цепей переменного тока. Он предотвращает повреждение проводки, оборудования и снижает риск возгорания при перегрузках или коротких замыканиях. Применяется в щитовых помещениях жилых домов, офисов, производственных линий, насосных станциях и других объектах с нагрузкой до 25 А.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 — одновременно отключаются два проводника (L и N), что важно для безопасности в однофазных сетях.
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 000 А.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы, малые двигатели).
• Номинальное напряжение: 400 В ~ — рассчитан на работу в сетях 230/400 В, частотой 50–60 Гц.
• Количество модулей: 2 — занимает две ширины стандартной DIN-рейки (17,5 мм каждый).
• Сечение проводника: 1,5 – 35 мм² — поддерживает подключение медных проводов любого распространённого сечения.
• Степень защиты: IP20 — защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию при рабочих напряжениях до 400 В.
• Рабочая температура: -25 … +70 °C — допустимый диапазон для эксплуатации в большинстве помещений, включая неотапливаемые.
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижающая энергию пробоя и защищающая оборудование.
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Климатическое исполнение: УХЛ4 — предназначено для работы в условиях умеренного и холодного климата с повышенной влажностью.
• Глубина монтажа: 44 мм — требуемое пространство внутри щита для правильной установки.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство защелкой — она расположена снизу корпуса. Чтобы снять выключатель, отведите защелку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы. Рекомендуется использовать наконечники типа НШВИ для многожильных проводов сечением менее 4 мм². Автоматический выключатель двухполюсный 25 А, тип характеристики C, 10 кА, 230/400 В~, 2 модуля, серия DX3 6000 совместим со всеми щитами, поддерживающими устройства серии DX3 и другие продукты Legrand с аналогичными габаритами.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного применения). Это подтверждает его соответствие требованиям безопасности, надежности и долговечности. Категория перенапряжения 0 указывает, что он не предназначен для установки в местах с высоким уровнем переходных процессов (например, рядом с мощными преобразователями). Степень загрязнения 2 означает, что среда должна быть свободна от проводящей пыли и конденсата.

Преимущества

• Двухполюсное отключение обеспечивает полное отрывание цепи — важное условие для безопасности при обслуживании.
• Характеристика C хорошо балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей.
• Высокая отключающая способность (10 кА) делает его подходящим даже для участков с большой потенциальной токовой нагрузкой.
• Класс токоограничения 3 минимизирует термические и электромагнитные воздействия на подключенное оборудование.
• Компактный формат (2 модуля) экономит место в распределительных щитах.

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 исключает использование на улице или во влажных помещениях без дополнительной герметизации.
• Не рекомендуется для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели, сварочные аппараты) — лучше выбрать характеристику D.
• Не подходит для постоянной работы при температуре выше +70 °C — возможны сбои в работе механизма расцепления.
• Не имеет функции дистанционного управления или сигнализации — для этих задач нужны дополнительные аксессуары (блоки расцепления, вспомогательные контакты).

Примеры использования

• Защита группы розеток в квартире или офисе.
• Отключение питания светильников и бытовой техники в подъездном щите.
• Щитовая защита для насосов, вентиляторов, компрессоров малой мощности.
• Функциональный элемент в распределительных щитах производственных линий с нагрузкой до 25 А.

Практические советы

• Выбирая автоматический выключатель двухполюсный 25 А, тип характеристики C, 10 кА, 230/400 В~, 2 модуля, серия DX3 6000, проверьте, чтобы суммарная мощность всех подключенных устройств не превышала 5,5 кВт (при 230 В).
• При монтаже в щит с ограниченной глубиной убедитесь, что есть минимум 44 мм свободного места за рейкой.
• Не затягивайте клеммы слишком сильно — это может повредить пластик или вызвать нагрев контакта.
• Для многожильных проводов используйте наконечники — они обеспечивают лучший контакт и предотвращают облом проволочек.
• Если нужна возможность удаленной отсечки или контроль состояния — выбирайте модели с дополнительными модулями (например, блоки расцепления или вспомогательные контакты).
