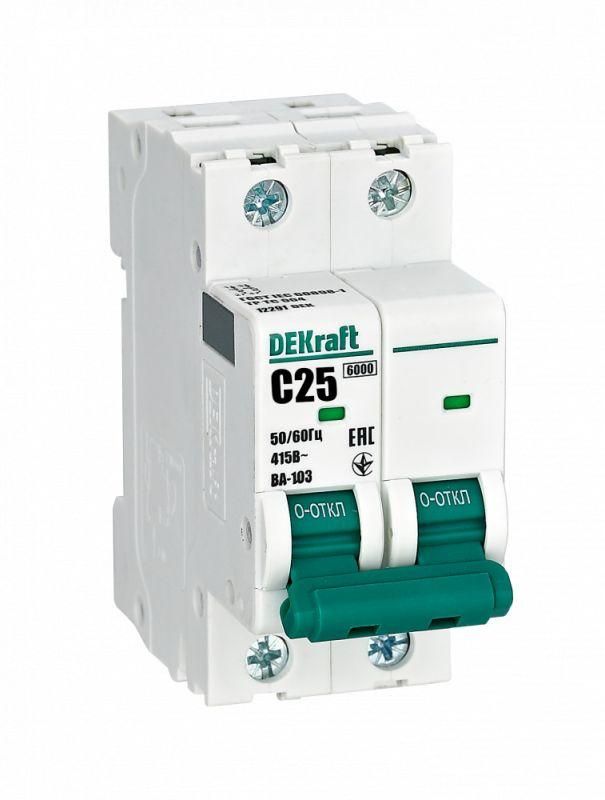

Автоматический выключатель ВА-103 2P 25А C 6кА новый - 12291DEK APC

Автоматический выключатель модульный двухполюсный 25А характеристика C 6кА ВА-103 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов, особенно там, где требуется надёжная вводная защита. Артикул 12291dek соответствует серийной модели ВА-103, которая обеспечивает стабильную работу даже в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель ВА-103 используется для защиты однофазных цепей переменного тока с номинальным напряжением до 240 В. Он применяется в качестве вводного автомата в квартирных и частных домашних щитках, а также в малых промышленных установках — например, для питания оборудования на конвейерах, насосах, освещении и бытовой технике. Его двухполюсная конструкция позволяет одновременно отключать фазу и ноль, что повышает безопасность при обслуживании.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который автомат выдерживает без срабатывания;
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, трансформаторы, двигатели малой мощности;
• Номинальная отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 Ампер;
• Напряжение изоляции: 500 В — гарантирует безопасную работу при кратковременных скачках напряжения;
• Род тока: переменный (AC), частота 50/60 Гц — совместим со всеми сетями в России и странах СНГ;
• Количество полюсов: 2 — отключает фазу и нулевой проводник одновременно;
• Ширина: 2 модуля (36 мм) — занимает стандартное место на DIN-рейке;
• Глубина монтажа: 78,5 мм — требует достаточного пространства внутри щита;
• Степень защиты IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Степень загрязнения 2 — рассчитан на использование в помещениях с нормальным уровнем запылённости (например, в квартире или офисе);
• Способ монтажа: на DIN-рейку — стандартный крепёж для всех современных щитов.

Совместимость и монтаж

Автоматический выключатель ВА-103 легко устанавливается на любую стандартную DIN-рейку шириной 35 мм. Монтаж выполняется обычными плоскогубцами или специальным зажимом — устройство фиксируется защёлкой. Устройство полностью совместимо с корпусами и оболочками DEKraft и Systeme Electric, что позволяет использовать его в уже существующих системах без переделок. На боковой стороне есть возможность установить дополнительные аксессуары: сигнализирующие контакты, катушки отключения или расцепители, которые подключаются слева от автомата.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Наличие индикатора состояния контактов (окошко) позволяет визуально определить, находится ли автомат в положении «вкл» или «выкл», даже если рукоятка заблокирована или закрыта крышкой. Это снижает риск случайного включения при ремонте. Прочность корпуса обеспечивается 5 монолитными заклёпками, предотвращающими деформацию при механическом воздействии.

Преимущества

• Увеличенная стабильность работы благодаря боковым каналам охлаждения — снижают нагрев при длительной работе на пределе тока;
• Индикатор состояния контактов — удобен для диагностики без вскрытия щита;
• Максимальная совместимость с продуктами DEKraft и Systeme Electric — упрощает сборку и замену компонентов;
• Подходящая характеристика «C» — идеален для смешанных нагрузок с пусковыми токами, характерными для бытовой техники;
• Надёжная конструкция корпуса — устойчив к внешним механическим воздействиям.

Ограничения применения

• Не предназначена для использования во влажных, пыльных или открытых помещениях — степень защиты IP20 исключает контакт с водой и пылью;
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) — для них лучше подходят автоматы с характеристикой D;
• Не подходит для постоянной работы при температуре выше +40 °C без принудительного охлаждения — хотя каналы охлаждения помогают, но экстремальные условия всё равно снижают срок службы;
• Не имеет функции дифференциального тока — для защиты от утечек необходимо устанавливать отдельный УЗО.

Примеры использования

• Вводной автомат в щите многоквартирного дома на этаже — защищает все группы розеток и освещения;
• Защита цепи для холодильника, стиральной машины и микроволновки в частном доме;
• Щиток на участке с насосом, освещением и розетками для электроинструментов;
• Распределительный щит в небольшом цеху с оборудованием на 220 В — например, сварочные аппараты, точечные станки.

Практические советы

• При выборе места установки учтите глубину монтажа — 78,5 мм. Щит должен иметь минимум 80–85 мм свободного пространства назад;
• Если используете автомат как вводной — обязательно проверьте, что суммарная нагрузка всех групп не превышает 25 А;
• Для увеличения безопасности параллельно установите УЗО — этот автомат не защищает от утечек тока;
• При замене старого автомата — убедитесь, что новый тоже имеет два полюса и такую же характеристику C, чтобы не нарушить координацию защиты;
• Проверяйте положение рукоятки через индикатор — он работает независимо от того, закрыта ли крышка щита.
