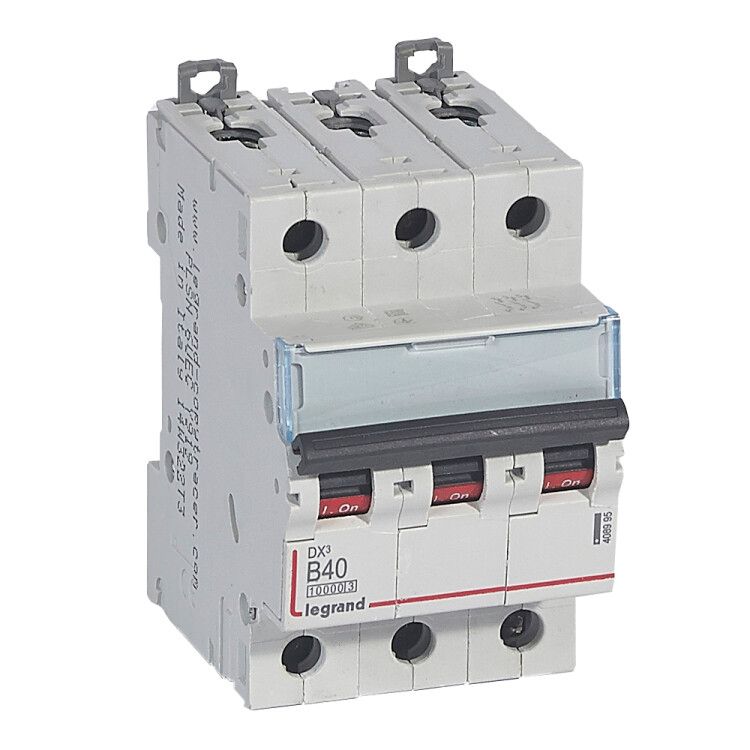

Выключатель автоматический модульный 3п B 40А 16кА DX3 10000 3мод. 400В Leg 408995 Legrand

Автоматический выключатель DX3 Legrand - трёхполюсный коммутационный аппарат на 40 А с отключающей способностью до 16 кА, предназначенный для защиты промышленных электросетей переменного тока. Устройство устанавливается на DIN-рейку, надёжно фиксируется и работает в широком диапазоне температур, что делает его подходящим решением для стационарной установки в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель DX3 Legrand используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты двигателей, станков, конвейеров, распределительных щитов и другого оборудования, работающего от сети 400 В.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В (переменный ток AC), номинальное напряжение изоляции - 500 В
• Отключающая способность: 16 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с плавным пуском (например, освещение, электроника, малые двигатели)
• Способ монтажа: на DIN-рейку, занимает 3 модуля (44 мм глубины)
• Поперечное сечение подключаемых проводов: 1,5–35 мм2 - совместим с большинством медных жил, используемых в промышленных схемах
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа
• Рабочий температурный диапазон: от –25 C до +70 C - подходит для неотапливаемых помещений и производственных зон
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая термические и электродинамические воздействия на оборудование
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц - совместим с сетями России и стран СНГ
• Нормативные требования: соответствует МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель DX3 Legrand устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно вставить корпус в рейку до характерного щелчка - защёлка фиксирует устройство. Для демонтажа отведите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекосов, чтобы избежать нагрева. Рекомендуется использовать наконечники для многожильных проводов сечением менее 6 мм2.

Безопасность и стандарты

Автоматический выключатель DX3 Legrand соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что гарантирует соответствие требованиям безопасности при использовании в промышленных объектах. Класс токоограничения 3 обеспечивает быстрое гашение дуги, минимизируя риск повреждения кабелей и оборудования. Степень защиты IP20 исключает случайный доступ к токоведущим частям, однако устройство не предназначено для открытой установки - требуется защитный корпус.

Преимущества

• Высокая отключающая способность (16 кА) - подходит для мощных промышленных сетей
• Широкий диапазон рабочих температур - надёжно функционирует даже в неотапливаемых помещениях
• Фиксация на DIN-рейке с удобной защёлкой - ускоряет монтаж и обслуживание
• Поддержка проводов до 35 мм2 - позволяет подключать крупные силовые кабели без переходников
• Совместимость с сериями Legrand - можно сочетать с другими элементами системы управления

Ограничения применения

• Не предназначен для установки вне закрытых электрошкафов - степень защиты IP20 не защищает от пыли, влаги и внешних воздействий
• Характеристика B не рекомендована для нагрузок с высокими пусковыми токами (например, большие асинхронные двигатели); для них предпочтительнее тип C или D
• Не имеет встроенной дистанционной команды или сигнализации - для удалённого контроля потребуется дополнительная автоматика
• Не подходит для постоянной работы при температурах выше +70 C - требует принудительного охлаждения или перемещения в прохладное место

Примеры использования

• Защита трёхфазного станка с ЧПУ в металлообработке
• Коммутация и защита конвейерной ленты на пищевом производстве
• Распределительный щит в цехе с несколькими группами освещения и слаботочных систем
• Щитовая на складском комплексе с насосами и вентиляторами

Практические советы

• Выбирая автомат DX3 Legrand, проверьте, что номинальный ток нагрузки не превышает 40 А - лучше оставлять запас 10–15%
• При подключении проводов сечением свыше 16 мм2 используйте наконечники - это повысит надёжность соединения
• Не допускайте попадания пыли и влаги внутрь щита - даже при IP20 грязь может вызвать пробой или перегрев
• Проверяйте состояние защёлок перед первым включением - они должны плотно фиксироваться без люфта
• Для систем с частыми включениями (например, насосы) убедитесь, что характеристика B достаточна - при частых пусках с током >5×In лучше выбрать тип C
