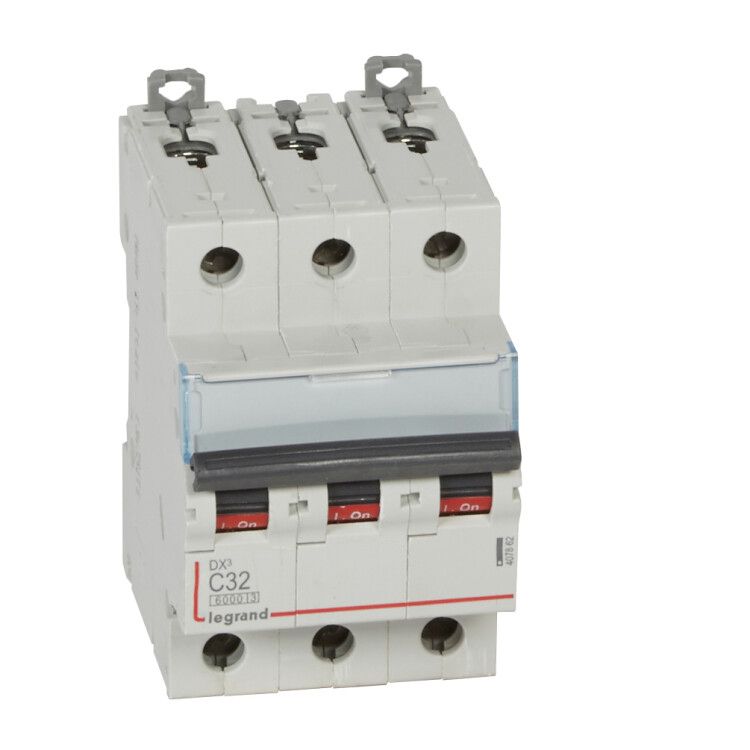

Выключатель автоматический модульный 3п C 32А 10кА DX3 6000 3мод. 400В Leg 407862 Legrand

Автоматический выключатель модульный трехполюсный 32А C 10кА DX3 6000 3 модуля 400В - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку в щитах жилых и промышленных объектов. Бренд Legrand, артикул 407862, серия DX3 обеспечивают надежную работу в условиях переменного тока до 400 В.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 32А C 10кА DX3 6000 3 модуля 400В предназначен для защиты трёхфазных электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Устройство применяется в распределительных щитах зданий, на производстве, в системах освещения, насосов, вентиляции, станках и другом оборудовании, работающем от сети 380–400 В. Подходит как для бытового, так и для промышленного использования.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитано устройство;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, двигатели, люминесцентные лампы, трансформаторы;
• Количество модулей: 3 - занимает три стандартных модуля на DIN-рейке (по 17,5 мм каждый);
• Поперечное сечение проводника: 1,5–35 мм2 - допустимый диапазон площади сечения подключаемых медных проводов;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями;
• Род тока: переменный - работает только в сетях 50–60 Гц;
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от –25 C до +70 C - может использоваться в неотапливаемых помещениях, на чердаках, в производственных зонах;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения, например, от грозовых разрядов;
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий термические и электродинамические воздействия на оборудование;
• Нормативный документ: МЭК 60898-1 / 60947-2 - соответствует международным требованиям к автоматическим выключателям для бытового и промышленного использования.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 32А C 10кА DX3 6000 3 модуля 400В монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его внизу, затем слегка нажать сверху до фиксации. Для демонтажа - оттяните защелку отверткой через специальное отверстие. Все три полюса имеют одинаковые винтовые клеммы, позволяющие подключать провода сечением от 1,5 до 35 мм2. Обязательно затягивайте клеммы моментом, указанным в руководстве - недостаточно плотное соединение вызывает нагрев. Установка возможна только в сухих, хорошо вентилируемых щитах. Не используйте в местах с повышенной влажностью или запылённостью - степень защиты IP20 не предусматривает защиту от жидкости и пыли.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленного). Класс токоограничения 3 повышает безопасность оборудования, снижая энергию, передаваемую в цепь при аварии. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к кратковременным перенапряжениям. Конструкция исключает случайное прикосновение к токоведущим частям при установленном лицевом элементе. Работает в соответствии с классом загрязнения 2 - допустимо наличие небольшого количества пыли и конденсата в контролируемой среде.

Преимущества

• Трёхполюсная конструкция обеспечивает равномерную защиту всех фаз - предотвращает перекос и повреждение трёхфазных двигателей;
• Характеристика “C” идеально сочетается с типичными промышленными нагрузками - меньше ложных срабатываний при пуске оборудования;
• Высокая отключающая способность (10 кА) - подходит даже для участков с близким расположением трансформаторов;
• Фирменная система фиксации Legrand обеспечивает прочную посадку на рейке без люфта;
• Широкий диапазон сечения проводов (1,5–35 мм2) - совместим с большинством кабельных решений;
• Работает при экстремальных температурах - от –25 C до +70 C - подходит для холодных и жарких помещений.

Ограничения применения

• Не предназначена для защиты однофазных цепей - требует трёхфазной системы;
• IP20 не допускает использование во влажных, открытых или пыльных местах - только внутри герметичных щитов;
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные компрессоры, дуговые печи) - для них нужна характеристика D;
• Не имеет функции дифференциальной защиты - не защищает от утечек тока на землю; для этого требуется отдельный УЗО;
• Не рекомендуется для установки в местах с частыми перепадами напряжения выше 400 В - риск пробоя изоляции.

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем мощностью до 15 кВт;
• Щитовая защита группы конвейеров на заводе;
• Распределительный щит многоквартирного дома - защита этажной линии 380 В;
• Подключение вентиляционных установок с трёхфазными вентиляторами;
• Обеспечение безопасности питания насосных групп в системах водоснабжения.

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - слишком толстый провод (более 35 мм2) не войдёт в клемму, слишком тонкий (менее 1,5 мм2) может плохо зажаться и греться;
• При подключении нескольких автоматов рядом - соблюдайте порядок: входные провода всегда подключаются сверху, выходные - снизу;
• Для удобства обслуживания - помечайте каждый автомат этикеткой с указанием защищаемой цепи;
• Не устанавливайте этот выключатель вместо УЗО - он не реагирует на утечки тока. Если нужна защита от поражения током - добавьте отдельное УЗО;
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях высокой влажности или пыли, даже при IP20;
• Если вы планируете использовать в условиях ниже –25 C - убедитесь, что щит не находится на открытом воздухе - механизм может стать хрупким.
