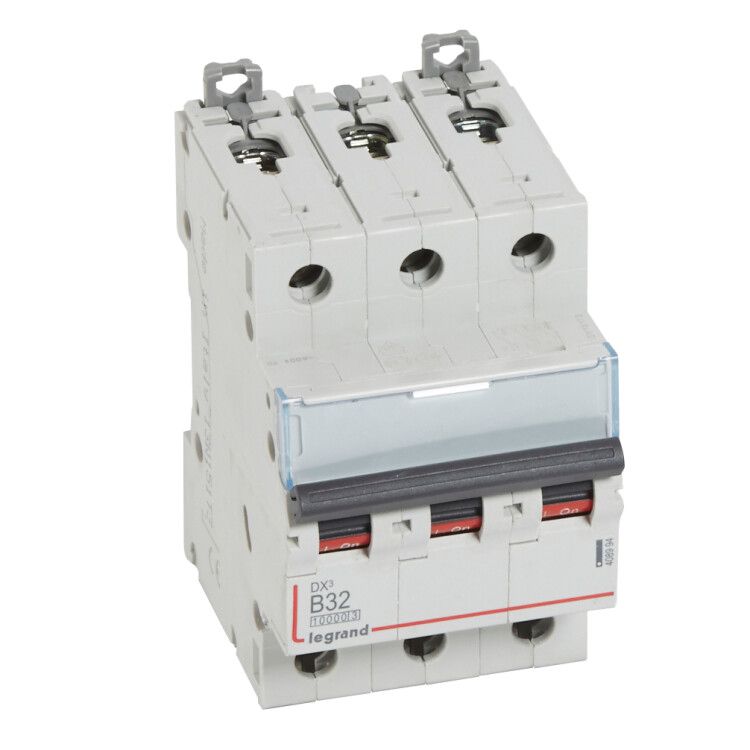

Выключатель автоматический модульный 3п B 32А 16кА DX3 10000 3мод. 400В Leg 408994 Legrand

Автоматический выключатель Legrand DX3 — трёхполюсный прибор на 32 А с отключающей способностью до 16 кА, предназначенный для защиты и коммутации трёхфазных цепей в промышленных системах. Устройство устанавливается на DIN-рейку, соответствует международным стандартам и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных установках: на станках, конвейерах, распределительных щитах, в системах управления технологическим оборудованием. Подходит для постоянной работы в условиях повышенной нагрузки и частых включений.

Технические характеристики

• Номинальный ток: 32 А — максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальное напряжение: 400 В переменного тока (AC)
• Отключающая способность: 16 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, подходит для освещения и оборудования с малым пусковым током
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Поперечное сечение проводника: 1,5–35 мм² — совместим с большинством медных жил, используемых в промышленной проводке
• Степень защиты: IP20 — предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и воды
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке
• Глубина монтажа: 44 мм — требует достаточного места внутри шкафа
• Рабочий температурный диапазон: –25…+70 °C — работает в холодных и жарких помещениях
• Частота: 50–60 Гц — адаптирован для сетей России и Европы
• Класс токоограничения: 3 — снижает энергию КЗ, повышая надёжность системы
• Климатическое исполнение: УХЛ4 — рассчитан на умеренные и холодные регионы с возможными перепадами влажности
• Степень загрязнения: 2 — предназначен для помещений с умеренной запылённостью
• Категория перенапряжения: 0 — не предназначен для защиты от внешних грозовых импульсов

Совместимость и монтаж

Выключатель Legrand DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать устройство защёлкой — для демонтажа оттяните её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым зажимам. Рекомендуется использовать инструмент с ограничителем момента для равномерного затягивания без повреждения жил. Убедитесь, что глубина шкафа минимум 44 мм, чтобы выключатель полностью вошёл и не мешал закрыванию дверцы.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует требованиям МЭК 60898-1 и МЭК 60947-2. Соответствие этим стандартам гарантирует проверенную надёжность, точность срабатывания и соответствие европейским нормам безопасности. Класс токоограничения 3 и высокая отключающая способность обеспечивают защиту не только самого устройства, но и всей электроустановки.

Преимущества

• Надёжная работа при частых включениях благодаря механизму с пружинным расцеплением
• Широкий диапазон рабочих температур делает его пригодным для неотапливаемых помещений
• Фиксация на DIN-рейке с удобной защёлкой — быстрая замена без инструментов
• Поддержка проводов до 35 мм² — исключает необходимость переходников
• Совместимость с проектным ассортиментом Legrand — легко интегрируется в существующие решения

Ограничения применения

• Не предназначен для установки вне закрытых шкафов — степень защиты IP20 не защищает от влаги и пыли
• Характеристика B не рекомендуется для мощных двигателей с высоким пусковым током — возможны ложные срабатывания
• Категория перенапряжения 0 означает, что устройство не защищено от ударов молнии; требуется дополнительная защита (грозоразрядники)
• Не следует применять в местах с уровнем загрязнения выше 2 (например, в цехах с металлической пылью или маслом)

Примеры использования

• Защита трёхфазного двигателя насоса в водопроводной станции
• Распределительный щит на производстве с несколькими станками
• Щитовая в логистическом центре для питания конвейеров и освещения
• Система аварийного отключения в складских помещениях с UHL4-климатом

Практические советы

• Выбирая автомат Legrand DX3, убедитесь, что номинальный ток нагрузки не превышает 32 А — лучше оставить запас 10–15%
• Если в цепи есть оборудование с высоким пусковым током (например, компрессоры), рассмотрите вариант с характеристикой C вместо B
• Проверьте посадочные размеры перед монтажом — глубина 44 мм должна умещаться в шкафу без помех
• Для обслуживания всегда отключайте питание и проверяйте отсутствие напряжения — даже при выключенном положении входящие клеммы остаются под напряжением
• При использовании в составе проекта Legrand — сохраняйте совместимость с другими элементами серии DX3 для унифицированного дизайна и сервиса
