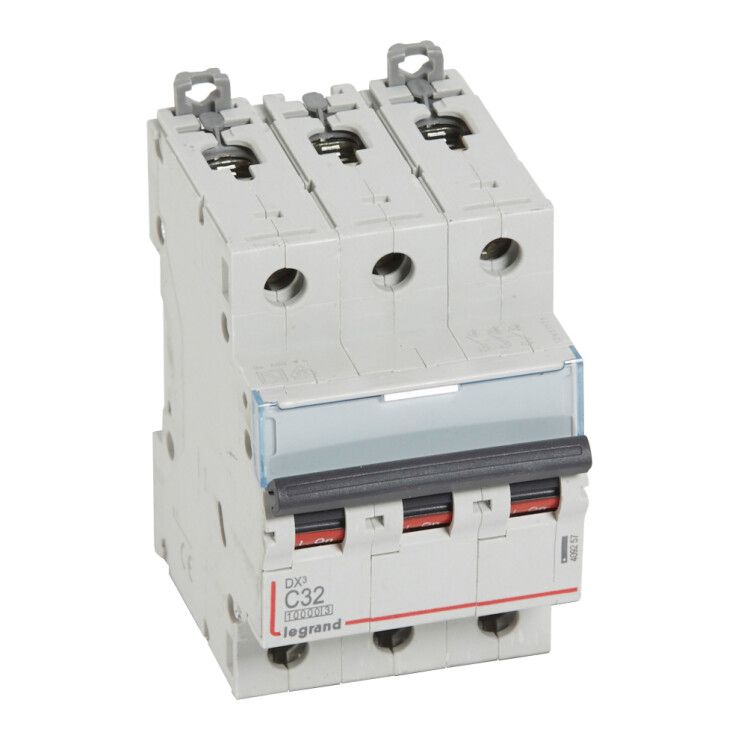

Выключатель автоматический модульный 3п C 32А 16кА DX3 10000 3мод. 400В Leg 409257 Legrand

Автоматический выключатель Legrand DX3 с артикулом 409257 — трёхполюсный коммутационный аппарат на 32 А, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Он сочетает надёжную отключающую способность до 16 кА, удобство монтажа на DIN-рейке и устойчивость к широкому диапазону температур, что делает его универсальным решением для стационарной эксплуатации.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его применяют в промышленных системах низкого напряжения — например, для защиты двигателей, станков, конвейеров, распределительных щитов и другого оборудования, работающего от сети 400 В.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 16 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током, например, двигатели, освещение, трансформаторы
• Номинальное напряжение: 400 В AC — рассчитан на работу в трёхфазных сетях 400 В
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию при кратковременных скачках напряжения
• Номинальное импульсное напряжение: 4 кВ — выдерживает высоковольтные импульсы, такие как грозовые перенапряжения
• Способ монтажа: DIN-рейка — устанавливается на стандартную рейку ширины 35 мм
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке
• Глубина монтажа: 44 мм — требует минимального свободного пространства внутри шкафа
• Поперечное сечение проводника: 1,5–35 мм² — совместим с медными проводами от тонких до мощных
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не герметичен; не предназначен для открытой установки
• Рабочая температура: –25…+70 °C — работает в холодных и жарких помещениях, включая неотапливаемые цеха
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью
• Частота: 50–60 Гц — подходит для сетей России и большинства стран мира
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая термические и электродинамические воздействия на оборудование
• Степень загрязнения: 2 — допустимо использование в помещениях с умеренной запылённостью, без проводящей пыли
• Категория перенапряжения: 0 — не предназначен для защиты от внешних перенапряжений (например, от молнии); требуется дополнительная защита
• Нормативный документ: МЭК 60898-1 / 60947-2 — соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 409257 устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защёлка — достаточно прижать устройство к рейке до характерного щелчка. Для демонтажа отверткой оттягивают защёлку через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: зажимают проводник сечением от 1,5 до 35 мм². Все три полюса имеют одинаковый тип клемм, что упрощает сборку трёхфазных цепей. Устройство не имеет функции дистанционного управления или сигнализации — управление исключительно ручное.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует стандартам МЭК 60898-1 и МЭК 60947-2, которые регламентируют безопасность, надёжность и тестирование коммутационных аппаратов. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, минимизируя риск повреждения кабелей и оборудования. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли — поэтому установка возможна только в закрытых щитах. Категория перенапряжения 0 указывает, что внутренняя защита от внешних импульсов отсутствует — рекомендуется использовать дополнительно УЗИП.

Преимущества

• Высокая отключающая способность (16 кА) — подходит для промышленных объектов с крупными потребителями
• Широкий диапазон рабочих температур — надёжно работает даже в неотапливаемых цехах зимой
• Поддержка проводов до 35 мм² — позволяет подключать мощные линии без переходников
• Фиксация на DIN-рейке с защёлкой — быстрая установка и замена без инструментов
• Соответствие международным стандартам — гарантированная совместимость с другими элементами щита

Ограничения применения

• Не предназначен для установки вне закрытых электрошкафов — степень защиты IP20 не защищает от влаги и пыли
• Не имеет функций удалённого управления, аварийной сигнализации или дифференциальной защиты — для этих задач нужны дополнительные устройства
• Категория перенапряжения 0 требует обязательной установки УЗИП перед входом в щит
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, большие насосы или компрессоры) — в таких случаях лучше выбрать “D”
• Не рекомендуется для использования в условиях с проводящей пылью или агрессивными химическими средами

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на производстве
• Распределительный щит станочного участка с несколькими линиями питания
• Щитовая на складе с конвейерной линией и освещением
• Центральный распределительный пункт в цехе с низковольтной сетью 400 В

Практические советы

• При выборе автомата убедитесь, что сечение кабеля соответствует заявленному диапазону 1,5–35 мм² — слишком тонкий провод может перегреваться, слишком толстый — плохо зажиматься
• Для цепей с частыми пусками (например, насосы, компрессоры) проверьте, не превышает ли пусковой ток порог срабатывания характеристики “C”. Если да — выбирайте модель с характеристикой “D”
• Обязательно используйте УЗИП (устройство защиты от импульсных перенапряжений) перед этим автоматом, так как он не имеет собственной защиты от молниевых ударов
• При монтаже в плотно упакованном щите учтите глубину 44 мм — не забудьте про место для кабельных каналов и соединений
• Проверяйте соответствие климатического исполнения УХЛ4 условиям вашей площадки — особенно важна влажность и перепады температур
