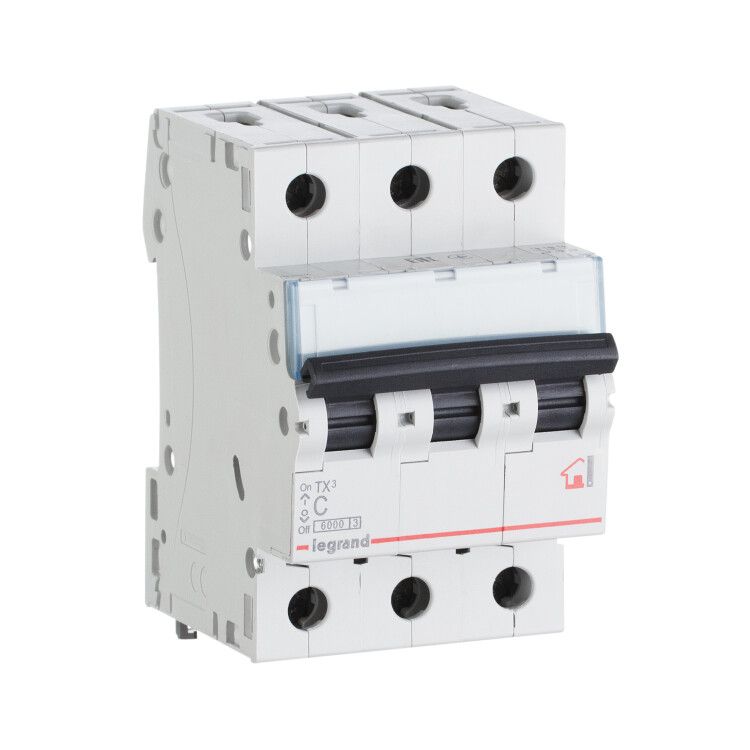

Выключатель автоматический модульный 3п C 32А 6кА TX3 6000 3мод. 400В Leg 404059 Legrand

Автоматический выключатель Legrand TX3 6000 - трёхполюсный устройство на 32 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты электрических цепей в бытовых и аналогичных объектах. Устройство устанавливается на DIN-рейку, совместимо со стандартными системами распределения энергии и соответствует международным требованиям безопасности.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с однофазной или трёхфазной сетью переменного тока 400 В. Обеспечивает безопасную коммутацию нагрузки и автоматическое отключение при аварийных ситуациях.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, освещение, насосы, небольшие двигатели
• Род тока: переменный (AC) - работает только в сетях 50/60 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не предназначена для работы во влажной среде
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - допустимый размер медного провода для подключения
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при работе в условиях повышенного напряжения
• Рабочая температура: от -25 до +70 C - подходит для установки в неотапливаемых помещениях, шкафах, на улице (при условии герметизации щита)
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что повышает безопасность оборудования
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Гарантийный срок: 24 месяца
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до фиксации. Снятие выполняется путём оттягивания защёлки отверткой через специальное углубление. Подключение проводов - винтовые зажимы, рассчитанные на сечение от 0,5 до 35 мм2. Рекомендуется использовать кабель с медными жилами. Не требует дополнительных креплений или адаптеров.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 6000 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Соответствие классу токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Степень защиты IP20 исключает доступ к токоведущим частям при установленном положении, но не защищает от влаги - применение вне закрытых щитов запрещено.

Преимущества

• Надёжная работа при колебаниях температур - подходит для холодных и жарких помещений
• Фиксация на DIN-рейке с двойной защёлкой - устойчив к вибрациям и случайным выскальзываниям
• Широкий диапазон сечений кабеля - удобен при использовании различных типов проводов
• Класс токоограничения 3 - минимизирует термические и электромагнитные воздействия на оборудование
• Совместим с другими элементами серии TX3 - можно собрать единый щит с реле, УЗО и другим оборудованием того же бренда

Ограничения применения

• Не предназначен для установки в открытых местах или в условиях повышенной влажности - IP20 не защищает от воды и пыли
• Не рекомендуется для мощных двигателей с высоким пусковым током (например, крупные компрессоры) - характеристика C может давать ложные срабатывания
• Не подходит для постоянной работы при токе выше 32 А - возможен перегрев и выход из строя
• Не имеет функции дистанционного управления или сигнализации - требуется внешнее решение для удалённого контроля
• Не предназначен для DC-сетей - только для переменного тока 50/60 Гц

Примеры использования

• Защита трёхфазной группы розеток в мастерской
• Щитовая защита для системы кондиционирования с трёхфазным компрессором
• Общий входной автомат в квартире с трёхфазным вводом
• Распределительный щит на производстве с небольшими станками и светильниками
• Подключение кабельных линий к групповым автоматам в многоквартирном доме

Практические советы

• При подборе автомата убедитесь, что суммарная нагрузка всех подключённых приборов не превышает 32 А
• Для кабелей сечением более 16 мм2 используйте наконечники - так проще затянуть винты и избежать плохого контакта
• Проверьте глубину монтажа (44 мм): убедитесь, что в щите хватает места для свободного открывания крышки
• Если планируете установку в неотапливаемом помещении, выбирайте место с минимальной влажностью - даже при UHL4 не допускается конденсат на контактах
• При замене старого автомата проверьте соответствие характеристик: если ранее был B-характеристика, переход на C может потребовать пересмотра нагрузки
• Legrand TX3 6000 совместим с другими продуктами серии TX3 - можно унифицировать весь щит для удобства обслуживания
