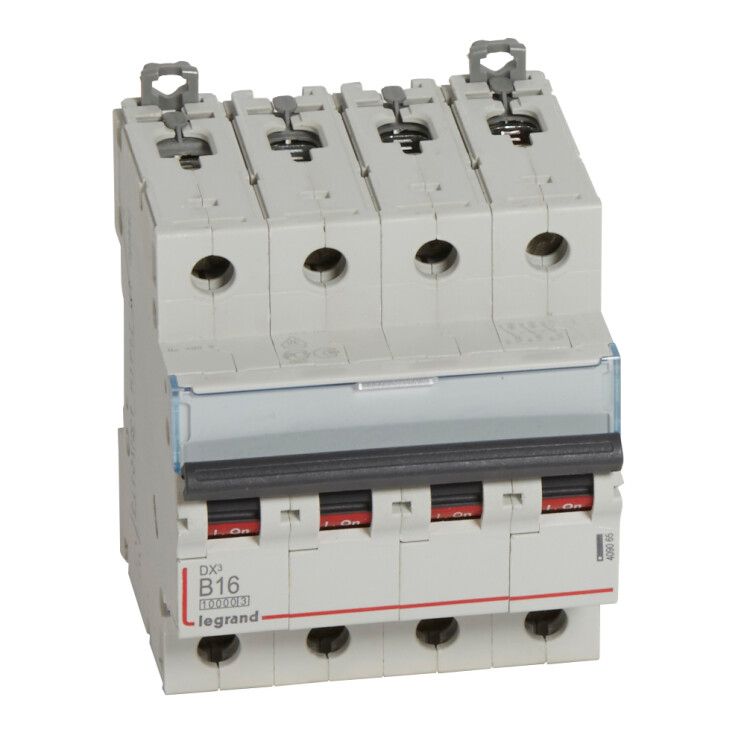

Выключатель автоматический модульный 4п B 16А 16кА DX3 10000 4мод. 400В Leg 409065 Legrand

Автоматический выключатель Legrand DX3 10000 400В - четырёхполюсный коммутационный аппарат с номинальным током 16 А и отключающей способностью до 16 кА, предназначенный для защиты промышленных электросетей переменного тока. Устройство устанавливается на DIN-рейку, надёжно фиксируется и совместимо с системами управления, требующими отключения всех полюсов одновременно.

Назначение и область применения

Автоматический выключатель Legrand DX3 10000 400В используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных объектах: на участках с оборудованием, где требуется одновременное отключение трёх фаз и нулевого проводника. Подходит для питания станков, конвейеров, освещения, группового учётного оборудования и других нагрузок в условиях постоянной работы.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 16 А
• Количество полюсов: 4 (три фазы + N)
• Отключающая способность: 16 кА (класс токоограничения 3)
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для смешанных нагрузок (например, освещение + оборудование)
• Род тока: переменный (AC), частота 50–60 Гц
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Занимаемые модули: 4 (по 17,5 мм каждый)
• Глубина монтажа: 44 мм
• Площадь сечения проводов: 1,5 – 35 мм2 (медные жилы)
• Степень защиты: IP20 - против доступа пальцев и предметов >12 мм, но не защищён от воды и пыли
• Рабочий температурный диапазон: от -25 C до +70 C
• Климатическое исполнение: УХЛ4 - умеренные и холодные регионы с возможными колебаниями влажности
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Категория перенапряжения: 0 - предназначен для внутреннего монтажа внутри щита, не рассчитан на прямую работу на входе сети
• Коммутируемый нейтральный проводник: да - все четыре полюса, включая N, отключаются одновременно

Совместимость и монтаж

Выключатель Legrand DX3 10000 400В устанавливается на стандартную DIN-рейку типа EN 60715. Для фиксации используется защёлка - достаточно вставить устройство в рейку до характерного щелчка. Чтобы демонтировать, отведите защёлку отверткой через специальное углубление. Клеммы для подвода проводов расположены сверху и снизу - можно использовать любую сторону. Все полюсы имеют одинаковый зажим, поддерживающий медные жилы сечением от 1,5 до 35 мм2. Обращайте внимание на плотность затяжки - недостаточно туго - риск нагрева; слишком сильно - повредите клемму.

Безопасность и стандарты

Автомат соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что гарантирует соответствие требованиям безопасности для распределительных устройств. Класс токоограничения 3 снижает энергию, проходящую через цепь при аварии, защищая подключенное оборудование. Степень защиты IP20 допускает использование исключительно во внутренних шкафах - открытая установка запрещена. Устройство имеет сертификаты на применение в странах ЕАЭС и ЕС.

Преимущества

• Отключение нейтрали вместе с фазами - безопаснее при обслуживании и ремонте
• Высокая отключающая способность (16 кА) - подходит для мощных промышленных сетей
• Широкий диапазон рабочих температур - работает даже в неотапливаемых помещениях зимой
• Поддержка больших сечений проводов - удобно при использовании силовой кабельной продукции
• Функциональная совместимость с другими элементами серии DX3 - возможно дальнейшее расширение системы

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для частных домов с малой нагрузкой - лучше подходят устройства класса C или D
• Не следует использовать в местах с высоким уровнем загрязнения (пыль, металлическая стружка) - уровень загрязнения 2 ограничен
• Категория перенапряжения 0 - нельзя устанавливать на входе электроустановки, только после главного автомата
• Не подходит для постоянной коммутации более 10 раз в день - механизм рассчитан на длительную эксплуатацию, а не на частое включение

Примеры использования

• Защита трехфазного двигателя с нейтральной точкой - отключение всех проводников при аварии
• Щитовая группа для группы станков на производстве
• Распределительный щит в цеху с освещением и слаботочными системами
• Контур питания контрольно-измерительных приборов с необходимостью полного отключения

Практические советы

• Выбирая этот автомат, проверьте, чтобы глубина вашего шкафа была больше 44 мм - иначе он будет торчать
• При подключении используйте наконечники для многожильных проводов - они предотвратят деформацию жил в клемме
• Не путайте с аналогичными моделями с отключающей способностью 10 кА - здесь указана версия 16 кА, она дороже, но нужна там, где есть большой потенциал КЗ
• Если планируете добавить дополнительные функции (блокировки, сигнализацию), убедитесь, что ваша модель поддерживает комплектацию - согласно данным, возможность есть
• Проверяйте маркировку перед установкой: буква “B” означает чувствительность к пусковым токам - не выбирайте её для двигателей с большим пусковым моментом, лучше взять “C”
