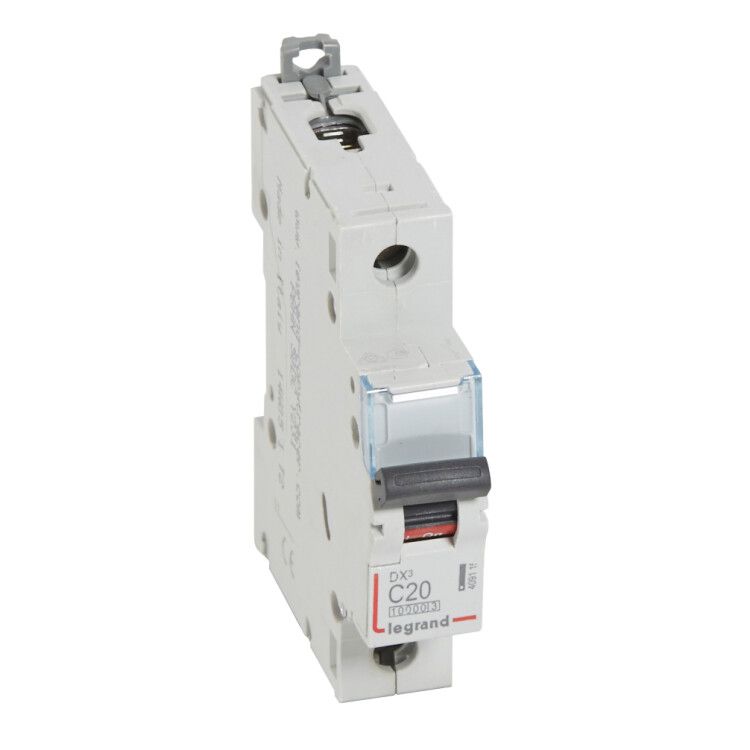

Автоматический выключатель DX 10000 - 16 кА тип характеристики C 1П 230/400 В~ 20 А 1 модуль 409115 Legrand

Автоматический выключатель модульный однополюсный 20А 16кА тип C 230/400В 1 модуль DX3 10000 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для установки на DIN-рейку в щитах промышленного и коммерческого оборудования. Бренд Legrand, артикул 409115, соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель модульный однополюсный 20А 16кА тип C 230/400В 1 модуль DX3 10000 предназначен для защиты однофазных цепей переменного тока от перегрузок и коротких замыканий. Устройство применяется в распределительных щитах промышленных объектов, производственных линий, систем освещения и силового оборудования. Подходит для сетей с частотой 50–60 Гц и напряжением до 230 В (между фазой и нулём) или до 400 В (между фазами).

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимально для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники);
• Номинальная отключающая способность: 16 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Номинальное напряжение: 230 В AC / 500 В изоляции - рабочее напряжение цепи и предельное напряжение, которое выдерживает изоляция между токоведущими частями;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов);
• Сечение проводника: 1,5 – 35 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов;
• Модульная ширина: 1 модуль - занимает 17,5 мм по ширине на DIN-рейке; глубина монтажа: 44 мм;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12,5 мм, но не защищён от пыли и влаги;
• Рабочая температура: от -25C до +70C - подходит для неотапливаемых помещений, чердачных и производственных зон;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая энергию, проходящую через цепь;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью;
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира;
• Нормативный документ: МЭК 60898-1 / 60947-2 - соответствие требованиям для бытовых и промышленных автоматических выключателей.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 20А 16кА тип C 230/400В 1 модуль DX3 10000 монтируется на стандартную DIN-рейку типа TS35. Фиксация происходит с помощью защёлки - для демонтажа достаточно слегка надавить отверткой на пластиковую защёлку снизу. Подключение проводов выполняется к винтовым клеммам сверху и снизу устройства. Для надёжного соединения рекомендуется использовать наконечники (штыревые или трубчатые) при сечении выше 10 мм2. Устройство совместимо с другими модулями серии DX3 от Legrand, что позволяет собирать компактные щиты с единым дизайном и функционалом.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое отключение при аварии, снижая риск повреждения кабелей и оборудования. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Степень защиты IP20 требует установки внутри закрытого щита - использование вне электрошкафа запрещено.

Преимущества

• Высокая отключающая способность (16 кА) - надёжно работает даже в местах с большой мощностью короткого замыкания;
• Широкий диапазон сечений проводов (1,5–35 мм2) - удобен для подключения как тонких контрольных линий, так и основных силовых кабелей;
• Компактный формат (1 модуль) - экономит место в щите, особенно важен при плотной компоновке;
• Надёжная защёлка - простой и быстрый монтаж и сервисное обслуживание;
• Серия DX3 от Legrand - проверенная долговечность, качественные материалы, совместимость с аксессуарами (блокировки, сигнализаторы, дугогасительные камеры).

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - требуется установка в герметичный щит с классом защиты не ниже IP54;
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные асинхронные двигатели) - для них лучше выбрать характеристику D;
• Не используется в цепях постоянного тока (DC) - только для переменного тока (AC);
• Не имеет возможности дистанционного управления - управление только вручную через рычаг;
• Не подлежит ремонту - при выходе из строя заменяется полностью.

Примеры использования

• Защита группы розеток в цеху на производстве;
• Отключение питания конвейерной ленты с двигателем 1,5–2,2 кВт;
• Щитовая защита осветительных цепей с люминесцентными и LED-светильниками;
• Подключение насосов, вентиляторов, малых станков в промышленных помещениях;
• Распределительный щит на складе с множеством однополюсных линий.

Практические советы

• При подборе автомата убедитесь, что суммарная мощность подключённых устройств не превышает 4,6 кВт (при 230 В и 20 А);
• Для проводов сечением менее 2,5 мм2 используйте наконечники - это повысит надёжность контакта;
• Не затягивайте клеммы слишком сильно - можно повредить медные жилы или саму клемму;
• Проверьте соответствие категории перенапряжения 0 - устройство не предназначено для установки в зонах с высоким уровнем переходных процессов (например, рядом с частотниками);
• При сборке щита оставляйте свободное пространство вокруг выключателя - он нагревается при длительной работе на пределе.
