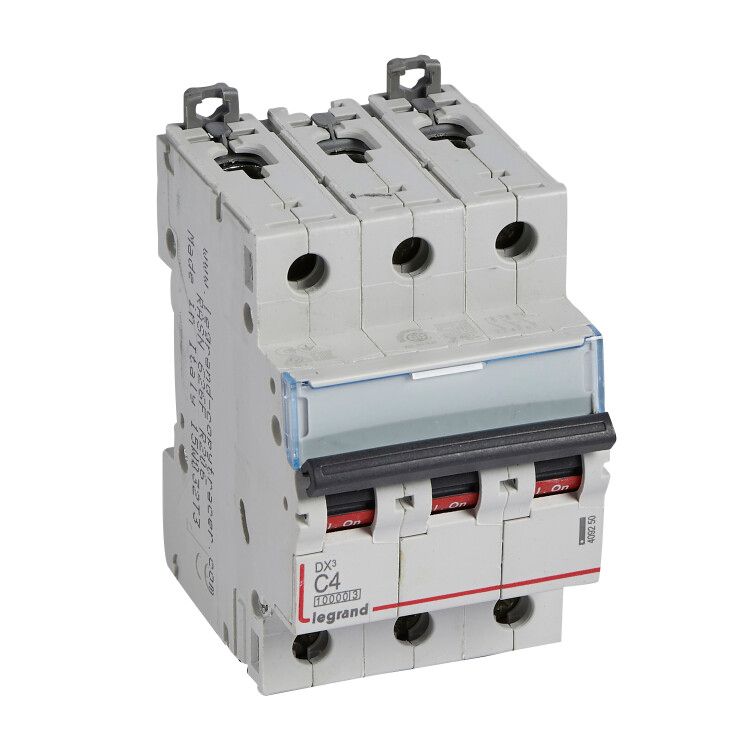

Выключатель автоматический модульный 3п C 4А 16кА DX3 10000 3мод. 400В Leg 409250 Legrand

Автоматический выключатель Legrand DX3 с артикулом 409250 — трёхполюсный коммутационный аппарат на 4 А, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Он сочетает надёжную отключающую способность до 16 кА, монтаж на DIN-рейку и устойчивость к широкому диапазону температур, что делает его универсальным решением для стационарной эксплуатации.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты двигателей, станков, конвейеров, распределительных щитов и другого оборудования, работающего от сети 400 В.

Технические характеристики

• Номинальный ток: 4 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальное напряжение: 400 В (переменный ток AC), номинальное напряжение изоляции — 500 В
• Отключающая способность: 16 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током, например, двигатели, освещение, трансформаторы
• Способ монтажа: на DIN-рейку, занимает 3 модуля (44 мм глубины)
• Поперечное сечение подключаемых проводов: 1,5–35 мм² — совместим с медными жилами большинства промышленных кабелей
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочий температурный диапазон: от –25 °C до +70 °C — подходит для неотапливаемых помещений и холодных зон производства
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможностью повышенной влажности
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая энергию КЗ, передаваемую в сеть
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц — работает в сетях России и Европы
• Нормативные требования: соответствует МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 409250 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно вставить устройство в рейку до характерного щелчка — защелка фиксирует корпус. Для демонтажа отведите защелку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекосов, чтобы избежать нагрева. Убедитесь, что сечение провода находится в пределах 1,5–35 мм² — меньшие или большие жилы требуют переходников или других решений.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 и IEC 60947-2, которые гарантируют безопасность при работе в условиях перегрузок и коротких замыканий. Класс токоограничения 3 повышает уровень безопасности, снижая энергетическую нагрузку на оборудование после аварии. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий — поэтому устройство следует устанавливать внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (16 кА) — подходит для мощных промышленных объектов
• Широкий диапазон рабочих температур — надёжно функционирует даже в неотапливаемых помещениях
• Фиксация на DIN-рейке с удобной защелкой — быстрая установка и замена
• Поддержка проводов до 35 мм² — не требуется использование адаптеров для толстых кабелей
• Соответствие европейским стандартам — совместим с другими продуктами Legrand и аналогичными решениями

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах — степень защиты IP20 не допускает открытой установки
• Не рекомендован для цепей с высокими пусковыми токами (например, тяжёлые насосы, компрессоры) — для них лучше подходят характеристики D
• Не подходит для постоянного тока (DC) — только для переменного тока 50–60 Гц
• Не имеет возможности дистанционного управления или сигнализации — только ручное управление рычагом

Примеры использования

• Защита трёхфазного электродвигателя 2,2 кВт на конвейере
• Распределительный щит на производстве с несколькими линиями питания
• Щитовая в цеху с холодильным оборудованием
• Комплексная система освещения и маломощных станков в сборочном отделении

Практические советы

• Выбирая автомат Legrand DX3 409250, проверьте соответствие номинала тока (4 А) нагрузке — не используйте для потребителей выше 1,5–1,8 кВт на фазу
• При подключении многожильных проводов используйте наконечники — это повысит надёжность соединения
• Не устанавливайте выключатель рядом с источниками тепла — перегрев может вызвать ложные срабатывания
• Проверяйте состояние защелки и клемм при каждом плановом обслуживании — особенно в вибрационных средах
• Если нужна более высокая защита от пыли и влаги — выбирайте модели с IP44 или IP65, либо устанавливайте в герметичный шкаф
