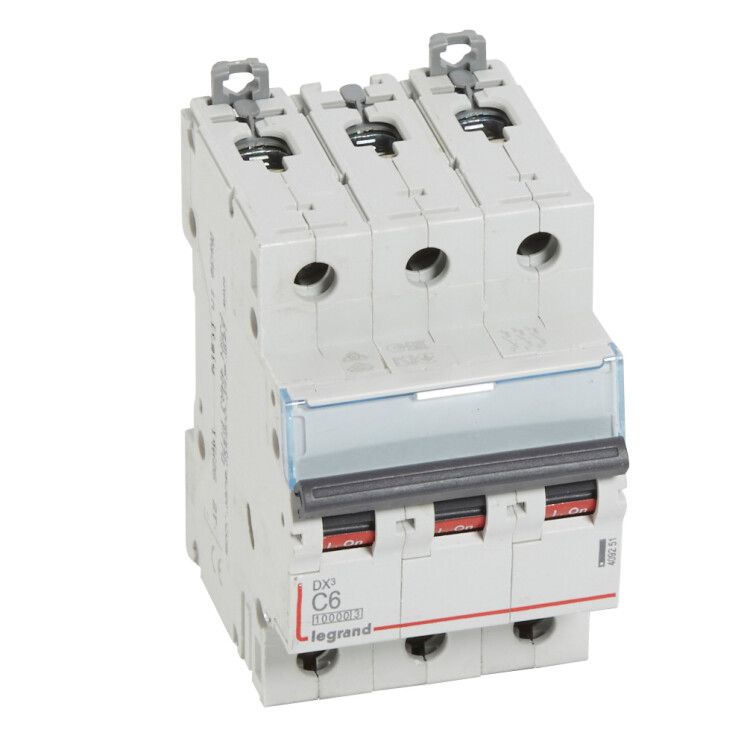

Выключатель автоматический модульный 3п C 6А 16кА DX3 10000 3мод. 400В Leg 409251 Legrand

Автоматический выключатель Legrand DX3 с артикулом 409251 — трёхполюсный коммутационный аппарат на 6 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах переменного тока. Устройство устанавливается на DIN-рейку и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей в промышленных установках с напряжением до 400 В. Он обеспечивает безопасное включение, отключение и автоматическое отключение при аварийных ситуациях — перегрузке или коротком замыкании. Подходит для защиты силовых линий, двигателей, распределительных щитов и другого оборудования в условиях повышенной нагрузки.

Технические характеристики

• Номинальный ток: 6 А — максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 16 кА — способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током, например, двигатели, насосы, освещение
• Номинальное напряжение: 400 В AC — работает в трёхфазных сетях 380–400 В
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию при кратковременных скачках
• Номинальное импульсное напряжение: 4 кВ — устойчивость к высоковольтным импульсам, например, от грозовых разрядов
• Частота: 50–60 Гц — совместим с сетями России и Европы
• Поперечное сечение проводника: 1,5–35 мм² — поддерживает широкий диапазон сечений жил
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Класс токоограничения: 3 — быстрое ограничение тока КЗ, снижающее термические и электродинамические воздействия
• Рабочая температура: от –25 °C до +70 °C — допустимый диапазон для монтажа в различных условиях
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 44 мм — требуемое пространство внутри шкафа
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 — соответствие европейским и международным требованиям

Совместимость и монтаж

Выключатель Legrand DX3 409251 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем нажать нижнюю часть до характерного щелчка. Для демонтажа — оттяните защёлку с помощью плоской отвёртки, вставленной в специальное углубление. Клеммы обеспечивают надёжное соединение с проводниками сечением от 1,5 до 35 мм². Все фазы подключаются отдельно — важно соблюдать правильную последовательность. Устройство не имеет функции дистанционного управления — управление исключительно ручное через рычаг.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует стандартам МЭК 60898-1 (для домашних и аналогичных применений) и МЭК 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск повреждения кабелей и оборудования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешней среды — поэтому устройство следует устанавливать только в закрытых щитах. Категория перенапряжения 0 указывает на то, что выключатель предназначен для внутреннего монтажа в электроустановках, где уровень перенапряжений контролируется другими средствами.

Преимущества

• Высокая отключающая способность (16 кА) — надёжно справляется с крупными аварийными токами
• Характеристика “C” — идеально подходит для промышленных нагрузок с пусковыми токами (двигатели, компрессоры)
• Широкий диапазон сечений проводов (1,5–35 мм²) — универсальность при подключении
• Надёжная фиксация на DIN-рейке — удобный и быстрый монтаж и сервис
• Соответствие международным стандартам — гарантированная совместимость с оборудованием других производителей

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях — степень защиты IP20 не обеспечивает защиту от внешней среды
• Не подходит для цепей с постоянным током (DC) — только для переменного тока (AC)
• Не имеет встроенной сигнализации или дистанционного управления — требуется дополнительное оборудование для удалённого контроля
• Не рекомендуется для защиты чувствительной электроники — характеристика “C” может не успеть сработать при малых, длительных перегрузках
• Требуется минимум 44 мм глубины в шкафу — не подойдёт для компактных щитов

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 4 кВт в цеху
• Распределительный щит на производстве с несколькими линиями питания
• Щитовая автоматики для конвейерной линии
• Подключение группы светильников и розеток в промышленном помещении

Практические советы

• Выбирая автомат Legrand DX3 409251, проверьте, чтобы сечение кабеля входящего и выходящего провода попадало в диапазон 1,5–35 мм² — слишком толстый провод не войдёт в клемму, слишком тонкий — будет плохо затянут
• При монтаже в щитах с ограниченным пространством учтите глубину 44 мм — не забудьте про запас на кабельные каналы и перемычки
• Для обслуживания всегда отключайте питание перед снятием устройства — даже при выключенном положении рычага одна из фаз может оставаться под напряжением
• Если в вашей сети часто возникают ложные срабатывания — возможно, нужна характеристика “D”, а не “C”. Консультация с инженером обязательна
• Не используйте этот автомат в качестве главного ввода — он не предназначен для защиты всей системы, только для ответвлений
