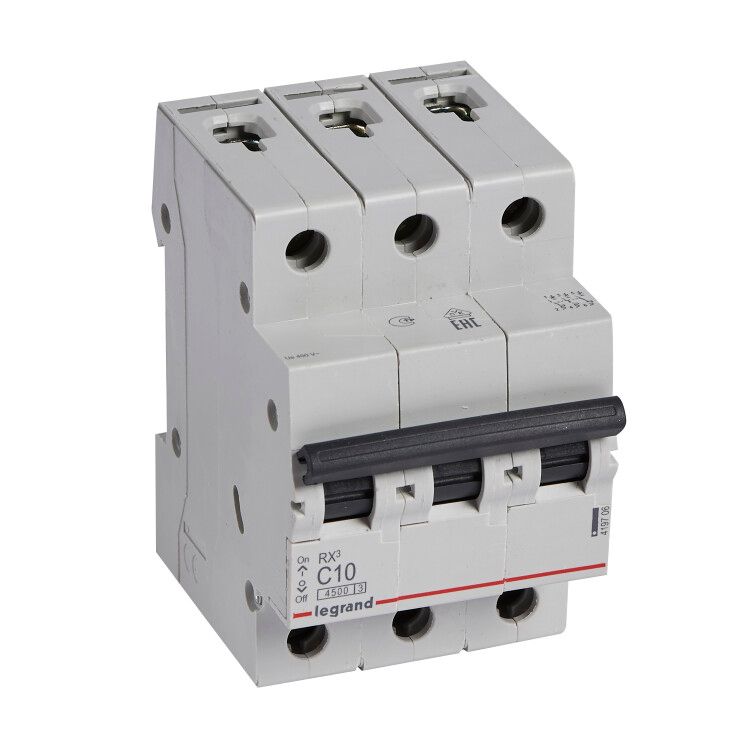

Выключатель автоматический трехполюсный RX3 4500 10А C 4,5кА | 419706 Legrand

Автоматический выключатель трехполюсный RX3 10 А (C) 4,5 кА - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых домов, офисов и промышленных объектов. Производится брендами Legrand и IEK, артикул 419706.

Назначение и область применения

Автоматический выключатель трехполюсный RX3 10 А (C) 4,5 кА защищает трёхфазные сети переменного тока от сверхтоков. Применяется в бытовой и промышленной электроустановках: для защиты групповых линий, двигателей, оборудования на конвейерах, станках, систем освещения и HVAC. Устройство обеспечивает надёжную работу в условиях постоянной нагрузки до 10 А и частоты 50–60 Гц.

Технические характеристики

• Номинальный ток: 10 А - максимальный длительно допустимый ток без срабатывания
• Характеристика срабатывания: C - подходящая для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальное напряжение: 400 В AC - работает в сетях с фазным напряжением до 400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Модульная ширина: 3 М - занимает 3 модуля на DIN-рейке (стандарт 17,5 мм каждый)
• Глубина монтажа: 44 мм - требует свободного места внутри щита
• Рабочая температура: от 0 C - не предназначен для установки вне помещений при минусовых температурах
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели

Совместимость и монтаж

Автоматический выключатель RX3 10 А (C) 4,5 кА устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется место глубиной не менее 44 мм. Подключение осуществляется через зажимы, рассчитанные на кабель сечением до 25 мм2. Все три полюса коммутируются одновременно - при срабатывании отключаются сразу все фазы. Совместим со всеми компонентами серии RX3: можно использовать в одном щите с другими автоматами этой же линейки.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта МЭК 60947-2 и имеет класс токоограничения 3, что гарантирует быстрое прекращение аварийного тока. Конструкция исключает доступ к токоведущим частям при закрытой крышке (IP20). Напряжение изоляции 400 В обеспечивает безопасную работу в сетях до 400 В. Климатическое исполнение УХЛ4 позволяет применять устройство в помещениях с умеренным климатом, включая неотапливаемые зоны при температуре выше 0 C.

Преимущества

• Высокая отключающая способность (6 кА) - надёжнее аналогов с меньшим значением
• Характеристика “C” - оптимальна для типичных промышленных нагрузок с пусковыми токами
• Класс токоограничения 3 - снижает риск повреждения кабелей и оборудования при КЗ
• Модульная конструкция - легко интегрируется в стандартные щиты
• Поддержка кабелей до 25 мм2 - позволяет использовать более мощные провода без переходников

Ограничения применения

• Не предназначена для работы при температуре ниже 0 C - запрещено использование на улице или в холодных помещениях без отопления
• Степень защиты IP20 - нельзя устанавливать во влажных местах (бани, подвалы, открытые площадки)
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные насосы или компрессоры) - для них лучше выбрать характеристику D
• Только переменный ток - не используется в цепях постоянного тока

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем мощностью до 5,5 кВт
• Щитовая группа питания конвейерной линии в цеху
• Распределительный щит многоквартирного дома - защита группы розеток на этаже
• Оборудование офиса: серверная, система кондиционирования, освещение

Практические советы

• Выбирая автомат RX3 10 А (C) 4,5 кА, проверьте соответствие сечения кабеля - не используйте провода больше 25 мм2 без терминалов
• При сборке щита учтите глубину монтажа (44 мм): не забивайте заднюю стенку кабелями или трубами
• Для защиты двигателей с высоким пуском (более 8×Iном) рекомендуется заменить на характеристику D
• Не устанавливайте этот автомат в сырых или пыльных местах - даже при наличии других средств защиты IP20 недостаточно
• Проверяйте маркировку перед установкой: убедитесь, что указано именно 10 А и характеристика C - путаница с другими значениями опасна
