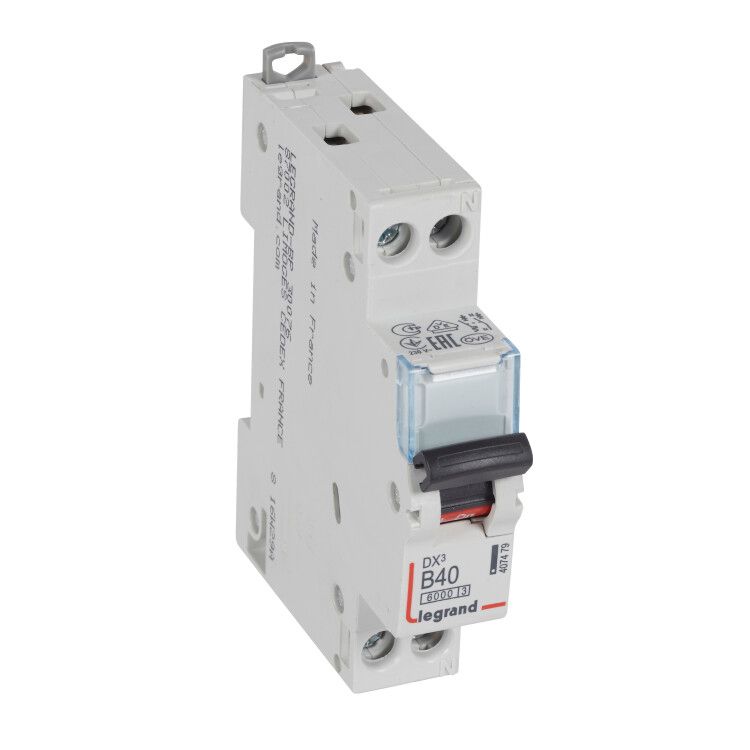

Выключатель автоматический двухполюсный (1 мод. 1п+N) DX3 6000 40А B 10кА | 407479 Legrand

Автоматический выключатель Legrand DX3 с артикулом 407479 - это двухполюсный (1P+N) устройство на 40 А, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для бытовых и промышленных систем переменного тока с напряжением до 230 В.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для безопасного управления и защиты электрических цепей в однофазных сетях. Он отключает питание при превышении допустимой нагрузки (перегрузка) или при возникновении короткого замыкания. Применяется в распределительных щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где требуется одновременное отключение фазы и нулевого проводника - например, при ремонте, обслуживании или аварийной ситуации.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и нейтральный проводник
• Номинальное напряжение: 230 В AC - рассчитан на работу в сети 220–240 В
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для освещения, бытовой техники, электроники
• Номинальное напряжение изоляции: 250 В - гарантирует надёжную изоляцию между токоведущими частями
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Поперечное сечение проводника: 0,75 – 16 мм2 - совместим с медными проводами стандартного сечения
• Количество модулей DIN: 2 - занимает два стандартных модуля (17,5 мм каждый) на рейке
• Глубина монтажа: 44 мм - требует соответствующего места внутри шкафа
• Рабочая температура: от -25C до +70C - работает в большинстве климатических условий
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в закрытых помещениях
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствие международным требованиям безопасности

Совместимость и монтаж

Выключатель Legrand DX3 407479 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать его защёлкой - для демонтажа отведите защёлку отверткой, вставленной в её петлю. Клеммы для подключения проводов расположены сверху и снизу, доступны с обоих боков. Подключаемые провода должны иметь сечение от 0,75 до 16 мм2. Обязательно затягивать винты с достаточным усилием - слабый контакт вызывает нагрев. Нейтральный проводник коммутируется - это важно для соблюдения правил ПУЭ при отключении цепи.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых установок) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск повреждения проводки и оборудования. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и IP20. Устройство не предназначено для работы во влажных или пыльных условиях вне шкафа - для таких задач нужны устройства с более высокой степенью защиты.

Преимущества

• Двухполюсное отключение (1P+N) - полностью разрывает цепь, включая ноль, что повышает безопасность при обслуживании
• Высокая отключающая способность (10 кА) - подходит для современных сетей с повышенной мощностью
• Характеристика B - оптимальна для бытовых потребителей: светильники, зарядки, компьютеры, холодильники
• Надёжная защёлка на DIN-рейке - простой и быстрый монтаж и замена
• Широкий диапазон рабочих температур - стабильно работает даже в неотапливаемых помещениях зимой
• Поддержка стандарта Legrand - совместим с другими элементами серии DX3, удобно для сборки щитов

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50–60 Гц
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать на улице, в сырых помещениях без корпуса
• Не рекомендован для цепей с высокими пусковыми токами (например, крупные двигатели) - для них нужна характеристика C или D
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО
• Не подходит для частого ручного включения/выключения - предназначен для аварийного отключения, а не для оперативного управления

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания кухонной зоны с плитой, микроволновкой и кофе-машиной
• Щитовая защита для осветительных цепей в многоквартирном доме
• Контроль питания станков с малой мощностью (до 9 кВт) в мастерских
• Распределительный щит на даче или в гараже с ограниченной нагрузкой

Практические советы

• Выбирая автомат, проверьте, чтобы сечение вашего провода попадало в диапазон 0,75–16 мм2 - слишком тонкий провод перегреется, слишком толстый плохо зажмётся в клемме
• При установке в щите убедитесь, что глубина монтажа (44 мм) не препятствует закрыванию крышки
• Если в вашей цепи есть мощные насосы, компрессоры или LED-драйверы с высоким пусковым током - рассмотрите вариант с характеристикой C вместо B
• Для комплексной защиты используйте этот автомат вместе с УЗО - он не защищает от утечек тока на землю
• При замене старого автомата убедитесь, что новый тоже имеет 1P+N - это требование ПУЭ для безопасного отключения нуля
• Legrand DX3 совместим с аксессуарами этой же серии - можно добавить сигнализатор положения, блокировку или дистанционное управление
