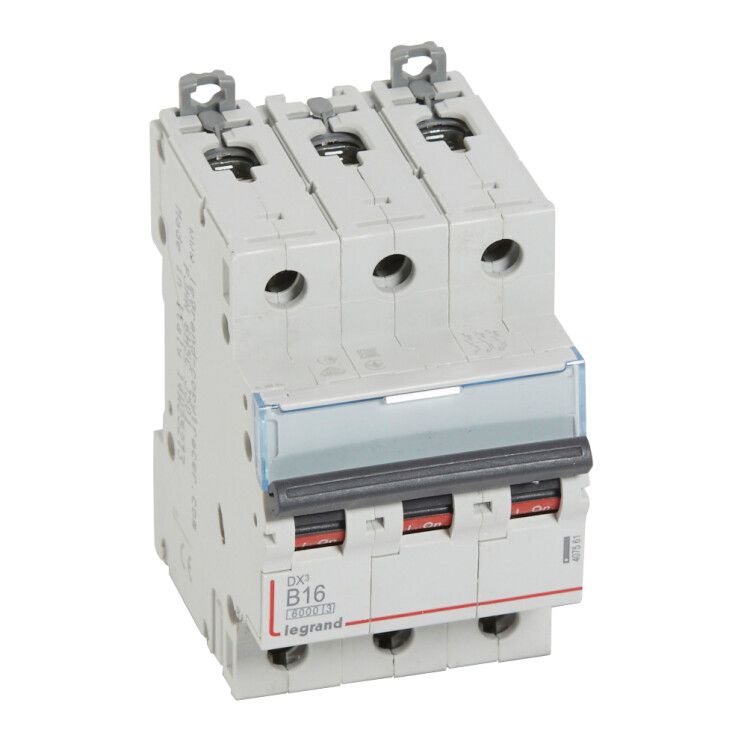

Выключатель автоматический модульный 3п B 16А 10кА DX3 6000 3мод. 400В Leg 407561 Legrand

Автоматический выключатель Legrand DX3 - трёхполюсный прибор на 16 А с характеристикой B и отключающей способностью 6 кА, предназначенный для защиты электрических цепей в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку, совместимо с проводами сечением 1,5–35 мм2 и работает в условиях от -25 до +70 C.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты групповых линий освещения, розеток, оборудования с умеренным пусковым током - например, насосов, вентиляторов, маломощных станков.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным пуском (освещение, бытовые приборы)
• Сечение подключаемых проводов: 1,5 – 35 мм2
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренно холодным и влажным климатом
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая термические и электродинамические воздействия
• Рабочая температура: от -25 C до +70 C
• Частота: 50–60 Гц
• Ширина: 3 модуля (стандартная ширина одного модуля - 17,5 мм)
• Глубина монтажа: 44 мм
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влажности
• Нормативные требования: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать устройство защёлкой - она расположена снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы. Рекомендуется использовать наконечники (например, НКИ) для многожильных проводов, чтобы избежать ослабления соединения. Обеспечьте доступ к клеммам для периодического контроля затяжки.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного применения). Класс токоограничения 3 гарантирует быстрое отключение при аварии, что снижает риск повреждения кабелей и оборудования. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20. Не предназначен для установки вне закрытых щитов.

Преимущества

• Надёжная работа при колебаниях температур - от -25 C до +70 C
• Высокая скорость отключения при КЗ благодаря классу 3 токоограничения
• Удобная фиксация на DIN-рейке с возможностью быстрого демонтажа
• Поддержка широкого диапазона сечений проводов - от 1,5 до 35 мм2
• Соответствие двум основным стандартам - для быта и промышленности

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных средах - степень защиты IP20 не защищает от воды и пыли
• Характеристика B не рекомендуется для мощных двигателей или сварочных аппаратов - возможны ложные срабатывания при пусковых токах
• Отключающая способность 6 кА недостаточна для крупных промышленных объектов с высокими токами КЗ - там требуются модели на 10 кА и выше
• Не имеет функции дистанционного управления или сигнализации - только ручное управление

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных контуров в производственном цеху
• Коммутация и защита систем вентиляции, насосов, конвейеров с плавным запуском
• Распределительный щит в административном здании с нагрузками до 16 А на каждый полюс

Практические советы

• Выбирая автомат Legrand DX3, проверьте соответствие номинала тока нагрузке - не превышайте 16 А на один полюс
• При использовании многожильных проводов обязательно примените наконечники - они предотвращают ослабление контакта после нескольких циклов нагрева
• Не устанавливайте этот выключатель рядом с источниками тепла или в местах с постоянными вибрациями - это влияет на точность работы теплового расцепителя
• Если ваша сеть часто испытывает скачки напряжения, рассмотрите возможность установки дополнительного устройства защиты (например, УЗО)
• Для промышленных объектов с высокими токами КЗ выбирайте версию на 10 кА - модель с 6 кА может не справиться с аварией
