Выключатель автоматический модульный 1п C 50А 10кА DX3 6000 1мод. 230/400В Leg 407675 Legrand

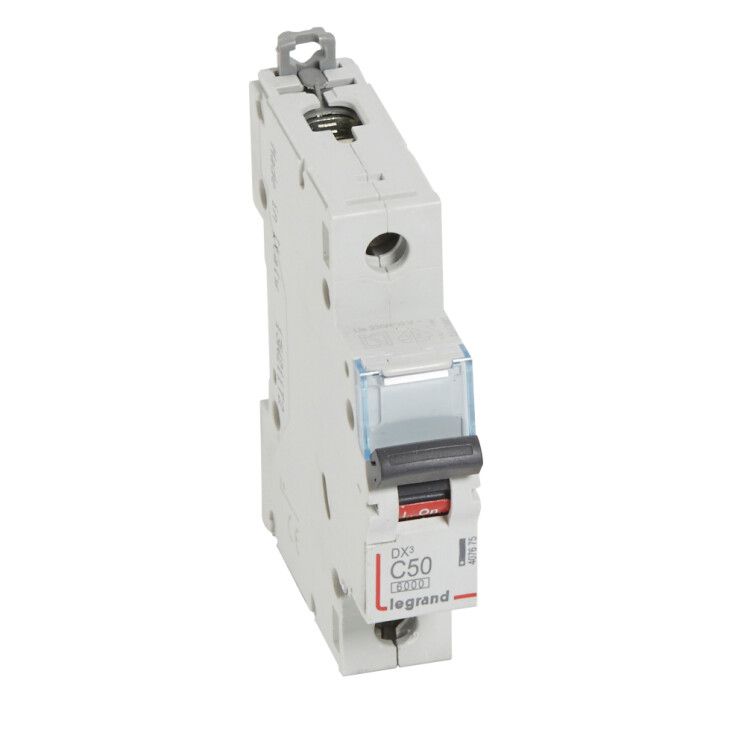

Автоматический выключатель Legrand DX3 407675 - однополюсный коммутационный аппарат на 50 А с характеристикой срабатывания C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока. Установка на DIN-рейку и компактная форма делают его удобным решением для щитов любых типов.

Назначение и область применения

Автоматический выключатель Legrand DX3 407675 используется для защиты однофазных цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты освещения, розеточных групп, оборудования мощностью до 11,5 кВт при напряжении 230 В.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 1 - управление одной фазой сети;
• Номинальное напряжение: 230 В (до 400 В между фазами) - рассчитан на использование в однофазной сети 230 В и трёхфазной 400 В;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Род тока: переменный (AC) - работает только в сетях с частотой 50–60 Гц;
• Поперечное сечение проводника: 1,5–35 мм2 - допустимый диапазон сечений для подключения медных проводов;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при рабочих напряжениях до 230 В;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия на оборудование;
• Рабочая температура: от –25 C до +70 C - возможна эксплуатация в неотапливаемых помещениях при соблюдении условий;
• Модульная ширина: 1 модуль - занимает 17,5 мм по ширине DIN-рейки;
• Глубина монтажа: 44 мм - требует минимального зазора за щитом;
• Климатическое исполнение: УХЛ4 - предназначен для работы в условиях умеренного и холодного климата с повышенной влажностью;
• Стандарты: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям для бытового и аналогичного промышленного использования.

Совместимость и монтаж

Выключатель Legrand DX3 407675 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до фиксации. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы - затяжка должна быть достаточной, чтобы исключить нагрев, но без перегрузки. Рекомендуется использовать провода сечением 1,5–35 мм2, предпочтительно многожильные с наконечниками. Устройство совместимо со всеми элементами серии DX3: другим автоматами, УЗО, реле контроля напряжения.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 407675 соответствует стандартам МЭК 60898-1 (для бытового применения) и МЭК 60947-2 (для промышленного). Обеспечивает класс токоограничения 3 - один из самых высоких уровней безопасности при КЗ. Конструкция исключает доступ к токоведущим частям при установленном положении. Напряжение изоляции 500 В гарантирует безопасность даже при кратковременных перенапряжениях. Изделие имеет сертификаты соответствия ЕАС и прошло проверки на долговечность и отказоустойчивость.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже при аварийных режимах в старых сетях;
• Характеристика C - идеально балансирует чувствительность к перегрузкам и устойчивость к пусковым токам;
• Компактность (1 модуль) - экономит место в щите, особенно важна при плотной компоновке;
• Фиксация на DIN-рейке с двойной защёлкой - прочная и простая установка/замена;
• Широкий диапазон температур - можно применять в неотапливаемых помещениях, гаражах, подвалах;
• Поддержка проводов до 35 мм2 - позволяет подключать мощные линии без переходников.

Ограничения применения

• Не предназначен для защиты цепей с высокими пусковыми токами (например, крупные асинхронные двигатели, сварочные аппараты) - для них требуется характеристика D;
• IP20 не обеспечивает защиту от влаги - запрещено устанавливать во влажных местах (ванная, баня, улица) без дополнительной герметизации щита;
• Работает только с переменным током - нельзя использовать в цепях постоянного тока;
• Не имеет функции дистанционного управления или сигнализации - для этих задач нужны модели с дополнительными модулями;
• Не рекомендуется для цепей с частыми включениями/выключениями более 10 раз в день - срок службы механизма ограничен.

Примеры использования

• Защита группы розеток в квартире или офисе с суммарной нагрузкой до 11,5 кВт;
• Автомат для питания системы вентиляции, насоса водоснабжения или кондиционера;
• Щитовая защита в производственной мастерской - для линий с освещением, точечными станками, зарядными устройствами;
• Дополнение в существующем щите Legrand DX3 - совместим с другими автоматами этой серии.

Практические советы

• При выборе автомата убедитесь, что сечение кабеля соответствует 50 А - для медного провода минимум 10 мм2, лучше 16 мм2;
• Не используйте этот автомат для защиты цепей с пусковыми токами выше 5–7× Iн (например, компрессоры, большие насосы) - выбирайте характеристику D;
• Проверьте глубину щита перед монтажом - 44 мм - недостаточно места в тонких пластиковых коробках;
• При сборке щита оставляйте свободное пространство вокруг выключателя - он может слегка нагреваться при длительной работе на пределе;
• Для обслуживания всегда отключайте питание - хотя механизм отключает ток, сам выключатель не является разъединителем по правилам ПУЭ.
