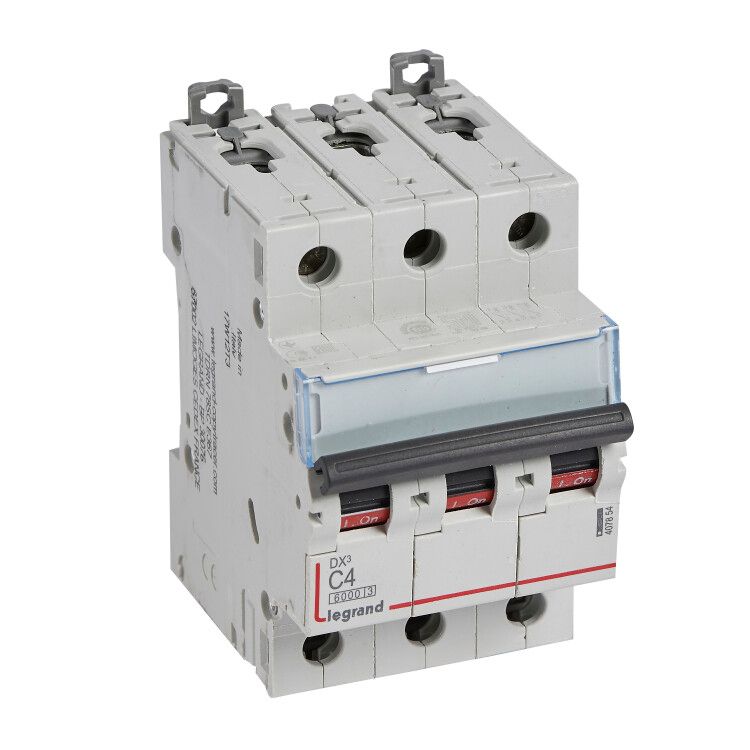

Выключатель автоматический модульный 3п C 4А 10кА DX3 6000 3мод. 400В Leg 407854 Legrand

Автоматический выключатель Legrand DX3 с артикулом 407854 — трёхполюсный защитный аппарат на 4 А, предназначенный для надёжной коммутации и защиты электрических цепей в бытовых и промышленных системах переменного тока. Устройство устанавливается на DIN-рейку, имеет класс токоограничения 3 и рассчитано на работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита трёхфазных нагрузок. Подходит для питания оборудования: насосов, компрессоров, конвейеров, освещения и другого промышленного электрооборудования.

Технические характеристики

• Номинальный ток: 4 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 10 кА — способность безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы);
• Способ монтажа: DIN-рейка — установка на стандартную рейку ширины 35 мм;
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке;
• Номинальное напряжение изоляции: 500 В — максимальное напряжение, которое может выдерживать изоляция между токоведущими частями;
• Поперечное сечение проводника: 1,5–35 мм² — допустимый диапазон площади сечения подключаемых медных проводов;
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям и твёрдым предметам больше 12 мм; не защищён от воды;
• Частота: 50–60 Гц — совместим с сетями России и большинства стран мира;
• Рабочая температура: от –25 °C до +70 °C — работает в холодных помещениях и нагреваемых зонах;
• Климатическое исполнение: УХЛ4 — предназначен для эксплуатации в умеренном и холодном климате с возможностью высокой влажности;
• Класс токоограничения: 3 — обеспечивает минимальное повреждение оборудования при КЗ благодаря быстрому отключению;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и слабой влажности;
• Категория перенапряжения: 0 — не предназначен для защиты от грозовых перенапряжений.

Совместимость и монтаж

Выключатель Legrand DX3 407854 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно вставить корпус в направляющие рейки и зафиксировать защёлкой — для демонтажа оттяните её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивайте их с усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева. Провода сечением 1,5–35 мм² должны быть зачищены на 8–10 мм. Глубина монтажа составляет 44 мм — учтите это при проектировании шкафа.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного применения) и IEC 60947-2 (для промышленного). Соответствие этим нормам гарантирует соответствие требованиям безопасности, надёжности и долговечности. Устройство сертифицировано для работы в условиях степени загрязнения 2 и категории перенапряжения 0 — то есть не предназначен для установки в местах с высоким риском перенапряжений, например, на входе в здание от ЛЭП.

Преимущества

• Высокая отключающая способность (10 кА) — обеспечивает безопасность даже при серьёзных аварийных режимах;
• Класс токоограничения 3 — снижает термические и электродинамические воздействия на оборудование;
• Фиксация на DIN-рейке с удобной защёлкой — быстрая установка и замена без инструментов;
• Широкий диапазон рабочих температур — надёжная работа в неотапливаемых помещениях и на улице внутри шкафов;
• Поддержка проводов до 35 мм² — возможность подключения мощных линий без переходников.

Ограничения применения

• Не предназначен для защиты от грозовых перенапряжений — требует установки дополнительных УЗИП на входе;
• Степень защиты IP20 — нельзя использовать во влажных или запылённых открытых зонах без герметизации шкафа;
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели) — в таких случаях нужен тип D;
• Не имеет функции дифференциального тока — для защиты людей необходима установка отдельного УЗО.

Примеры использования

• Защита трёхфазного станка с двигателем 2,2 кВт в цеху;
• Распределение энергии по группам освещения в административном здании;
• Щитовая на производстве для контроля трёхфазных конвейеров и насосов;
• Вводной автомат в распределительном щите многоквартирного дома (при условии согласованной нагрузки и наличия УЗО).

Практические советы

• Выбирая автомат Legrand DX3 407854, проверьте, что номинальный ток нагрузки не превышает 4 А — иначе будет ложное срабатывание;
• При подключении проводов используйте наконечники (штыревые или трубчатые) для сечений более 10 мм² — это повысит надёжность соединения;
• Не устанавливайте этот выключатель в качестве основного вводного автомата без УЗО — он не защищает от утечек тока;
• Проверяйте состояние защёлок перед каждым обслуживанием — износ может привести к самопроизвольному выпадению устройства с рейки;
• Для помещений с высокой влажностью (бани, подвалы) обязательно используйте герметичные боксы — IP20 недостаточно для прямого попадания влаги.
