Выключатель автоматический модульный 3п C 50А 10кА DX3 6000 3мод. 400В Leg 407864 Legrand

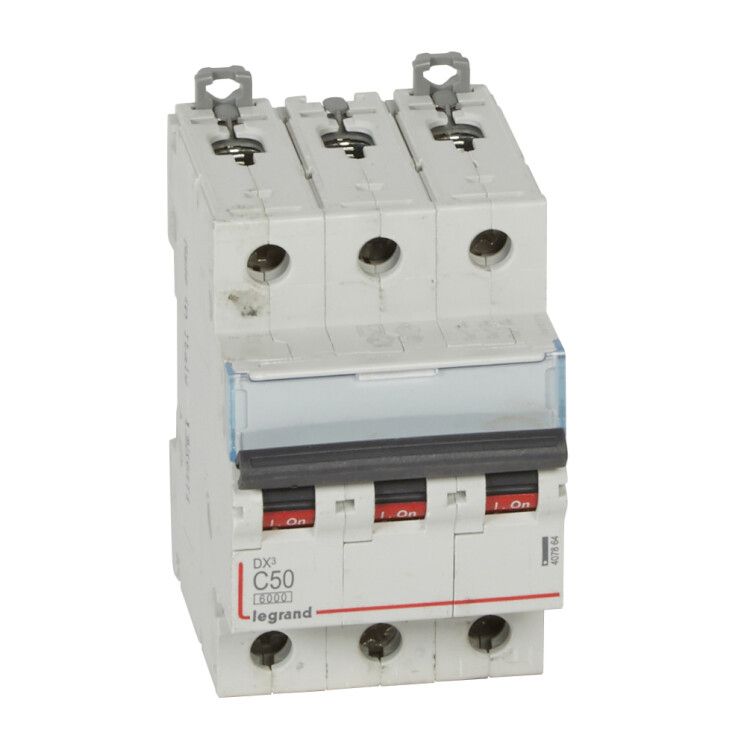

Автоматический выключатель Legrand DX3 407864 - трёхполюсный коммутационный аппарат на 50 А с характеристикой срабатывания C и отключающей способностью 10 кА, предназначенный для защиты электрических цепей переменного тока в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand DX3 407864 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах зданий, на производстве, в системах освещения, насосов, вентиляции и другом оборудовании, работающем от сети 400 В переменного тока. Подходит как для жилых помещений, так и для промышленных объектов.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети 400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы, трансформаторы)
• Род тока: переменный (AC) - не предназначен для постоянного тока
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при рабочих напряжениях до 400 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого шкафа
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электромагнитные воздействия на оборудование
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +70 C, допустимо применение в неотапливаемых помещениях
• Количество модулей DIN: 3 - занимает три стандартных модуля (по 17,5 мм каждый)
• Глубина монтажа: 44 мм - минимальная глубина шкафа для комфортной установки
• Поперечное сечение проводника: 1,5–35 мм2 - можно подключать медные провода от 1,5 до 35 квадратных миллиметров
• Стандарты: МЭК 60898-1 / МЭК 60947-2 - соответствие международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 407864 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхней части рейки, затем нажать нижнюю часть до щелчка. Для демонтажа - оттяните защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекосов. Рекомендуется использовать наконечники для многожильных проводов. Убедитесь, что сечение провода находится в пределах 1,5–35 мм2 - выход за эти границы может вызвать нагрев или плохой контакт.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 407864 соответствует стандартам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947-2 (для промышленного оборудования). Обеспечивает класс токоограничения 3 - один из самых высоких уровней защиты от последствий короткого замыкания. Конструкция исключает случайный доступ к токоведущим частям благодаря степени защиты IP20. Работает в условиях загрязнения уровня 2 - то есть в помещениях с обычным уровнем пыли и влаги, где не образуется проводящая пыль.

Преимущества

• Надёжное двойное расцепление: тепловое - для длительных перегрузок, магнитное - для мгновенных КЗ
• Высокая отключающая способность (10 кА) - подходит для мест с высокой мощностью КЗ, включая промышленные объекты
• Удобная защёлка для быстрого монтажа и снятия с DIN-рейки
• Широкий диапазон сечений проводов (1,5–35 мм2) - гибкость при подключении различных кабелей
• Серия DX3 от Legrand - проверенная продукция с долгим сроком службы и едиными форм-факторами для удобной замены

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 требует установки в закрытый щит
• Не подходит для цепей с постоянным током - только переменный ток 50–60 Гц
• Характеристика C не рекомендуется для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели); для них лучше выбрать характеристику D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется установка отдельного УЗО
• Не следует использовать в качестве основного рубильника для частого ручного включения/выключения - он не рассчитан на частые операции, как контактор

Примеры использования

• Защита трёхфазного электродвигателя 37 кВт на конвейере
• Щитовая защита группы розеток в цеху с электроинструментом
• Распределительный щит многоэтажного офисного здания
• Подключение системы вентиляции с трансформаторами и насосами
• Общий входной автомат в промышленном распределительном пункте

Практические советы

• Выбирая автомат Legrand DX3 407864, убедитесь, что ваша сеть действительно требует именно характеристику C - для сварочных аппаратов, холодильного оборудования или больших двигателей может потребоваться характеристика D
• При подключении проводов используйте наконечники НШВИ для многожильных кабелей - это повысит надёжность соединения
• Проверьте глубину шкафа перед монтажом: минимум 44 мм, чтобы не было давления на механизм
• Не устанавливайте рядом с источниками тепла - температура выше 70 C может повлиять на точность срабатывания
• При замене старого автомата - сравнивайте не только ток, но и количество полюсов, отключающую способность и тип монтажа
• Legrand DX3 407864 совместим с другими устройствами серии DX3 - можно собирать комплексные решения с УЗО, реле и т.д.
