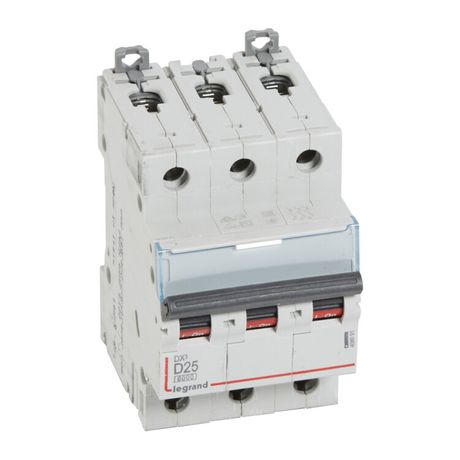

Выключатель автоматический модульный 3п D 25А 10кА DX3 6000 3мод. 400В Leg 408091 Legrand

Автоматический выключатель Legrand DX3 с артикулом 408091 — трёхполюсный коммутационный аппарат на 25 А с характеристикой срабатывания D и отключающей способностью 10 кА, предназначенный для защиты электрических цепей в бытовых и промышленных системах переменного тока. Устройство устанавливается на DIN-рейку, совместимо с проводами сечением 1,5–35 мм² и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, предотвращая повреждение оборудования и возгорание. Применяется в распределительных щитах жилых домов, офисов, производственных линий, насосных станций, конвейеров и другого промышленного оборудования. Подходит для сетей с напряжением до 400 В переменного тока частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В AC
• Отключающая способность: 10 кА
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Способ монтажа: на DIN-рейку (занимает 3 модуля)
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм²
• Номинальное напряжение изоляции: 500 В
• Степень защиты: IP20 — защита от доступа пальцев, но не от пыли и воды
• Рабочая температура: от -25 °C до +70 °C
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата, в закрытых помещениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Класс токоограничения: 25 — быстродействующий, снижает энергию КЗ
• Частота: 50–60 Гц
• Глубина монтажа: 44 мм
• Нормативы: соответствует МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 408091 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить устройство в рейку и зафиксировать защёлкой — для демонтажа отожмите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам. Максимальное сечение провода — 35 мм²; минимальное — 1,5 мм². Не допускается использование многожильных проводов без наконечников. Все три полюса имеют одинаковые клеммы, что упрощает сборку трёхфазных цепей. Устройство не требует дополнительной фиксации.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного). Обладает классом токоограничения 25 — обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения кабелей и оборудования. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешней среды — применение возможно только в сухих, запираемых шкафах.

Преимущества

• Высокая отключающая способность (10 кА) — надёжно справляется с крупными КЗ в промышленных сетях
• Характеристика D — оптимальна для двигателей, компрессоров, сварочных аппаратов с высокими пусковыми токами
• Широкий диапазон рабочих температур (-25…+70 °C) — подходит для неотапливаемых помещений
• Фиксация на DIN-рейке с удобной защёлкой — быстрая установка и замена
• Поддержка проводов до 35 мм² — позволяет использовать мощные кабели без переходников
• Соответствие двум основным стандартам — обеспечивает легализацию в любых проектах

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых условиях — степень защиты IP20 не защищает от внешних воздействий
• Не рекомендуется для цепей постоянного тока — только переменный ток 50–60 Гц
• Категория перенапряжения 0 — не рассчитан на работу в зонах с высокой вероятностью грозовых перенапряжений без дополнительной защиты (молниеотводы, surge protectors)
• Не имеет функции дистанционного управления или сигнализации — требуется дополнительная аппаратура для удалённого контроля
• Не подходит для цепей с токами ниже 1,5 мм² — необходимо использовать переходники или другие автоматы

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на конвейере
• Щитовая защита группы освещения и розеток в цеху
• Вводной автомат в распределительном щите производственной линии
• Защита системы вентиляции с частотным преобразователем
• Коммутация нагревательных элементов в термических камерах

Практические советы

• Выбирайте этот автомат именно для нагрузок с высоким пусковым током — он лучше справится, чем тип C
• При подключении медных проводов сечением более 16 мм² используйте наконечники — это повысит надёжность соединения
• Проверьте глубину монтажа (44 мм): убедитесь, что в шкафу достаточно места для свободного открывания дверцы
• Не устанавливайте рядом с источниками тепла выше +70 °C — возможны ложные срабатывания
• Для систем с частыми включениями (более 10 раз в день) регулярно проверяйте состояние клемм — возможен нагрев и окисление
• Серия DX3 от Legrand совместима с другими продуктами бренда — можно собирать унифицированные щиты
