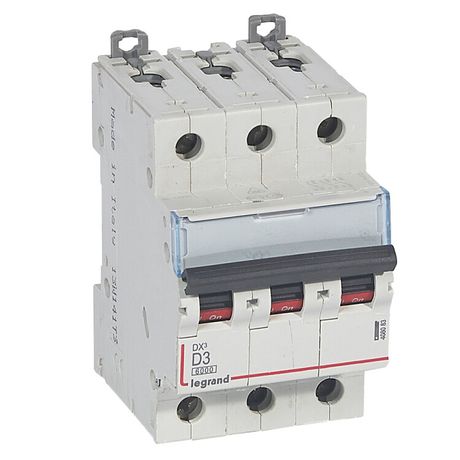

Выключатель автоматический модульный 3п D 3А 10кА DX3 6000 3мод. 400В Leg 408083 Legrand

Автоматический выключатель Legrand DX3 с артикулом 408083 — трёхполюсный защитный аппарат на 3 А с характеристикой D и отключающей способностью 10 кА, предназначенный для надёжной защиты электрических цепей в бытовых и промышленных системах переменного тока. Установка на DIN-рейку и высокая степень надёжности делают его популярным решением для монтажа в щитах.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется управление и защита трёхфазных нагрузок. Подходит для питания оборудования с высокими пусковыми токами — например, двигателей, насосов, компрессоров, сварочных аппаратов.

Технические характеристики

• Номинальный ток: 3 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальное напряжение: 400 В (переменный ток AC) — рассчитан на работу в трёхфазных сетях 380–400 В
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: D — медленное срабатывание при пусковых токах, идеально для индуктивных нагрузок (электродвигатели, трансформаторы)
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает 3 модуля (54 мм)
• Поперечное сечение проводника: 1,5 – 35 мм² — подходит для медных и алюминиевых проводов
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию между токоведущими частями
• Степень защиты: IP20 — защита от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Рабочая температура: от -25°C до +70°C — допустимо использование в неотапливаемых помещениях
• Частота: 50–60 Гц — совместим с сетями России и большинства стран мира
• Класс токоограничения: 3 — быстрое гашение дуги, снижающее энергии КЗ, что уменьшает повреждения оборудования
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 44 мм — требует достаточного места внутри шкафа
• Климатическое исполнение: УХЛ4 — предназначен для работы в условиях умеренного и холодного климата с повышенной влажностью

Совместимость и монтаж

Выключатель Legrand DX3 408083 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно вставить устройство в рейку до характерного щелчка — защёлка фиксирует его. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые зажимы: затягивать необходимо равномерно, без перекосов. Не используйте провода меньше 1,5 мм² — они могут выпасть из клеммы. Все три полюса имеют одинаковые клеммы, поэтому можно подключать любую фазу на любой вход.

Безопасность и стандарты

Автомат соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного применения). Это означает, что он прошёл проверку на долговечность, термическую стойкость и надёжность отключения. Категория перенапряжения 0 указывает, что устройство не предназначено для установки в местах с высокой вероятностью импульсных перенапряжений (например, рядом с мощными источниками помех). Для таких условий рекомендовано применение дополнительных защитных устройств (SPD).

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает безопасность даже при серьёзных авариях
• Характеристика D предотвращает ложные срабатывания при запуске двигателей
• Фирменная система фиксации на DIN-рейке — прочная, удобная, не требует дополнительных креплений
• Широкий диапазон рабочих температур — работает в неотапливаемых помещениях и на улице в закрытых шкафах
• Класс токоограничения 3 снижает риск возгорания и повреждения кабелей при КЗ

Ограничения применения

• Не предназначен для установки во влажных или пыльных средах — IP20 не защищает от брызг и пыли
• Не подходит для цепей постоянного тока (DC) — только для переменного тока 50/60 Гц
• Не имеет функции дистанционного управления или сигнализации — для этих задач нужны дополнительные устройства
• Не следует использовать в качестве основного рубильника — предназначен исключительно для защиты, а не для частого ручного включения/выключения
• При температуре ниже -25°C возможны трудности с механическим срабатыванием — перед монтажом в холодных условиях проверьте условия хранения

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита группы освещения и розеток в производственном цехе
• Подключение кондиционера с мощным компрессором
• Распределительный щит на складе с несколькими трёхфазными станками
• Обеспечение безопасности вентиляторов, воздушных завес, печей

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток нагрузки не превышает 3 А — иначе будет частое отключение
• При подключении многожильных проводов используйте наконечники — это повысит надёжность соединения
• Не забудьте проверить глубину монтажа (44 мм): если шкаф слишком мал, выключатель может не войти
• Для защиты от перенапряжений (молнии, скачки сети) установите дополнительно УЗИП (устройство защиты от импульсных перенапряжений)
• При использовании в промышленности регулярно проверяйте состояние клемм — нагрев и окисление могут вызвать отказ
• Legrand DX3 — часть серийной линейки, совместимый с другими элементами Legrand Euro; при замене можно использовать аналоги той же серии
