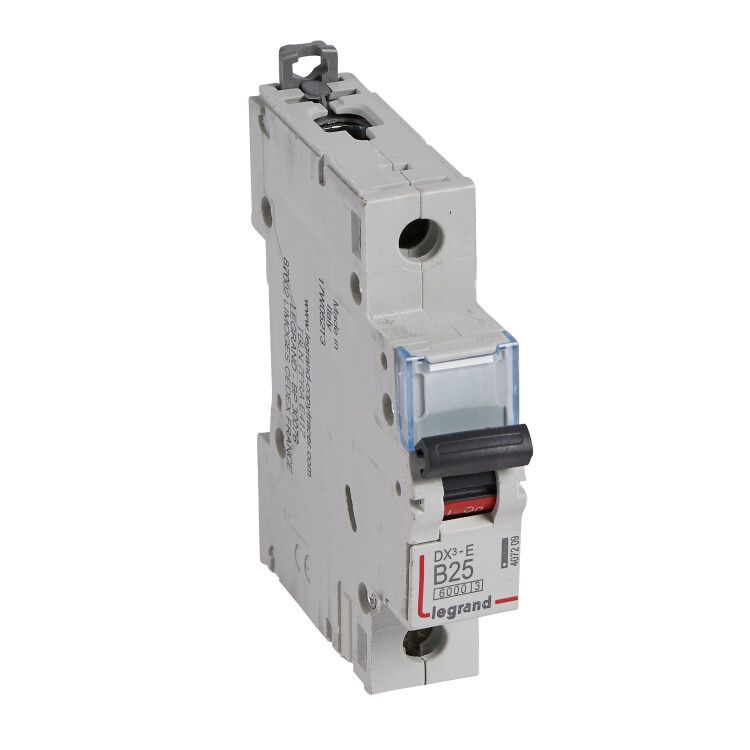

Выключатель автоматический модульный 1п B 25А 6кА DX3-E 6000 1мод. 230/400В Leg 407209 Legrand

Автоматический выключатель Legrand DX3-E 6000 - однополюсный коммутационный аппарат на 25 А с отключающей способностью 6 кА, предназначенный для защиты бытовых и промышленных электросетей переменного тока. Устройство устанавливается на DIN-рейку, надежно фиксируется и соответствует международным стандартам безопасности.

Назначение и область применения

Выключатель Legrand DX3-E 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитках жилых домов, офисов, производственных помещений и других объектов с однофазной сетью 230 В. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 1 - управляет одной фазой сети
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных сетях
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала; подходит для нагрузок с невысокими пусковыми токами (освещение, бытовые приборы)
• Поперечное сечение проводника: 1,5–35 мм2 - можно подключать медные провода от 1,5 до 35 квадратных миллиметров
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Степень защиты: IP20 - защищен от прикосновения пальцами и твердыми предметами, но не от воды и пыли
• Количество модулей DIN: 1 - занимает один стандартный модуль (17,5 мм шириной)
• Рабочая температура: от –25 C до +70 C - работает в условиях холодных и жарких помещений
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения оборудования
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 44 мм - требует свободного места внутри шкафа

Совместимость и монтаж

Выключатель Legrand DX3-E 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить верхнюю часть устройства на рейку и зафиксировать нижнюю защелку - она щелкает при правильном положении. Для демонтажа отверткой оттягивают защелку через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: зажимают проводник до упора, не допуская оголения жилы за пределами клеммы. Рекомендуется использовать наконечники для многожильных проводов.

Безопасность и стандарты

Автомат соответствует требованиям МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947-2 (для промышленного использования). Соответствие этим стандартам гарантирует проверенную надежность, точность срабатывания и соответствие европейским нормам безопасности. Класс токоограничения 3 и степень защиты IP20 обеспечивают безопасную работу в контролируемых помещениях.

Преимущества

• Надежная механическая конструкция с двойным расцепителем (тепловой и магнитный) - обеспечивает точное реагирование на перегрузки и КЗ
• Фиксация на DIN-рейке с удобной защелкой - позволяет менять устройство без инструментов
• Широкий диапазон сечения проводов (1,5–35 мм2) - универсальность для различных типов кабелей
• Подходящая характеристика B - оптимальна для бытовых нагрузок без высоких пусковых токов
• Совместимость с другими элементами серии DX3-E - позволяет собирать единый щит с согласованной эргономикой

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - IP20 не обеспечивает защиту от жидкости
• Не рекомендован для мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - характеристика B может давать ложные срабатывания
• Не подходит для трехфазных систем - требуется трёхполюсный вариант
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Работает только при температуре выше –25 C - в неотапливаемых местах зимой возможны отказы

Примеры использования

• Защита группы розеток в квартире
• Щиток на этаже многоэтажного дома
• Распределительный щит в мастерской с освещением и маломощными инструментами
• Оборудование в административных зданиях: компьютеры, принтеры, серверы
• Осветительные цепи в торговых центрах и складах

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (25 А) соответствует сечению кабеля - для 25 А минимум требуется 2,5 мм2 меди
• Если планируете подключать люминесцентные светильники или LED-драйверы - проверьте их пусковой ток; при частых ложных срабатываниях лучше выбрать характеристику C
• При сборке щита используйте маркировочные бирки - Legrand DX3-E 6000 хорошо сочетается с оригинальной маркировкой серии DX3-E
• Не затягивайте клеммы слишком сильно - это повредит пластик и нарушит контакт
• Проверяйте работоспособность кнопки тестирования (если есть) каждые 6 месяцев - даже если её нет, периодическая проверка с помощью нагрузки обязательна
