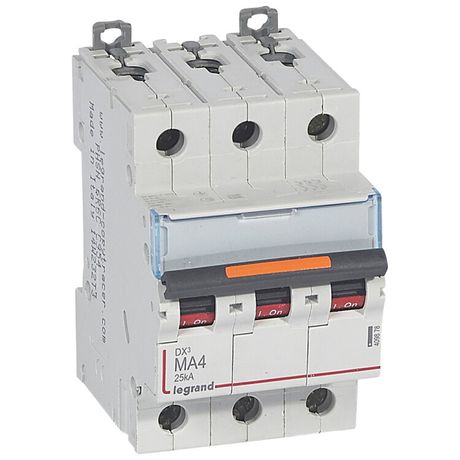

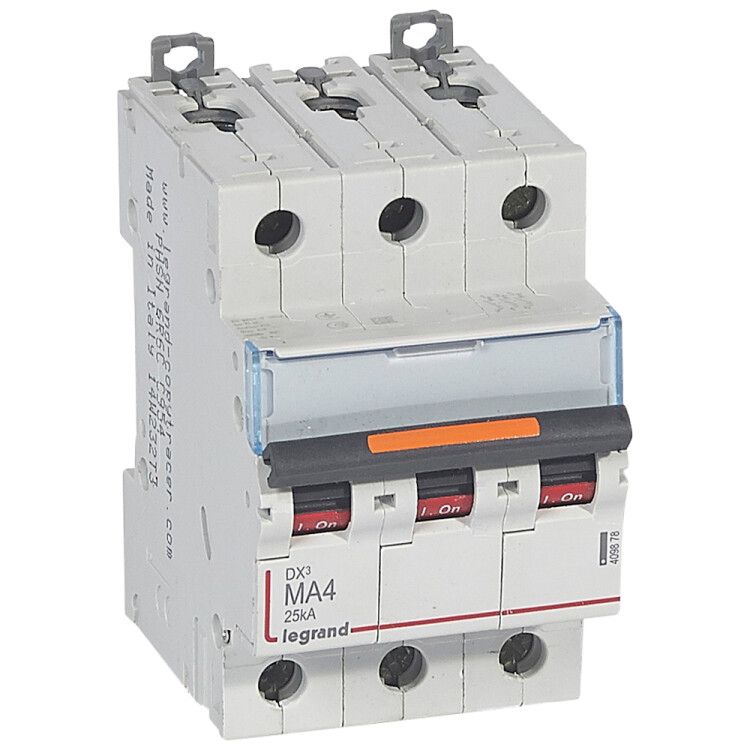

Выключатель автоматический модульный 3п MA 4А 25кА DX3 3мод. 400В Leg 409878 Legrand

Автоматический выключатель Legrand DX3 MA с артикулом 409878 - трёхполюсный коммутационный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Предназначен для установки на DIN-рейку в промышленных распределительных щитах, рассчитан на работу в условиях переменного тока до 400 В и температур от -25 до +70 C.

Назначение и область применения

Выключатель автоматический Legrand DX3 MA используется для защиты электрических цепей в промышленных системах низкого напряжения. Он обеспечивает безопасное включение, отключение и автоматическое отключение при аварийных ситуациях - перегрузках и коротких замыканиях. Применяется в распределительных щитах станков, конвейеров, насосных групп, систем вентиляции и других объектах промышленной автоматизации.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер
• Номинальное напряжение: 400 В (переменный ток AC) - работает в сетях 380–400 В
• Характеристика срабатывания: MA - магнитный расцепитель без тепловой защиты; реагирует только на сверхтоки (короткие замыкания), не защищает от длительных перегрузок
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 4 - высокая скорость отключения, снижающая энергию КЗ
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с умеренным климатом, включая холодные цеха
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке
• Глубина монтажа: 44 мм - требует свободного места внутри шкафа
• Рабочая температура: -25…+70 C - подходит для неотапливаемых помещений
• Поперечное сечение проводника: 1,5–35 мм2 - можно подключать медные жилы любого сечения в этом диапазоне
• Стандарт: МЭК 60947-2 - соответствует международному требованию к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 MA монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать верхнюю часть до характерного щелчка. Для демонтажа - оттяните защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекосов. Рекомендуется использовать наконечники типа НШВИ для многожильных проводов сечением менее 4 мм2.

Безопасность и стандарты

Выключатель автоматический DX3 MA соответствует требованиям стандарта МЭК 60947-2. Обеспечивает класс токоограничения 4 - один из самых высоких уровней безопасности при коротких замыканиях. Конструкция исключает доступ к токоведущим частям при закрытом корпусе (IP20). Отключение происходит за счет двух механизмов: магнитного (при КЗ) и механического (ручное управление). Напряжение изоляции 500 В гарантирует безопасность даже при кратковременных перенапряжениях.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных нагрузок
• Магнитный расцепитель MA - точное срабатывание только при коротком замыкании, без ложных срабатываний от перегрузок
• Удобный монтаж на DIN-рейку - быстрая установка и замена
• Широкий диапазон сечений проводов (1,5–35 мм2) - гибкость при подключении
• Устойчивость к низким температурам (-25 C) - работает в неотапливаемых цехах
• Совместимость с продуктами Legrand - возможность унифицировать щиты

Ограничения применения

• Не предназначен для защиты от перегрузок - отсутствует тепловой расцепитель; для этой задачи требуется другой тип автомата (например, C или D)
• Степень защиты IP20 - нельзя устанавливать во влажных, запылённых или открытых зонах
• Категория перенапряжения 0 - не рекомендован для мест с высокой вероятностью грозовых перенапряжений без дополнительной защиты (молниеотводы, УЗИП)
• Не подходит для постоянного тока (DC) - только для переменного тока 50/60 Гц
• Требуется минимум 44 мм глубины в шкафу - не подходит для компактных щитов

Примеры использования

• Защита трёхфазного двигателя 2,2 кВт в цеху
• Отключение питания конвейерной линии при КЗ
• Распределительный щит станции управления технологическими процессами
• Щит освещения и силового оборудования в логистическом терминале

Практические советы

• Если нужна защита от перегрузок - используйте этот выключатель вместе с тепловым реле или выберите модель с характеристикой C/D вместо MA
• При подключении многожильных проводов обязательно используйте наконечники - это предотвращает ослабление контакта со временем
• Проверьте соответствие сечения кабеля и номинала автомата: 4 А - максимум для 2,5 мм2 меди при обычных условиях
• Не устанавливайте рядом с источниками тепла выше +70 C - возможен выход из строя механизма
• Для обслуживания щита - всегда отключайте питание перед работой, даже если выключатель находится в положении “OFF”
