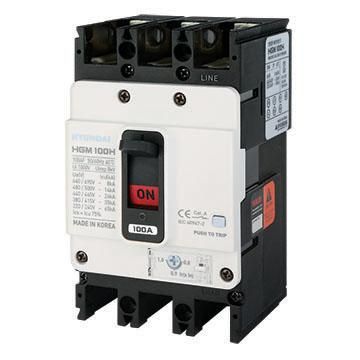

Автоматический выключатель HGM100H 3PT4S0000C 00032F 25-32A ток к.з. 26kA AC380/415В | 13.03.02.000623 HYUNDAI

Автоматический выключатель HGM100H 3PT4S0000C 00032F - трёхполюсный силовой аппарат в литом корпусе, предназначенный для защиты промышленных цепей от перегрузок и коротких замыканий. Бренд Элком и Hyundai обеспечивают надёжность в условиях высоких нагрузок, а артикул 00032F указывает на конкретную модификацию с номиналом 32 А и отключающей способностью 26 кА.

Назначение и область применения

Автоматический выключатель HGM100H 3PT4S0000C 00032F используется для защиты электрических цепей в промышленном оборудовании. Он обеспечивает автоматическое отключение при перегрузках и коротких замыканиях, предотвращая повреждение кабелей, двигателей и других компонентов. Применяется в системах электроснабжения заводов, производственных линий, насосных станций и распределительных щитах с переменным током до 415 В.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Отключающая способность: 26 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение, при котором сохраняются гарантируемые характеристики;
• Тип расцепителя: комбинированный - электромагнитный (мгновенное отключение при КЗ) и тепловой (задержка при длительной перегрузке);
• Максимальное сечение кабеля: 6 мм2 - допустимый диапазон для подключения входящих и выходящих проводников;
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но без защиты от воды;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и умеренной влажности;
• Способ монтажа: на монтажную плату - крепится через отверстия и выводы на печатную плату, не требует DIN-рейки;
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на низковольтные выключатели.

Совместимость и монтаж

Автоматический выключатель HGM100H 3PT4S0000C 00032F предназначен для установки на печатную плату. Для монтажа требуется подготовить отверстия под выводы и закрепить устройство с помощью пайки или контактных площадок. Подключение кабелей сечением до 6 мм2 выполняется зажимными болтами. Не совместим с DIN-рейками - использование в шкафах с рейками требует адаптеров или изменения конструкции щита. Убедитесь, что место установки имеет достаточное пространство для теплоотвода - нагрев во время работы возможен при длительной нагрузке близкой к 32 А.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности при работе в промышленных сетях. Отключающая способность 26 кА позволяет использовать его там, где возможны значительные токи КЗ - например, рядом с мощными трансформаторами или распределительными пунктами. Наличие двух типов расцепителей обеспечивает селективность: тепловой реагирует на медленные перегрузки, электромагнитный - на внезапные скачки тока.

Преимущества

• Литой корпус обеспечивает механическую прочность и долговечность даже в вибрационных средах;
• Комбинированная система расцепления снижает риск ложных срабатываний и повышает точность защиты;
• Поддержка напряжений до 690 В делает его универсальным для различных промышленных систем - от 380 В до 415 В и выше;
• Работает в широком диапазоне температур, подходящем для большинства производственных помещений в России и странах СНГ.

Ограничения применения

• Не предназначен для установки в открытых помещениях или местах с повышенной влажностью - степень защиты IP20 исключает воздействие воды и пыли;
• Монтаж на плату требует специальных знаний и оборудования - не подходит для быстрого обслуживания или замены без пайки;
• Не рекомендуется для частого ручного включения/выключения - предназначен для аварийного отключения, а не для операционного управления;
• Максимальное сечение кабеля 6 мм2 ограничивает применение в цепях с очень большой мощностью - для больших токов нужны другие модели.

Примеры использования

• Защита двигателя конвейера на пищевом производстве с питанием 415 В;
• Отключение питания частотного преобразователя в системе вентиляции;
• Щитовая защита группы станков на металлообрабатывающем участке;
• Распределительный щит с печатной платой в технологическом цехе с ограниченным пространством.

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он должен быть ниже 32 А, желательно с запасом 10–15 %;
• При использовании на плате соблюдайте правила пайки: избегайте перегрева контактов, используйте термостойкий припой;
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать ложное срабатывание теплового расцепителя;
• Для сервисного обслуживания предусмотрите возможность демонтажа всей платы - замена автомата без пайки невозможна;
• Если ваша сеть работает на 380 В - этот выключатель полностью подходит; если напряжение выше 415 В - убедитесь, что оно не превышает 690 В.
