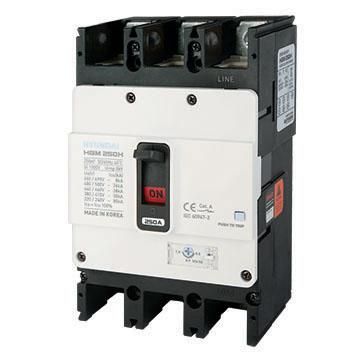

Автоматический выключатель HGM250L 3PT4S0000C 00250F 200-250A ток к.з. 55kA AC380/415В | 13.03.02.000445 HYUNDAI

Автоматический выключатель HGM250L 3PT4S0000C 00250F 200-250A ток короткого замыкания 55kA AC380/415В - это силовой коммутационный аппарат в литом корпусе, предназначенный для защиты промышленных цепей от перегрузок и коротких замыканий. Производится брендом Элком и рассчитан на работу в жестких условиях промышленной среды.

Назначение и область применения

Автоматический выключатель HGM250L 3PT4S0000C 00250F 200-250A ток короткого замыкания 55kA AC380/415В используется для защиты мощных электрических цепей в промышленных объектах. Он обеспечивает надёжную отсечку тока при аварийных ситуациях - перегрузках и коротких замыканиях. Применяется в распределительных щитах, на входе в оборудование, на участках с высокой нагрузкой: конвейеры, насосные станции, сварочные установки, системы вентиляции и другие промышленные потребители.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Отключающая способность: 55 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Рабочее напряжение: до 690 В переменного тока - совместим с сетями 380–415 В, а также более высокими напряжениями.
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и медленного срабатывания при длительной перегрузке.
• Вид привода: моторный - позволяет управлять выключателем дистанционно через внешний привод (не встроен, требует подключения).
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды и пыли.
• Максимальное сечение кабеля: 120 мм2 - допустимый размер подключаемых проводников.
• Исполнение: стационарное - предназначен для жёсткого закрепления, не для выдвижных рам.
• Способ монтажа: монтажная плата - устанавливается на специальную платформу или DIN-рейку, не имеет встроенных креплений для шасси.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на низковольтные выключатели.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности и запылённости, типичных для промышленных зон.

Совместимость и монтаж

Автоматический выключатель HGM250L 3PT4S0000C 00250F 200-250A ток короткого замыкания 55kA AC380/415В устанавливается на монтажную плиту или DIN-рейку. Для работы с моторным приводом требуется внешнее устройство управления - сам привод не входит в комплект. Подключение кабелей осуществляется болтовым зажимом - используйте кабель с сечением до 120 мм2. Обязательно соблюдайте момент затяжки контактов, указанный в руководстве производителя. Не рекомендуется использовать в помещениях с постоянным воздействием брызг, пара или пыли из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и тестированию на отключающую способность. Сертифицирован для применения в промышленных системах. Наличие двухступенчатого расцепителя (электромагнитный + тепловой) снижает риск ложных срабатываний и повышает селективность защиты. Однако из-за отсутствия защиты от пыли и влаги (IP20) применение вне герметичных щитов недопустимо.

Преимущества

• Высокая отключающая способность (55 кА) - подходит для крупных промышленных объектов с большими токами КЗ.
• Двухступенчатая защита - точное срабатывание как при кратковременных скачках, так и при долгих перегрузках.
• Поддержка моторного привода - возможность удалённого управления, важна для автоматизации и SCADA-систем.
• Литой корпус - прочность, устойчивость к механическим воздействиям и долгий срок службы.
• Широкий диапазон рабочего напряжения (до 690 В) - гибкость в использовании в различных сетях.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита.
• Не подходит для открытых площадок или сырых помещений - степень защиты IP20 не предохраняет от влаги и пыли.
• Требуется внешний моторный привод - без него функция дистанционного управления невозможна.
• Не является выдвижным - нельзя обслуживать без демонтажа из щита.
• Не предназначен для частого ручного включения/выключения - оптимизирован для защиты, а не для оперативной коммутации.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 160 кВт.
• Щит питания конвейерной линии с несколькими двигателями.
• Распределительный щит на заводе с напряжением 400 В и током нагрузки около 200–230 А.
• Система управления насосными станциями в водоканалах или химических производствах.

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он не должен превышать 250 А даже кратковременно.
• При подключении кабелей сечением 120 мм2 используйте наконечники - это повысит контакт и исключит перегрев.
• Для дистанционного управления выбирайте сертифицированный моторный привод, совместимый с моделью HGM250L.
• Установите выключатель внутри закрытого металлического щита с классом защиты не ниже IP54 - это компенсирует слабую защиту самого аппарата.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых срабатываниях.
