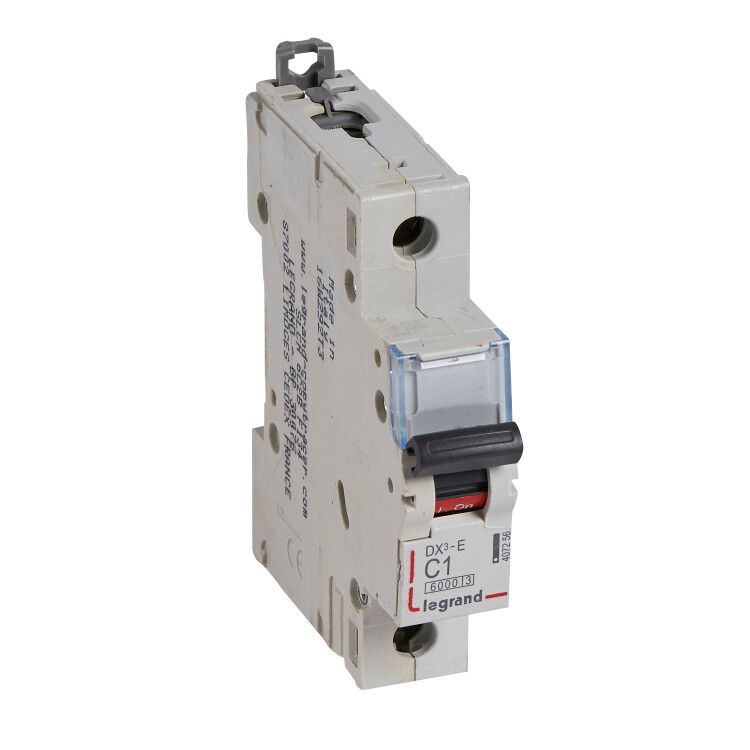

Выключатель автоматический модульный 1п C 1А 6кА DX3-E 6000 1мод. 230/400В Leg 407256 Legrand

Автоматический выключатель Legrand DX3-E 6000 с номинальным током 1 А предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для бытовых и промышленных систем, работает при напряжении до 230 В переменного тока. Артикул 407256 соответствует модели с характеристикой срабатывания C и отключающей способностью 6 кА.

Назначение и область применения

Автоматический выключатель Legrand DX3-E 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитках жилых домов, офисов, производственных помещений и других объектов с однофазной сетью 230 В. Подходит для защиты освещения, розеточных групп, маломощного оборудования - например, насосов, контроллеров, сигнализации.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 1 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, светильники, электроника)
• Номинальное напряжение: 230 В AC (до 400 В между фазами в трёхфазных системах)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Сечение подключаемых проводов: 1,5–35 мм2 - совместим с медными проводами типичного сечения для освещения и розеток
• Ширина по модулям: 1 модуль (17,5 мм) - экономит место в щите
• Глубина монтажа: 44 мм - требует минимального зазора за DIN-рейкой
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Рабочий диапазон температур: от –25 C до +70 C - допускает использование в неотапливаемых помещениях
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает надёжность защиты
• Нормативы: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель Legrand DX3-E 6000 устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защёлка - достаточно прижать устройство к рейке до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в петлю. Клеммы предназначены для винтового зажима проводов - затягивать необходимо равномерно, без перекосов. Не используйте многожильные провода без наконечников - возможен перегрев. Совместим со всеми компонентами серии DX3-E и другими продуктами Legrand Euro, имеющими одинаковый шаг монтажа.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного использования). Класс токоограничения 3 обеспечивает высокую степень безопасности при аварийных режимах. Конструкция исключает случайное прикосновение к токоведущим частям при установленном положении. Изделие имеет сертификаты соответствия требованиям РФ и ЕАЭС.

Преимущества

• Минимальная ширина - 1 модуль, что удобно для плотной компоновки щита
• Надёжная защёлка - простой и быстрый монтаж и сервисное обслуживание
• Поддержка больших сечений проводов (до 35 мм2) - позволяет использовать даже мощные кабели без переходников
• Высокая отключающая способность (6 кА) - гарантирует работу даже при серьёзных КЗ
• Совместимость с рядом аксессуаров Legrand - можно добавить дугогасительные камеры, блокировки, индикаторы

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 230 В - максимальное рабочее напряжение 230 В, хотя допускается включение в трёхфазные сети 400 В как часть одной фазы
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах (улитки, улицы, бани, подвалы без герметизации)
• Характеристика C - не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели, сварочные аппараты); для них нужна характеристика D
• Номинальный ток 1 А - слишком мал для большинства розеточных групп; рекомендован только для специализированных цепей (сигнализация, управление, LED-освещение)

Примеры использования

• Защита цепи управления освещением в офисе (LED-светильники через реле)
• Защита терморегулятора или датчика движения в системе “умный дом”
• Питание контроллера PLC в промышленном щите
• Функциональная группа в распределительном щите квартиры - например, отдельный автомат для Wi-Fi маршрутизатора или системы видеонаблюдения

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - 1 А подходит максимум для 200–250 Вт при 230 В
• Используйте наконечники типа НШВИ для многожильных проводов - предотвращают ослабление контакта
• Не устанавливайте этот автомат вместо вводного или основного - он не рассчитан на токи более 1 А
• При сборке щита соблюдайте расстояние между соседними автоматами - минимум 10 мм для теплоотвода
• Проверяйте маркировку перед покупкой: Legrand DX3-E 6000 - это именно модель с характеристикой C, а не B или D
