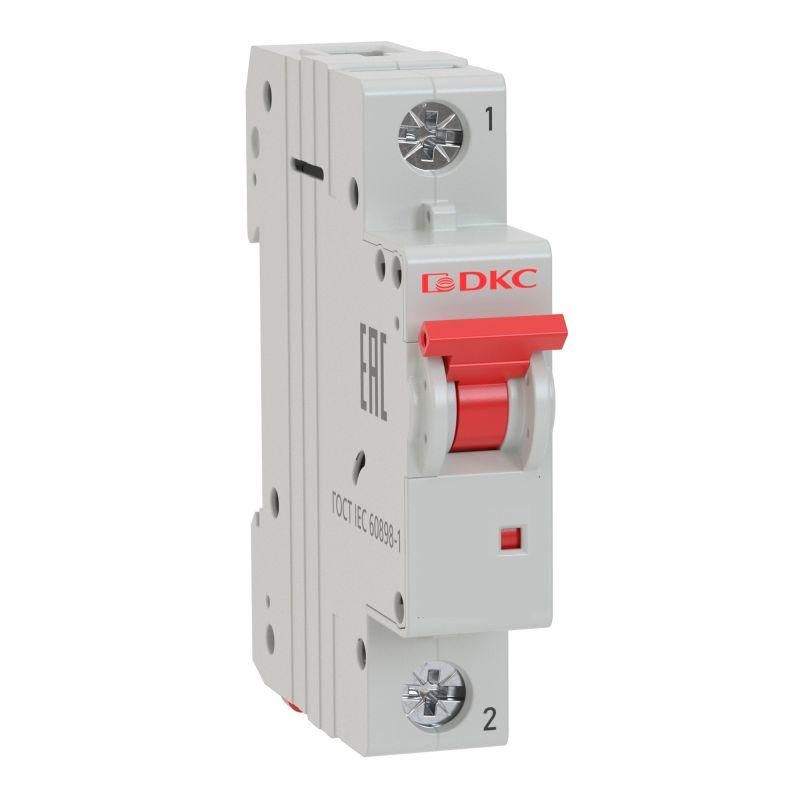

Выключатель автоматический однополюсный YON MD63-1C1-6 6kA | DKC ДКС

Автоматический выключатель модульный однополюсный 1А 6кА характеристика C MD63 - это компактное устройство от бренда YON (группа DKC) для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Артикул md63-1c1-6 рассчитан на работу в сетях 230 В переменного тока и монтируется на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный однополюсный 1А 6кА характеристика C MD63 защищает электрические цепи с номинальным током до 1 А от перегрузок и коротких замыканий. Подходит для установки в щитах жилых домов, офисов, малых производственных участков. Применяется там, где требуется точная защита слаботочных цепей: освещение, сигнализация, контрольные устройства, электронные приборы.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Характеристика расцепления: C - срабатывает при токе 5–10 крат от номинала, оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные лампы, малые трансформаторы);
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Номинальное напряжение: 230 В AC - работает в однофазной сети 50 Гц; предельное рабочее напряжение - 400 В;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода;
• Категория перенапряжения: IV - предназначено для установки на входе электроустановок, где возможны высокие переходные процессы;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли;
• Рабочий диапазон температур: от –60 C до +40 C - допустимо использование в неотапливаемых помещениях и холодильных камерах;
• Ширина: 1 модуль (17,5 мм) - совместим со стандартными DIN-коробками;
• Глубина монтажа: 75 мм - требует достаточного места внутри щита;
• Площадь сечения провода: до 25 мм2 - позволяет подключать медные провода большого сечения;
• С коммутируемым нейтральным проводником - отключает как фазу, так и ноль, что повышает безопасность при обслуживании;
• Способ монтажа: на DIN-рейку типа TS35/7,5 или TS35/15.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 1А 6кА характеристика C MD63 устанавливается на стандартную DIN-рейку. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Устройство совместимо с другими элементами серии MD63: можно дополнительно установить независимый расцепитель или вспомогательные контакты (заказываются отдельно). Для подключения используйте провода сечением до 25 мм2. Обеспечьте доступ к контактам для проверки и обслуживания. Глубина монтажа 75 мм требует наличия свободного пространства в щите - не устанавливайте рядом с плотно расположенными устройствами.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 и категория перенапряжения IV обеспечивают надёжную работу даже при аварийных ситуациях. Коммутирование нулевого проводника снижает риск поражения током при ремонте. Отключение происходит при превышении тока более чем в 5 раз - это исключает ложные срабатывания при запуске оборудования с небольшим пусковым током.

Преимущества

• Компактность: занимает всего один модуль, экономит место в щите;
• Надёжное отключение: характерика C гарантирует срабатывание при типичных перегрузках, не реагируя на кратковременные пики;
• Поддержка отключения нуля - повышает безопасность при работах на цепи;
• Широкий температурный диапазон - подходит для установки в условиях с экстремально низкими температурами;
• Интеграция с аксессуарами - возможность доработки функционала после установки.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без корпуса или в открытых зонах;
• Номинальный ток 1 А слишком мал для мощных потребителей - не подходит для розеток, нагревателей, насосов;
• Требуется наличие DIN-рейки - невозможно монтировать на стену или в другом формате;
• Не рекомендуется для цепей с высоким пусковым током (например, двигатели, сварочные аппараты) - лучше выбрать характеристику D.

Примеры использования

• Защита цепей освещения с LED-лампами и дросселями;
• Обесточивание систем управления, контроллеров, терморегуляторов;
• Щитовые автоматы для слаботочных систем: видеонаблюдение, охранная сигнализация, домофон;
• Электрошкафы на производстве для питания датчиков, реле, микроконтроллеров.

Практические советы

• Выбирая автомат md63-1c1-6, убедитесь, что суммарная нагрузка цепи не превышает 1 А - даже 1,2 А вызовут срабатывание через несколько минут;
• При использовании в холодных помещениях (например, на улице или в неотапливаемом помещении) проверьте, чтобы температура не опускалась ниже –60 C - это крайний предел;
• Если нужна удалённая коммутация или сигнал состояния - закажите отдельно независимый расцепитель или вспомогательные контакты - они легко монтируются справа от основного автомата;
• Не забудьте про маркировку: пометьте автомат как “Освещение” или “Сигнализация”, чтобы избежать ошибок при обслуживании;
• Проверяйте соответствие сечения провода - 25 мм2 - это максимум. Более толстые провода не войдут в зажимы.
