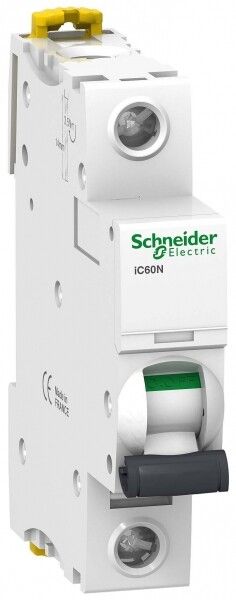

Выключатель автоматический однополюсный iC60N 40А C 6кА | A9F79140 Schneider Electric APC

Автоматический выключатель iC60N Acti9 - однополюсный модульный аппарат на 40 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях. Устройство устанавливается на DIN-рейку и соответствует международным и российским стандартам безопасности.

Назначение и область применения

iC60N Acti9 используется для защиты однофазных цепей переменного и постоянного тока частотой 50/60 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита от перегрузок и КЗ. Подходит для питания освещения, розеточных групп, маломощного оборудования. Благодаря сочетанию требований ГОСТ Р 50345 и ГОСТ 50030.2, устройство можно применять как в бытовых, так и в промышленных условиях.

Технические характеристики

• Номинальный ток: 40 А - максимальный длительно допустимый ток без отключения
• Номинальное напряжение: 230 В (работает в пределах до 500 В изоляции)
• Количество полюсов: 1 - защищает одну фазу
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, светильники, насосы, компрессоры)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на проводку
• Поперечное сечение подключаемого провода: 1–35 мм2 - совместим с медными проводами всех распространённых сечений
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не предназначен для открытой установки вне щита
• Рабочая температура: от –35 C до +70 C - работает в холодных и жарких помещениях
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Категория перенапряжения: IV - рассчитан на использование в точках подключения к распределительной сети (первичная защита)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Глубина установки: 44,5 мм - минимальный зазор в шкафу
• Поддержка дополнительного оборудования: да - возможно подключение контакторов, блокировок, сигнализации

Совместимость и монтаж

iC60N Acti9 устанавливается на стандартную DIN-рейку типа EN 60715. Для монтажа достаточно зафиксировать устройство на рейке и затянуть клеммы с проводами сечением 1–35 мм2. Номинальное напряжение изоляции 500 В позволяет использовать его в системах с возможными колебаниями напряжения. Устройство совместимо с другими элементами серии ACTI9 - легко комбинируется с УЗО, реле, дифференциальными автоматами. Не рекомендуется устанавливать в условиях повышенной запылённости или влажности - степень защиты IP20 не предусматривает защиту от брызг и пыли.

Безопасность и стандарты

Выключатель соответствует следующим нормативным документам:

• МЭК/EN 60898-1 - для бытовых и аналогичных применений
• МЭК 60947-2 - для промышленных установок
• ГОСТ Р 50345-99 - российский стандарт на автоматические выключатели

Климатическое исполнение УХЛ4 - пригоден для работы в закрытых помещениях с умеренно-холодным и влажным климатом. Категория перенапряжения IV гарантирует соответствие требованиям к первичной защите в распределительных устройствах.

Преимущества

• Функция Visi Trip - визуальный индикатор отключения: красный флажок показывает, что автомат сработал, даже если он переведён в положение «вкл»
• Функция Visi Safe - зелёная полоса на тумблере указывает на наличие видимого разрыва цепи, что важно для работ по обслуживанию
• Высокая отключающая способность 6 кА - обеспечивает безопасность при аварийных режимах в современных сетях
• Класс токоограничения 3 - минимизирует повреждение проводки и оборудования при КЗ
• Поддержка дополнительных модулей - позволяет расширить функциональность (сигнализация, дистанционное управление)

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных средах - IP20 не защищает от воды и пыли
• Не подходит для защиты мощных двигателей с высоким пусковым током - характеристика C не всегда достаточна; для таких задач лучше выбрать D
• Ограниченная рабочая температура ниже –35 C - не применяется в экстремально холодных регионах без обогрева шкафа
• Только однополюсное исполнение - не защищает ноль, поэтому не может использоваться в качестве главного рубильника в TN-C системах

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для осветительной линии в производственном помещении
• Щитовая защита для насосов, вентиляторов, компрессоров с умеренным пуском
• Входной автомат в распределительном щите дома при наличии основного автомата выше номинала
• Секционирование цепей в промышленных щитах с последующим подключением УЗО

Практические советы

• Выбирая iC60N Acti9 40 A, проверьте сечение входящего кабеля - оно должно быть не менее 6 мм2 меди для безопасной передачи тока 40 А
• При установке в щит с ограниченной глубиной учтите, что устройство занимает 44,5 мм - оставьте место для проводов и других модулей
• Индикатор Visi Trip помогает быстро диагностировать причину отключения - если флажок красный, значит, сработала защита, а не просто выключен вручную
• Для удобства обслуживания используйте дополнительные модули (например, блок сигнализации) - они легко крепятся справа от автомата
• Не путайте с сериями iC60H или iC60L - iC60N имеет более высокую отключающую способность (6 кА против 4,5 или 3 кА) и лучшую термостойкость
