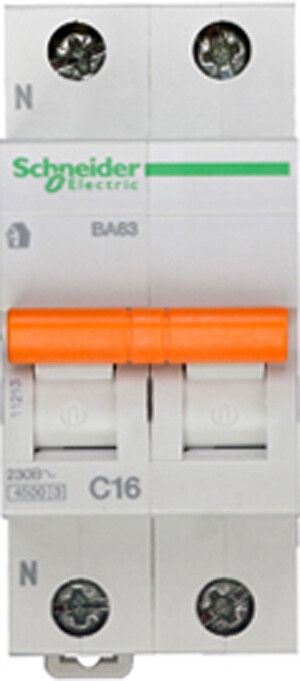

Выключатель автоматический двухполюсный (1п+N) ВА63 16А C 4,5кА | 11213 Schneider Electric APC

Автоматический выключатель ВА63 от Шнейдер Электрик - двухполюсный (1P+N) устройство на 16 А, предназначенное для защиты бытовых электросетей от перегрузок и коротких замыканий. Артикул 11213 соответствует серии «Домовой» и подходит для установки в щитках жилых помещений.

Назначение и область применения

Выключатель автоматический ВА63 используется для защиты одиночных групповых цепей в домашних электрощитах: освещения, розеток, бытовой техники. Подходит для однофазных сетей 230 В с частотой 50/60 Гц. Применяется исключительно в условиях, где требуется надежная защита от сверхтоков - например, в квартирах, частных домах, офисах.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика расцепителя: C - срабатывает при токах 5–10 кратном от номинала; оптимален для нагрузок с пусковыми токами (например, двигатели, компрессоры).
• Отключающая способность: 4,5 кА - способность безопасно прервать аварийный ток короткого замыкания до этой величины.
• Напряжение: 230 В рабочее, 500 В изоляционное, 4 кВ импульсное - обеспечивает устойчивость к скачкам напряжения.
• Полюса: 2 (1P+N) - размыкаются фаза и нейтраль одновременно, повышает безопасность при обслуживании.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого размера.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды или пыли.
• Количество модулей: 2 - занимает два стандартных места на DIN-рейке (шириной 36 мм).
• Температурный режим: от -25C до +60C - работает в большинстве условий внутри зданий.
• Глубина монтажа: 44 мм - требует достаточного свободного пространства в щите.
• Частота: 50/60 Гц - совместим со всеми распространенными сетями.

Совместимость и монтаж

Выключатель ВА63 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания заднего крепления - никаких болтов или инструментов не требуется. Для подключения используются зажимы на входе и выходе: затяжка должна быть плотной, но без перегрузки. Кабель сечением более 25 мм2 не допускается - возможен перегрев и потеря контакта. Нейтральный проводник подключается через специальный контакт, помеченный буквой «N». Обязательно соблюдать полярность: фаза - на вход, ноль - на соответствующий вывод.

Безопасность и стандарты

Выключатель сертифицирован по требованиям ТР ТС 004/2011, ГОСТ Р 50345-2010 и МЭК 60898-1:2003. Соответствует нормам безопасности для бытового оборудования. Конструкция корпуса выполнена из огнеупорного полиамида, устойчивого к механическим воздействиям. Лицевая панель с двойными стенками предотвращает выброс раскалённых газов при аварии. Сертификаты гарантируют соответствие европейским и российским требованиям к надёжности и электробезопасности.

Преимущества

• Механизм мгновенной коммутации продлевает срок службы контактов на 30% по сравнению с аналогичными изделиями.
• Монолитная передняя панель снижает риск травм при внутреннем пробое.
• Изготовление из прочного полиамида обеспечивает долговечность даже при вибрациях и ударах.
• Функция размыкания нейтрали (1P+N) исключает опасность сохранения потенциала на оборудовании после отключения.
• Удобная маркировка и яркая рычаговая кнопка позволяют легко определить состояние устройства.

Ограничения применения

• Не предназначен для использования во влажных помещениях (ванная, баня, улица) - степень защиты IP20 не обеспечивает защиту от влаги.
• Не рекомендован для промышленных объектов с высокими пусковыми токами (более 10×Iн) - лучше подходят автоматы класса D.
• Не следует использовать в системах с постоянным током (DC) - рассчитан только на переменный ток AC.
• Запрещено применять при температурах ниже -25C или выше +60C - возможна потеря точности срабатывания.
• Не подходит для установки в щитах с ограниченной глубиной менее 44 мм.

Примеры использования

• Защита группы розеток в спальной комнате.
• Отключение питания холодильника, микроволновки или стиральной машины.
• Щиток на этаже многоквартирного дома - один автомат на одну комнату.
• Обеспечение безопасности в малогабаритных квартирных щитах благодаря компактному формату 2 модуля.

Практические советы

• Выбирая автомат ВА63, проверьте, чтобы сечение кабеля в вашей цепи не превышало 25 мм2 - иначе потребуется другой тип автомата.
• При замене старого автомата убедитесь, что новый также имеет 2 модуля и размыкает нейтраль - это важно для безопасности.
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока. Для полноценной защиты парируйте его с УЗО.
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг автомата - это улучшает теплоотвод и доступ для обслуживания.
• Проверяйте положение рычага после монтажа: если он находится между “ON” и “OFF”, возможно, произошло срабатывание - найдите причину перегрузки.
