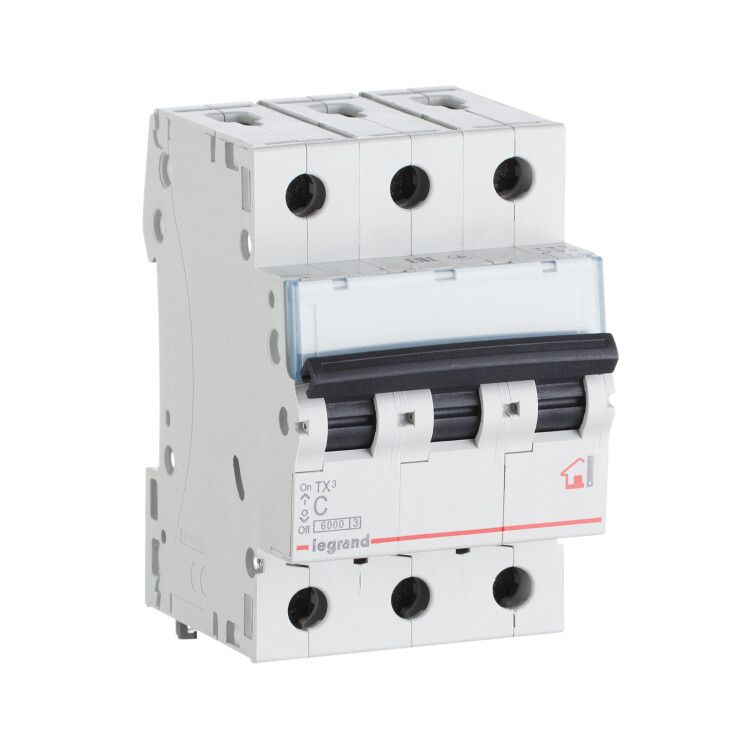

Выключатель автоматический модульный 3п C 20А 6кА TX3 6000 3мод. 400В Leg 404057 Legrand

Автоматический выключатель Legrand TX3 6000 - трёхполюсный устройство на 20 А с характеристикой срабатывания C и отключающей способностью 6 кА, предназначенное для защиты электрических цепей переменного тока в бытовых и аналогичных объектах. Устройство устанавливается на DIN-рейку и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с сетями переменного тока напряжением до 400 В. Подходит для защиты групповой нагрузки: освещения, розеток, бытовых приборов и оборудования мощностью до 8–9 кВт.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - чувствителен к умеренным перегрузкам, подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные светильники);
• Род тока: переменный (AC) - работает только в сетях 50/60 Гц;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - требует установки внутри закрытого щита;
• Количество модулей DIN: 3 - занимает три стандартных модуля (17,5 мм каждый) на рейке;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения;
• Рабочая температура: от -25 до +70 C - допустимый диапазон для эксплуатации в неотапливаемых помещениях;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электромагнитные воздействия на оборудование;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Гарантийный срок: 24 месяца - официальная гарантия производителя.

Совместимость и монтаж

Выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его на рейке - фиксация происходит за счёт пластикового зажима снизу корпуса. Чтобы снять устройство, отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы - рекомендуется использовать наконечники (штыревые или трубчатые) для многожильных проводов. Глубина монтажа составляет 44 мм - учтите это при проектировании шкафа.

Безопасность и стандарты

Выключатель Legrand TX3 6000 соответствует требованиям международных стандартов IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Соответствие этим стандартам гарантирует проверенную надёжность, точность срабатывания и соответствие требованиям пожарной безопасности. Категория перенапряжения 0 указывает, что устройство предназначено для установки перед основной защитой (например, после входного автомата), где уровни перенапряжений контролируются другими средствами.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает безопасность даже при серьёзных авариях;
• Характеристика C оптимальна для типичных бытовых нагрузок с пусковыми токами - меньше ложных срабатываний;
• Класс токоограничения 3 снижает риск повреждения кабелей и оборудования при КЗ;
• Фиксация на DIN-рейке с удобной защёлкой ускоряет монтаж и обслуживание;
• Широкий диапазон рабочих температур делает его пригодным для установки в неотапливаемых помещениях (гаражи, подвалы, технические этажи).

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или на улице - степень защиты IP20 требует установки только в закрытых щитах;
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели свыше 5 кВт) - лучше выбрать характеристику D;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется дополнительно устанавливать УЗО;
• Не рекомендуется для промышленных систем с частыми перегрузками - для них предпочтительнее устройства класса B или G.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Щитовая защита освещения в многоэтажном доме;
• Подключение кондиционеров, водонагревателей, насосов мощностью до 8 кВт;
• Распределительный щит на даче или гараже с однофазной сетью 220 В (при использовании всех трёх полюсов для трёх фаз 380 В - например, для питания станка).

Практические советы

• При подключении кабелей сечением более 16 мм2 используйте наконечники - они обеспечивают лучший контакт и предотвращают ослабление винта;
• Проверьте посадочный диаметр DIN-рейки - он должен быть совместим с формой защёлки (стандарт TS35);
• Не устанавливайте рядом с источниками тепла (печи, нагреватели) - перегрев может вызвать ложное срабатывание;
• При сборке щита соблюдайте порядок: входной автомат → УЗО → групповые автоматы - так обеспечивается селективность;
• Обозначьте каждую цепь этикеткой - особенно важно при работе с трёхполюсными автоматами, чтобы не спутать фазы.
