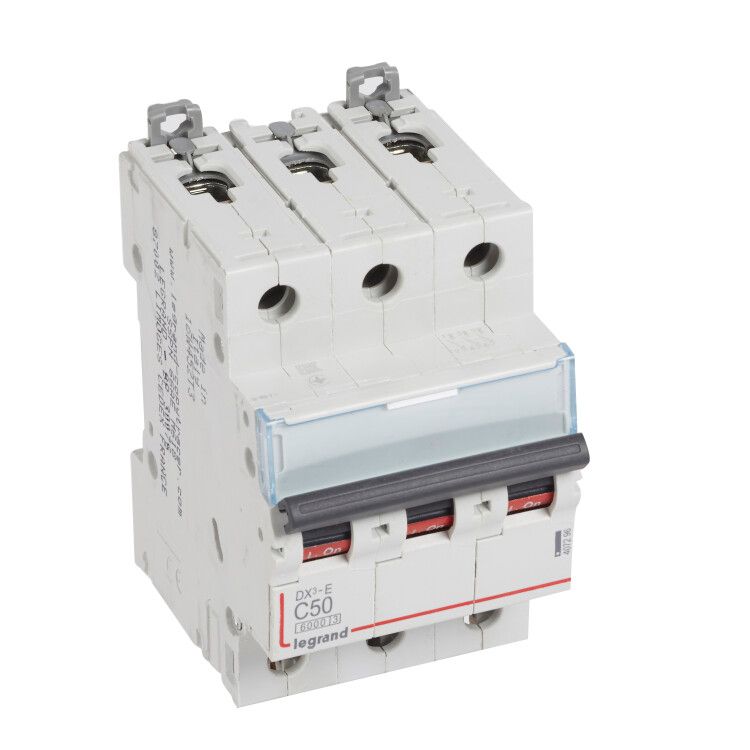

Выключатель автоматический модульный 3п C 50А 6кА DX3-E 6000 3мод. 230/400В Leg 407296 Legrand

Автоматический выключатель модульный трехполюсный 50А C 6кА DX3-E 6000 230/400В от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах переменного тока, где требуется надежная и точная защита нагрузок до 50 А. Артикул 407296 соответствует серии DX3-E, обеспечивающей совместимость со стандартными DIN-рейками.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 50А C 6кА DX3-E 6000 230/400В защищает трёхфазные сети напряжением до 400 В. Он применяется для коммутации и аварийного отключения в распределительных щитах, на входе в оборудование, узлах управления и силовых цепях. Подходит для установки в жилых домах, офисах, производственных помещениях и объектах инфраструктуры.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ с кратностью 5–10 от номинального тока; оптимальна для двигателей, освещения, оборудования с пусковыми токами
• Номинальная отключающая способность: 6 кА - способность безопасно отключить ток короткого замыкания до 6000 А
• Номинальное напряжение: 400 В AC / 230 В между фазой и нулём - работает в трёхфазной сети 380/220 В
• Количество полюсов: 3 - все три фазы отключаются одновременно при срабатывании
• Сечение проводника: 1,5 – 35 мм2 - поддерживает медные и алюминиевые провода указанного сечения
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что повышает безопасность оборудования
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов)
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Рабочая температура: от -25C до +70C - допускает эксплуатацию в неотапливаемых помещениях и на улице внутри щита
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытый щит
• Модульная ширина: 3 модуля - занимает 54 мм по ширине DIN-рейки (стандарт 18 мм на модуль)
• Глубина монтажа: 44 мм - минимальный зазор для свободного доступа к клеммам и рычагу
• Исполнение: стационарное - не предназначено для перемещения или частого демонтажа
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 50А C 6кА DX3-E 6000 230/400В монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть устройство на рейке - фиксация происходит двумя защелками снизу. Для снятия используйте плоскую отвертку: введите её в петлю защелки и слегка потяните на себя. Подключение проводов выполняется через винтовые клеммы - затягивать необходимо равномерно, без перекосов. Максимальное сечение - 35 мм2, минимальное - 1,5 мм2. Не рекомендуется использовать многожильные провода без наконечников.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного применения). Это подтверждает соответствие требованиям безопасности, долговечности и надёжности отключения. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что защищает кабели и оборудование от термического и электромеханического воздействия. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть в помещениях с обычной запылённостью, без агрессивных паров и жидкостей.

Преимущества

• Трёхполюсная конструкция обеспечивает полное отключение всех фаз при аварии - исключает риск возникновения однофазного режима
• Характеристика “C” хорошо сочетается с оборудованием, имеющим пусковые токи (электродвигатели, насосы, компрессоры)
• Высокая отключающая способность (6 кА) делает его подходящим для мест с высокой мощностью КЗ - например, рядом с трансформаторами
• Компактный размер (3 модуля) экономит место в щитке
• Фирменная система фиксации Legrand обеспечивает прочное крепление даже при вибрациях
• Поддержка широкого диапазона сечений проводов - удобно при использовании различных типов кабелей

Ограничения применения

• Не предназначен для установки вне закрытого электрошкафа - степень защиты IP20 не защищает от воды и пыли
• Не следует применять в средах с химическими парами, агрессивной влажностью или взрывоопасной средой
• Не подходит для частого ручного включения/выключения - предназначен для защиты, а не для оперативного управления
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО
• Не рекомендован для цепей с постоянным током - только переменный ток 50–60 Гц

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Входной автомат в распределительном щите многоэтажного дома
• Щитовая защита конвейерной ленты на заводе
• Комплексная защита группы сварочных аппаратов
• Распределение питания на участках с несколькими потребителями 380 В

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - слишком толстый провод не войдёт в клемму, слишком тонкий может плохо зажаться
• Обязательно используйте наконечники для многожильных проводов - это предотвращает ослабление контакта
• При сборке щита соблюдайте порядок: автоматы с большим номиналом - ближе к верхней части, чтобы не мешали друг другу
• Не забудьте про координацию с другими автоматами - если перед этим стоит автомат на 63 А, а потом этот на 50 А, он будет работать как защита ответвления
• Проверяйте температурный режим щита - при длительной работе при +60C и выше возможны ложные срабатывания
• Для обслуживания всегда отключайте питание - даже при выключенном положении рычага одна из фаз может оставаться под напряжением
