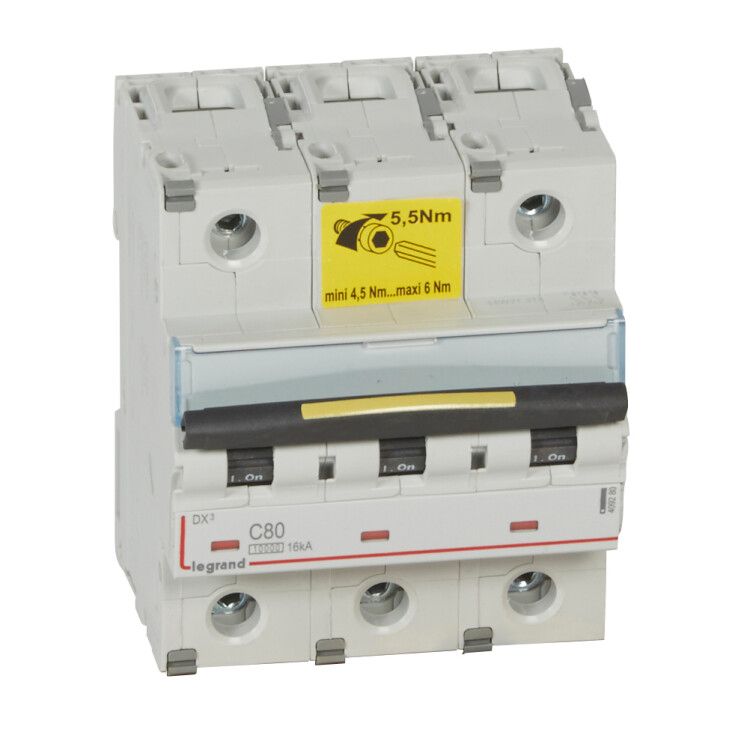

Выключатель автоматический модульный 3п C 80А 16кА DX3 10000 4.5мод. 400В Leg 409280 Legrand

Автоматический выключатель Legrand DX3 с артикулом 409280 - трёхполюсный коммутационный аппарат на 80 А, предназначенный для защиты промышленных электросетей переменного тока от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, рассчитано на работу в жестких условиях и соответствует международным стандартам.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для безопасной коммутации и защиты электрических цепей в промышленных объектах. Он предотвращает повреждение оборудования при перегрузках и аварийных режимах, таких как короткое замыкание. Подходит для установки в щитах управления, на производственных линиях, в системах конвейеров, насосных станциях и других устройствах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы сети одновременно
• Номинальное напряжение: 400 В - рабочее напряжение в трёхфазной сети
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, двигатели, освещение, трансформаторы
• Род тока: переменный (AC) - работает только в сетях 50–60 Гц
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при повышенных напряжениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Поперечное сечение проводника: 1,5 – 35 мм2 - допустимый диапазон сечений для подключения к клеммам
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Модульная ширина: 4,5 модуля - занимает 81 мм по ширине на DIN-рейке
• Глубина монтажа: 47 мм - требуемое пространство внутри шкафа
• Рабочая температура: от -25 C до +70 C - подходит для неотапливаемых помещений
• Климатическое исполнение: УХЛ4 - предназначен для работы в умеренном и холодном климате с возможностью конденсации влаги
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временные конденсаты
• Класс токоограничения: 0 - не имеет активного токоограничения, отключение происходит естественным путём
• Категория перенапряжения: 0 - не рекомендуется для установки в местах с высокими переходными процессами (например, рядом с мощными преобразователями)
• Нормативный документ: МЭК 60898-1 / 60947-2 - соответствие международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 409280 монтируется на стандартную DIN-рейку типа TS35. Крепление осуществляется с помощью защёлки - для демонтажа достаточно отвести её отверткой. Подключение проводов выполняется через винтовые клеммы, которые принимают медные провода сечением от 1,5 до 35 мм2. Для многожильных проводов рекомендуется использовать наконечники. Устройство совместимо со всеми элементами серии DX3: дополнительными контактами, блокировками и сигнализаторами положения, хотя они не входят в базовую комплектацию.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует стандартам МЭК 60898-1 и МЭК 60947-2, что подтверждает его надёжность в промышленных условиях. Конструкция исключает доступ к токоведущим частям при закрытом корпусе (IP20). Устройство прошло тестирование на устойчивость к импульсным перенапряжениям до 4 кВ. Однако из-за класса перенапряжения 0 не следует применять его в зонах с высокой вероятностью грозовых выбросов или частыми коммутациями мощных инверторов.

Преимущества

• Надёжное срабатывание благодаря двойному расцепителю: тепловому (при длительной перегрузке) и магнитному (при коротком замыкании)
• Удобная фиксация на DIN-рейке с возможностью быстрого снятия
• Широкий диапазон рабочих температур - подходит для суровых условий
• Поддержка больших сечений проводов - снижает риск нагрева и потерь
• Произведён в рамках серийной линейки DX3 - гарантированная совместимость с другими компонентами Legrand

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует взрывозащита
• IP20 не обеспечивает защиту от пыли и влаги - запрещено монтаж вне закрытых щитов
• Класс перенапряжения 0 делает его непригодным для установки перед частотными преобразователями или сварочными оборудованием без дополнительной защиты
• Не подходит для постоянного тока (DC) - только для AC 50/60 Гц
• Запрещена установка в помещениях с уровнем загрязнения выше 3

Примеры использования

• Защита трёхфазного электродвигателя 30 кВт на конвейере
• Распределительный щит производственного участка с несколькими линиями питания
• Щитовая автоматики насосной станции
• Центральный ввод в цех с распределением по групповым автоматам

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 80 А - лучше иметь запас 10–15%
• Для проводов сечением более 25 мм2 используйте наконечники с кольцевой опрессовкой - так надёжнее и удобнее затягивать в клеммах
• Проверьте глубину монтажа (47 мм) в вашем шкафе - недостаток места может помешать установке
• Не устанавливайте этот автомат рядом с источниками сильных ЭМИ - он не экранирован
• При использовании в холодных помещениях проверяйте герметичность шкафа - конденсат может вызвать короткое замыкание
• Обязательно соблюдайте правила электроустановок: выключатель должен находиться в видимости оператора и быть легко доступен для отключения
