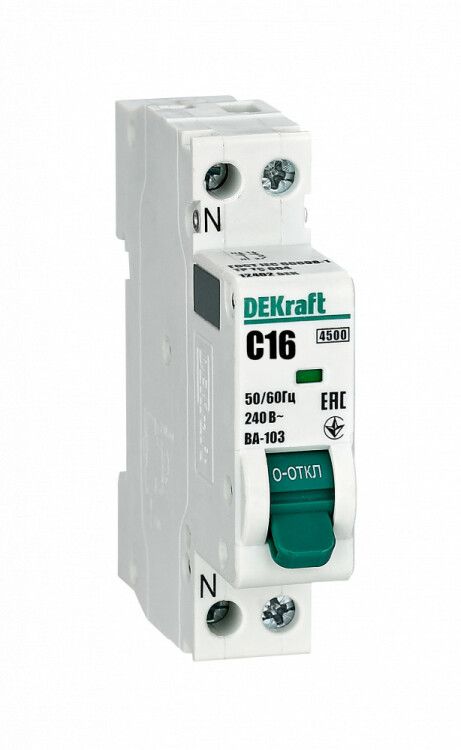

Автоматический выключатель одноролюсный ВА-103(1+N) 16А C 4,5кА | 12402DEK DEKraft APC

Автоматический выключатель ВА-103(1+N) от DEKraft - двухполюсный коммутационный аппарат с отдельным нулевым проводником, предназначенный для защиты электропроводки от перегрузок и коротких замыканий. Номинальный ток 16 А, характеристика C и отключающая способность 4,5 кА делают его подходящим решением для бытовых и легкопромышленных цепей. Артикул 12402dek соответствует серийной модели ВА-103, совместимой с популярными распределительными щитами.

Назначение и область применения

Автоматический выключатель ВА-103(1+N) защищает однофазные цепи переменного тока с рабочим напряжением до 240 В. Он используется там, где требуется разрыв фазы и нуля одновременно - например, в групповых линиях освещения, розеточных контуров, бытовых приборов и маломощного оборудования. Подходит для установки в жилых домах, офисах, мастерских и объектах с умеренной нагрузкой. Применяется в паре с DIN-рейкой в распределительных щитах.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 240 В AC
• Частота: 50–60 Гц
• Количество полюсов: 2 (1P + N - один полюс для фазы, один для нуля)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компьютеры)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Ширина модуля: 18 мм (1 модуль)
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Гарантия: 60 месяцев

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требует. Автоматический выключатель ВА-103 полностью совместим с корпусами и оболочками DEKraft и Systeme Electric. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов) только с левой стороны устройства. Обратите внимание: ноль (N) не имеет тепловой и электромагнитной защиты - он лишь размыкается механически при срабатывании фазного полюса.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм для устройств класса IEC/EN 60898-1. Индикатор состояния контактов расположен в окошке - позволяет визуально определить, включен ли автомат, даже если рукоятка находится в промежуточном положении. Это снижает риск ошибочного обслуживания. Максимальное импульсное напряжение 4 кВ обеспечивает устойчивость к сетевым помехам и грозовым выбросам.

Преимущества

• Компактная конструкция - занимает всего 1 модуль, экономит место в щите
• Повышенная прочность корпуса благодаря 5 монолитным заклёпкам - меньше вероятность деформации при сборке или ударах
• Боковые каналы охлаждения - обеспечивают стабильную работу при повышенных температурах внутри щита
• Яркий индикатор положения контакта - исключает необходимость проверки тестером
• Поддержка дополнительных аксессуаров слева - можно легко расширить функциональность

Ограничения применения

Не предназначен для использования в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется для мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - для них нужна характеристика D. Нулевой полюс не защищён от перегрузки - он работает только как разъединитель. Не применяется в цепях постоянного тока (DC).

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение осветительной линии с люминесцентными или LED-светильниками
• Щитовая защита для холодильника, стиральной машины, бойлера
• Распределительный щит в небольшом офисе или мастерской

Практические советы

• При выборе автомата убедитесь, что посадочный размер соответствует вашему щиту - ВА-103(1+N) рассчитан на стандартные 18 мм
• Если планируете использовать аксессуары, заранее продумайте расположение - они устанавливаются только слева
• Не используйте этот автомат вместо двух однополюсных - здесь ноль размыкается механически, но не защищается
• Проверьте соответствие номинала (16 А) сечению кабеля - для медного провода 2,5 мм2 это допустимый предел
• При монтаже не затягивайте зажимы слишком сильно - это может повредить контактные площадки
