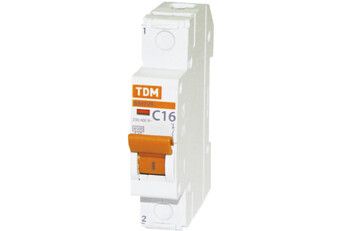

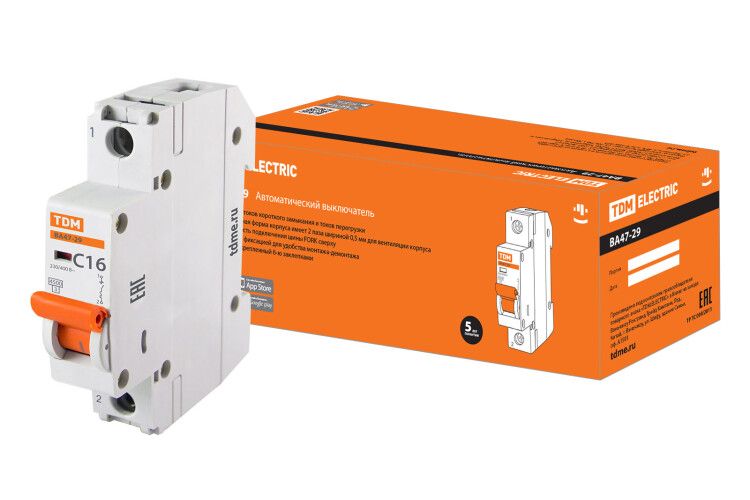

Выключатель автоматический ВА47-29 однополюсной 16А 4,5кА характеристика С - SQ0206-0074 TDM

Автоматический выключатель ВА47-29 от TDM ELECTRIC - однополюсное устройство на 16 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и общественных сетей от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель ВА47-29 используется для защиты однофазных цепей в жилых, офисных и общественных зданиях. Подходит для установки в распределительных щитках на входе в квартиру, в групповых линиях освещения, розеток и других нагрузок до 16 А. Применяется там, где требуется надежная защита от сверхтоков при сохранении минимальной занимаемой площади - благодаря одному модулю.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает автомат без отключения;
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели);
• Отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания при напряжении 230 В и 400 В;
• Номинальное напряжение: 400 В - работает в сети переменного тока до этого значения;
• Частота: 50 Гц - предназначено для стандартной сети РФ и стран СНГ;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды; применяется только внутри помещений;
• Ширина: 1 модуль (17,5 мм) - совместим со стандартными DIN-рейками;
• Глубина установки: 75 мм - требует достаточного места в щите;
• Рабочий диапазон температур: от –40 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях;
• Сечение провода: до 25 мм2 - позволяет подключить жесткий однопроволочный провод большого сечения;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижает тепловую нагрузку на проводку;
• Степень загрязнения: 3 - рассчитан на работу в условиях повышенной запыленности (например, в подвале или техническом помещении).

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на DIN-рейку шириной 35 мм. Установка возможна как в открытый, так и в скрытый (заподлицо) щиток - предусмотрена возможность фиксации в стеновой нише. Для подключения используются зажимы на передней части корпуса - подходят только жесткие однопроволочные провода (не многожильные без наконечников). Номинальное сечение до 25 мм2 соответствует медному проводу с диаметром около 5,6 мм. Перед монтажом проверьте соответствие сечения провода и плотность затяжки контактов - недостаточно затянутый контакт вызывает нагрев.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60898-1 и IEC 60947-2. Корпус изготовлен из самозатухающего пластика - не поддерживает горение, что повышает пожарную безопасность. Класс токоограничения 3 гарантирует быстрое прекращение аварийного тока, предотвращая повреждение кабеля и оборудования.

Преимущества

• Один модуль - экономия места в щите;
• Высокая отключающая способность 4,5 кА - надежно защищает даже при значительных КЗ;
• Характеристика C - оптимальна для типичных бытовых нагрузок;
• Возможность пломбировки - через специальную заглушку (приобретается отдельно) можно заблокировать рычаг для предотвращения несанкционированного отключения;
• Работа при низких температурах - подходит для холодных помещений (гаражи, подвалы).

Ограничения применения

• Не предназначен для трехфазных систем - только для одной фазы;
• IP20 исключает использование во влажных местах (ванная, баня, уличные щиты);
• Не поддерживает многожильные провода без обжимных наконечников - требуется подготовка провода;
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо использовать отдельное устройство;
• Не рекомендован для мощных двигателей с высоким пусковым током (>10×Iн) - лучше выбрать характеристику D.

Примеры использования

• Защита группы розеток в квартире;
• Входной автомат в этажном щите;
• Щиток на чердачном помещении или в техническом коридоре;
• Линии освещения с люминесцентными или LED-светильниками;
• Цепи питания малых насосов, вентиляторов, бытовых приборов до 3,5 кВт.

Практические советы

• Перед установкой проверьте, чтобы сечение подключаемого провода не превышало 25 мм2 - иначе контакт будет плохо прилегать;
• Если нужна защита от несанкционированного доступа - закупите отдельно заглушку для пломбировки;
• Избегайте установки рядом с источниками тепла - высокая температура вокруг может снизить реальный порог отключения;
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - ближе к выходу, с большим - ближе к входу;
• Для сложных объектов используйте ВА47-29 как часть комплексной системы - в сочетании с УЗО и дифференциальными автоматами.
