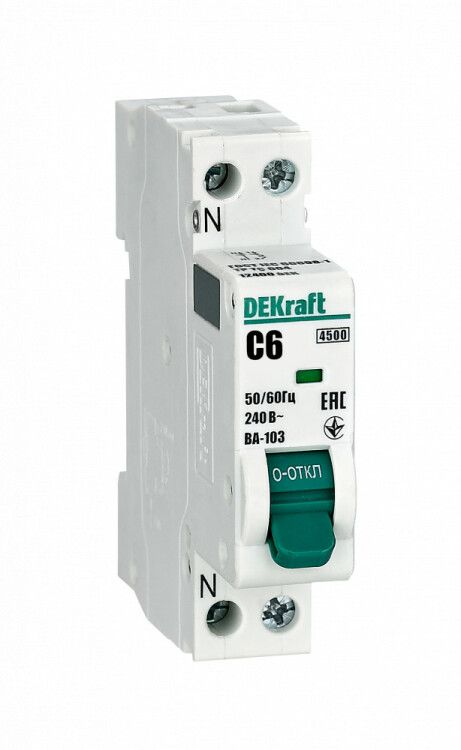

Автоматический выключатель одноролюсный ВА-103(1+N) 6А C 4,5кА | 12400DEK DEKraft APC

Автоматический выключатель ВА-103 (1+N) - двухполюсный коммутационный аппарат с номинальным током 6 А и характеристикой срабатывания C, предназначенный для защиты бытовых и легких промышленных цепей переменного тока. Произведён компанией DEKraft, артикул 12400dek, соответствует требованиям надёжной эксплуатации в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА-103 (1+N) защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в жилых домах, офисах, малых производствах - там, где требуется одновременное отключение фазы и нулевого провода. Особенно эффективен в сетях с умеренно индуктивными нагрузками: освещение, розеточные группы, бытовые приборы, насосы, вентиляторы.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и ноль
• Номинальное напряжение: 240 В AC - рассчитан на однофазную сеть 230–240 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, двигатели малой мощности)
• Частота: 50/60 Гц - работает в сетях России и Европы
• Модульная ширина: 1 модуль (18 мм) - занимает мало места в щите
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Автоматический выключатель ВА-103 (1+N) легко монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется одним движением - защёлкиваются фиксаторы на задней части корпуса. Совместим со всеми типами корпусов DEKraft и Systeme Electric. Клеммы рассчитаны на медные провода сечением до 4 мм2. Для подключения используйте отвертку с плоским лезвием - зажимы не требуют специальных инструментов.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60898-1 для автоматических выключателей для бытового и аналогичного использования. Конструкция обеспечивает изоляцию между контактами и корпусом, предотвращая случайные прикосновения к токоведущим частям. Индикатор состояния контактов позволяет визуально определить, находится ли аппарат в положении «вкл» или «выкл», даже если рукоятка заблокирована или закрыта крышкой.

Особенности конструкции

• 5 монолитных заклёпок увеличивают механическую прочность корпуса - снижают риск деформации при сборке или ударах
• Боковые каналы охлаждения обеспечивают лучший теплоотвод - устройство стабильно работает при температуре до +40 C
• Индикатор состояния контактов расположен на передней панели - виден с любого ракурса
• Левый борт имеет место для установки дополнительных аксессуаров (например, расцепителей, сигнализаторов)

Преимущества

• Компактность - всего один модуль, экономит место в щите
• Удобный визуальный контроль - индикатор не зависит от положения рукоятки
• Надёжная тепловая стабилизация - меньше рисков перегрева в плотно укомплектованных щитах
• Полную совместимость с популярными сериями корпусов - не требует замены шкафа
• Длинная гарантия - 5 лет подтверждают качество сборки

Ограничения применения

• Не предназначен для трёхфазных систем - используется только в однофазных цепях
• IP20 не допускает установку во влажных помещениях (ванная, баня, улица)
• Характеристика C не подходит для нагрузок с очень высоким пусковым током (например, крупные компрессоры, сварочные аппараты)
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита розеточной группы в спальной комнате
• Отключение освещения в коридоре с энергосберегающими лампами
• Щитовая защита для холодильника, микроволновой печи, кофемашины
• Распределительный щит в небольшом офисе или мастерской

Практические советы

• При выборе автомата проверьте посадочный диаметр клемм - он рассчитан на провода до 4 мм2; более толстые жилы потребуют обжима или переходника
• Если в щите много аппаратов, убедитесь, что рядом с ВА-103 (1+N) есть свободное пространство для охлаждения - особенно важно при температуре выше +30 C
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО - они работают в паре
• При замене старого автомата - новый ВА-103 (1+N) можно установить вместо аналога любой другой марки, если соблюдена ширина 1 модуль и тип крепления
• Не затягивайте клеммы слишком сильно - это может повредить пластик и вызвать нагрев
