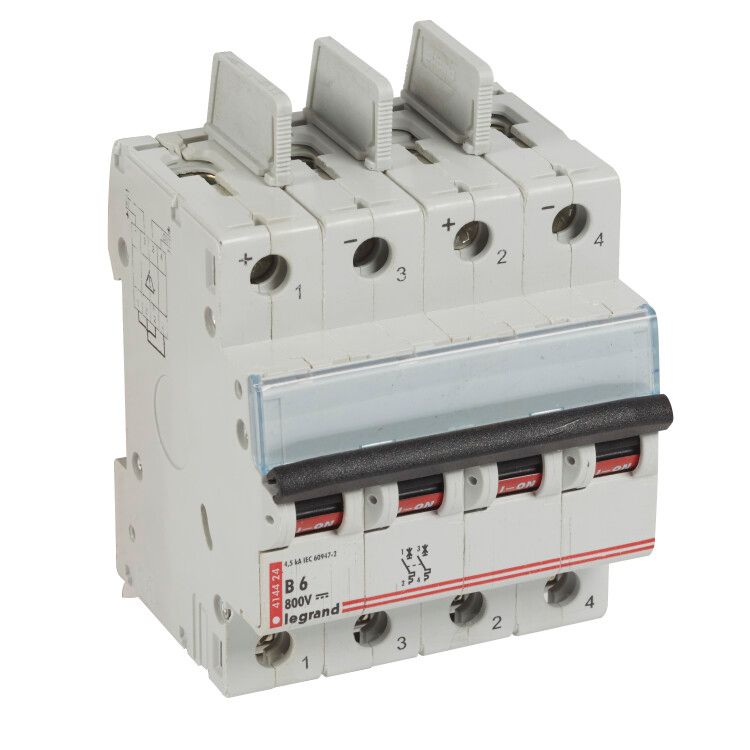

Выключатель автоматический двухполюсный DX3 DC 6А B 4,5кА (4 мод) | 414424 Legrand

Автоматический выключатель Legrand DX3 414424 - двухполюсный коммутационный аппарат на 6 А и 800 В постоянного тока, предназначенный для защиты цепей от перегрузок и коротких замыканий. Установка происходит на DIN-рейку, устройство совместимо с системами управления и силовой аппаратурой в специализированных DC-сетях.

Назначение и область применения

Выключатель Legrand DX3 414424 предназначен для безопасного включения, отключения и защиты электрических цепей постоянного тока. Он защищает оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Применяется в системах с высоким напряжением постоянного тока: солнечные электростанции, системы хранения энергии на базе аккумуляторов, промышленные установки с DC-шинами, тяговые сети, зарядные станции для электромобилей и другое специализированное электрооборудование.

Технические характеристики

• Номинальный ток: 6 А - максимальный длительно допустимый ток без срабатывания;
• Номинальное напряжение: 800 В DC - рабочее напряжение цепи постоянного тока;
• Номинальная отключающая способность: 4,5 кА - способность безопасно отключить ток короткого замыкания до этой величины;
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для нагрузок с плавным запуском (например, батарейные массивы);
• Количество полюсов: 2 - одновременно отключаются два провода (плюс и минус);
• Номинальное напряжение изоляции: 1000 В - гарантирует надёжную изоляцию даже при кратковременных скачках выше рабочего напряжения;
• Номинальное импульсное выдерживаемое напряжение: 8 кВ - устойчивость к высоковольтным импульсам (молнии, коммутационные выбросы);
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки;
• Количество модулей: 2 - занимает две ширины стандартной DIN-рейки (обычно 18 мм каждый, всего 36 мм);
• Глубина монтажа: 44 мм - требует свободного места за рейкой;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы;
• Рабочая температура: от 0 C - не рекомендуется использование ниже нулевой отметки;
• Класс токоограничения: 6 - очень быстрая реакция на КЗ, снижает энергию пробоя;
• Частота: 0 Гц - работает исключительно с постоянным током, не переменному току;
• Нормативный документ: ГОСТ Р 50030.2–99 (МЭК 60947-2–99) - соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель Legrand DX3 414424 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для фиксации используется защёлка на корпусе - достаточно плотно придавить устройство к рейке до щелчка. Подключение проводов выполняется через винтовые зажимы: затягивать необходимо равномерно, чтобы избежать повреждения жилы. Максимальное сечение кабеля - 35 мм2, минимальное - 0,5 мм2. Обращайте внимание на правильное направление подвода проводов: вход сверху, выход снизу (по стандарту для большинства автоматов). После монтажа проверьте надёжность крепления и отсутствие люфта.

Безопасность и стандарты

Выключатель Legrand DX3 414424 сертифицирован по ГОСТ Р 50030.2–99 (соответствует IEC 60947-2), что подтверждает соответствие требованиям безопасности для оборудования в сетях постоянного тока. Класс токоограничения 6 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Напряжение изоляции 1000 В и импульсная прочность 8 кВ обеспечивают защиту от переходных процессов. Однако IP20 не предусматривает защиту от внешних факторов - применение вне закрытых щитов недопустимо.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно справляется с аварийными токами в DC-системах;
• Характеристика B - оптимальна для нагрузок с малым пусковым током, типичных для батарейных систем;
• Поддержка больших сечений кабелей (до 35 мм2) - удобно для мощных цепей;
• Соответствие международным стандартам - гарантированная совместимость с другими элементами щита;
• Фирменная конструкция Legrand - долговечность механизмов и точность срабатывания.

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока (DC);
• Работает при температуре не ниже 0 C - зимнее использование на улице или в неотапливаемых помещениях невозможно;
• Защита IP20 - нельзя использовать во влажных, пыльных или открытых условиях;
• Не имеет функций удалённого управления или сигнализации - требуется дополнительная аппаратура для автоматизации;
• Не рассчитан на частую ручную коммутацию - не является обычным рубильником, предназначен для защиты, а не для регулярного включения/выключения.

Примеры использования

• Щитовая система солнечной электростанции - защита каждой строки PV-панелей;
• Аккумуляторный банк на 48 В или 800 В - предохранение от КЗ при параллельном соединении;
• Промышленный контроллер с DC-питанием - обеспечение отказоустойчивости;
• Зарядные устройства для электрокаров - защита высоковольтной части цепи;
• Тяговые системы железных дорог - управление питанием двигателей постоянного тока.

Практические советы

• Перед установкой обязательно проверьте соответствие напряжения вашей сети - 800 В DC - и номинала тока (не более 6 А на полюс);
• При использовании многожильных кабелей используйте наконечники - они предотвращают деформацию жил при затяжке;
• Не забывайте про обязательную маркировку каждого автомата - особенно важно в сложных DC-схемах;
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление в DC-цепях встречается чаще, чем в AC;
• Выбирая аналоги, обращайте внимание на класс токоограничения и наличие сертификата для DC - многие автоматы работают только с переменным током.
