Выключатель автоматический двухполюсный DX3 DC 20А B 4,5кА (4 мод) | 414429 Legrand

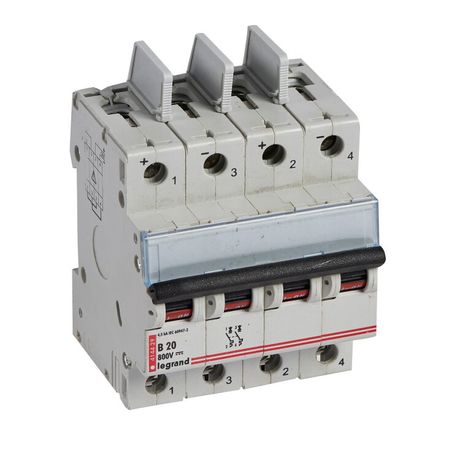

Автоматический выключатель Legrand DX3 414429 — двухполюсный коммутационный аппарат на 20 А, рассчитанный на постоянный ток до 800 В. Предназначен для защиты цепей постоянного тока в специализированных системах, где требуется надёжное отключение при перегрузках и КЗ. Устанавливается на DIN-рейку и подходит для промышленного оборудования, солнечных установок и систем энергохранения.

Назначение и область применения

Автоматический выключатель Legrand DX3 414429 используется для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях. Применяется в системах с высоким напряжением постоянного тока: солнечных электростанциях, аккумуляторных батареях, промышленных преобразователях, тяговых системах и других специальных объектах, где стандартные переменные автоматы не подходят.

Технические характеристики

• Номинальный ток: 20 А — максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 — защищает две линии одновременно (например, + и − в цепи постоянного тока)
• Номинальное напряжение: 800 В DC — работает в цепях постоянного тока до этого значения
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным пуском (например, светодиодные источники питания, малые двигатели)
• Номинальное напряжение изоляции: 1000 В — гарантирует электроизоляцию между токоведущими частями при напряжении до 1000 В
• Номинальное импульсное выдерживаемое напряжение: 8 кВ — выдерживает кратковременные скачки напряжения, например, от грозовых разрядов или коммутационных помех
• Степень защиты: IP20 — защищён от прикосновений пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ4 — предназначен для работы в помещениях с умеренным климатом, возможны колебания температур от –25 °C до +40 °C
• Рабочая температура: от 0 °C — не рекомендуется использовать ниже нуля без предварительного прогрева
• Способ монтажа: DIN-рейка 35 мм — совместим со стандартными рейками
• Количество модулей: 2 — занимает два модуля на DIN-рейке (шириной около 18 мм каждый)
• Глубина монтажа: 44 мм — требует свободного места за шкафом
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные медные жилы
• Класс токоограничения: 20 — быстро ограничивает ток КЗ, снижая термические и электродинамические воздействия
• Частота: 0 Гц — предназначен исключительно для постоянного тока, не работает в сети переменного тока
• Нормативный документ: ГОСТ Р 50030.2–99 (МЭК 60947-2–99) — соответствует международному стандарту на автоматические выключатели

Совместимость и монтаж

Автоматический выключатель Legrand DX3 414429 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — можно подключать медные кабели сечением от 0,5 до 35 мм². Перед монтажом убедитесь, что глубина шкафа достаточна (минимум 44 мм). Не используйте с алюминиевыми проводами без переходных наконечников. Обеспечьте доступ к рычажку управления для ручного отключения. Отдельно проверьте полярность при подключении — хотя устройство не зависит от направления тока, правильная коммутация повышает долговечность контактов.

Безопасность и стандарты

Выключатель Legrand DX3 414429 соответствует требованиям ГОСТ Р 50030.2–99 и МЭК 60947-2–99, что подтверждает его соответствие европейским и российским нормам безопасности. Класс токоограничения 20 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Напряжение изоляции 1000 В и импульсная прочность 8 кВ обеспечивают надёжную работу даже в условиях электромагнитных помех. Однако IP20 не защищает от влаги — применение в сырых или открытых местах запрещено.

Преимущества

• Специально разработан для цепей постоянного тока — большинство аналогов работают только на AC
• Высокая отключающая способность (4,5 кА) — подходит для мощных систем с большой энергией КЗ
• Характеристика B — оптимальна для современных электронных нагрузок, не даёт ложных срабатываний
• Поддержка больших сечений кабелей (до 35 мм²) — удобен для силовых линий
• Совместим с системами Legrand — легко интегрируется в уже установленные щиты

Ограничения применения

• Не применяется в цепях переменного тока — будет некорректно работать или выйти из строя
• Рабочая температура начинается от 0 °C — использование в холодных помещениях без отопления недопустимо
• IP20 — нельзя устанавливать во влажных, пыльных или наружных условиях
• Не имеет функции дистанционного управления — только ручной режим
• Не подходит для частых операций включения/отключения — не является контактором

Примеры использования

• Защита солнечных панелей в PV-системах (между панелью и инвертором)
• Коммутация и защита литий-ионных аккумуляторных массивов
• Щиты управления электроприводами постоянного тока
• Системы бесперебойного питания (UPS) с выходом на постоянном токе
• Промышленные зарядные устройства и системы хранения энергии

Практические советы

• Перед установкой проверьте напряжение цепи — превышение 800 В DC приведёт к пробою изоляции
• При подключении кабелей сечением более 16 мм² используйте наконечники — так надёжнее и проще затянуть винты
• Не закручивайте винты слишком сильно — это повредит пластиковые корпуса и контактные площадки
• При использовании в системах с высокой индуктивностью (например, катушки, двигатели) учитывайте возможность дугового пробоя — возможно потребуется дополнительный фри-wheel диод
• Обязательно маркируйте выводы (+ и −) — особенно важно при обслуживании
• Проверяйте состояние контактов каждые 6–12 месяцев — в цепях постоянного тока они чаще окисляются, чем в переменных
