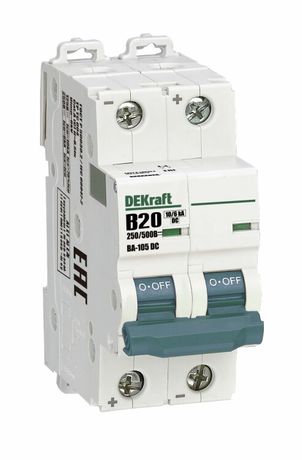

Выключатель автоматический двухполюсный ВА-105 2P B кривая 20A 500В DC | 13368DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - двухполюсное устройство на 20 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для промышленных и бытовых систем постоянного тока, включая системы автоматизации, энергообеспечения и транспорта.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от повреждений, вызванных длительной перегрузкой или коротким замыканием. Применяется там, где требуется надёжная защита при высоких значениях напряжения постоянного тока - до 500 В. Подходит для:

• Фотovoltaических систем (солнечные электростанции)
• Систем управления и автоматизации с питанием от аккумуляторов
• Железнодорожного транспорта и электромобилей
• Промышленных источников бесперебойного питания (ИБП)
• Цепей зарядки и распределения энергии в объектах с DC-нагрузками

Технические характеристики

• Номинальный ток: 20 А - максимальный рабочий ток, который выключатель может проводить постоянно без срабатывания.
• Номинальное напряжение: 500 В DC - предельное напряжение постоянного тока, при котором обеспечивается безопасное отключение.
• Количество полюсов: 2 - одновременно отключаются два провода (плюс и минус), что важно для безопасности в цепях постоянного тока.
• Характеристика срабатывания: B - чувствительна к кратковременным перегрузкам, подходит для нагрузок с мягким пуском (например, электроника, освещение, малые двигатели).
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм, но не защищён от пыли и воды.
• Ширина: 2 модуля (36 мм) - занимает два места на стандартной DIN-рейке (1 модуль = 18 мм).
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения.
• Способ монтажа: на DIN-рейку - фиксируется стандартным щелчком, не требует дополнительных креплений.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температур и повышенной влажностью.
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международному стандарту на автоматические выключатели для низковольтных систем.

Совместимость и монтаж

Выключатель ВА-105 DC совместим со всеми типами стандартных DIN-реек шириной 35 мм. Монтаж выполняется просто: устройство защёлкивается на рейку, затем подключаются входные и выходные провода. Для подключения используйте кабели сечением до 25 мм2. Обязательно соблюдайте полярность - хотя аппарат работает при любой ориентации, правильное подключение снижает риск возникновения дуги при отключении. Индикатор состояния (окно на корпусе) показывает “ON” или “OFF”, даже если рукоятка находится в промежуточном положении - это удобно для диагностики.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и соответствует требованиям МЭК 60947-2. Отличительная черта - гарантированное отключение при токе КЗ до 6 кА при 500 В DC, что делает его подходящим для опасных сред, где возможны большие импульсы тока. Однако из-за степени защиты IP20 не допускается установка во влажных, пыльных или открытых местах без дополнительной защиты (корпуса, шкафа).

Преимущества

• Специально адаптирован для цепей постоянного тока - обычные AC-выключатели не обеспечивают надёжное гашение дуги при DC.
• Высокая отключающая способность (до 6 кА при 500 В) - обеспечивает безопасность в мощных DC-системах.
• Индикатор положения контактов - позволяет легко определить состояние устройства без тестирования.
• Стандартная ширина 2 модуля - легко интегрируется в существующие распределительные щиты.
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений в условиях УХЛ4.

Ограничения применения

• Не предназначена для переменного тока - использование на AC-сетях запрещено, так как не будет эффективно гасить дугу.
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях без герметичного корпуса.
• Максимальный ток 20 А - не подходит для защиты мощных двигателей или нагревательных элементов выше этой отметки.
• Характеристика B - менее устойчива к кратковременным пусковым токам, чем C или D. Не рекомендуется для оборудования с высокими пусковыми токами (например, крупные насосы, компрессоры).

Примеры использования

• Защита солнечных батарей в домашней PV-системе (24–48 В DC) - от перегрузки при увеличенной выработке.
• Щит управления автономным электрокаром - отключение при пробое аккумуляторной цепи.
• Распределительный щит ИБП на 48 В DC - защита каждой группы аккумуляторов.
• Система освещения на светодиодах с внешним источником 110 В DC - предотвращение перегрева при отказе драйвера.

Практические советы

• Выбирая автомат ВА-105 DC, проверьте соответствие напряжения вашей сети - 500 В DC максимум, но лучше оставлять запас (не более 400 В в работе).
• При подключении кабелей сечением 25 мм2 убедитесь, что зажимы плотно затянуты - слабый контакт может вызвать перегрев.
• Не устанавливайте рядом с источниками тепла - температура окружающей среды влияет на точность срабатывания.
• Для систем с несколькими параллельными цепями DC используйте координацию по времени срабатывания - чтобы не отключались все цепи при одном КЗ.
• Проверяйте индикатор после каждого срабатывания - если он не вернулся в положение “ON”, возможно, требуется замена.
