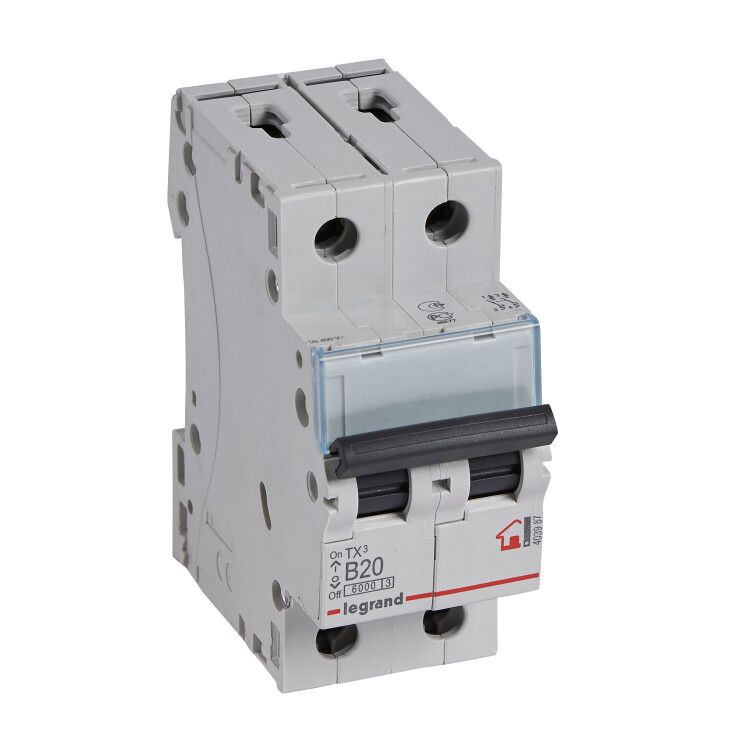

Автоматический выключатель TX 6000 - 6 кА тип характеристики B 2П 230/400 В~ 20 А 2 модуля 403987 Legrand

Автоматический выключатель двухполюсный 20А, тип B, 6кА, 230/400В, 2 модуля, серия TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель применяется в бытовых и аналогичных объектах, где требуется надёжная и простая защита. Артикул 403987 соответствует серии TX3 и совместим с DIN-рейкой стандартной конфигурации.

Назначение и область применения

Автоматический выключатель двухполюсный 20А, тип B, 6кА, 230/400В, 2 модуля, серия TX3 6000 используется для защиты однофазных и трёхфазных цепей переменного тока в жилых домах, квартирах, офисах и других помещениях с низким напряжением. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для установки в щитках на входе в помещение или на групповые линии освещения, розеток и бытовой техники.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 — одновременно отключаются два провода (фаза и ноль)
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 ампер
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, идеален для бытовых нагрузок (например, светильники, зарядные устройства, холодильники)
• Номинальное напряжение: 400 В (рабочее — 230/400 В) — рассчитан на сети 230 В между фазой и нулём, 400 В между фазами
• Тип тока: переменный — работает только с сетью 50/60 Гц
• Количество модулей: 2 — занимает две ячейки на DIN-рейке (стандарт 17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этой площади
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при напряжении до 500 В
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения до 4000 В
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Диапазон рабочих температур: от -25 до +70 °C — допустимо использование в неотапливаемых помещениях, гаражах, подвалах
• Класс токоограничения: 3 — высокий класс, снижает энергию КЗ, что увеличивает долговечность подключенного оборудования
• Глубина монтажа: 44 мм — требует достаточного места внутри шкафа
• Климатическое исполнение: УХЛ4 — предназначено для умеренного и холодного климата с повышенной влажностью
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и умеренной влажности
• Категория перенапряжения: 0 — не предназначен для защиты от внешних импульсных перенапряжений (требуется УЗИП)

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем опустить нижнюю часть до фиксации. Для демонтажа — оттяните защёлку с помощью плоской отвёртки, вставленной в специальное углубление. Подключение проводов выполняется через винтовые зажимы. Рекомендуется использовать кабель с сечением 1–35 мм², плотно затягивать винты, чтобы избежать нагрева. Автоматический выключатель двухполюсный 20А, тип B, 6кА, 230/400В, 2 модуля, серия TX3 6000 подходит для скрытого монтажа в стеновых шкафах, если соблюдены требования по глубине (44 мм) и вентиляции.

Безопасность и стандарты

Произведён в соответствии с международными стандартами МЭК 60898-1 (для бытовых применений) и МЭК 60947-2 (для промышленных устройств). Соответствие этим нормам гарантирует соответствие требованиям безопасности, надёжности и взаимозаменяемости. Класс токоограничения 3 и номинальное импульсное напряжение 4 кВ обеспечивают защиту от внутренних перенапряжений. Однако для защиты от ударов молнии или скачков в ЛЭП необходимо дополнительно устанавливать УЗИП.

Преимущества

• Двухполюсное отключение — полностью размыкает цепь, исключая риск остаточного потенциала на нуле
• Характеристика B — оптимальна для бытовых нагрузок с плавным запуском (LED, ЭПРА, компьютеры)
• Фиксация на DIN-рейке с удобной защёлкой — быстрая установка и замена без инструментов
• Широкий диапазон температур — работает даже в неотапливаемых помещениях
• Класс 3 токоограничения — снижает термические и электромагнитные воздействия на оборудование
• Гарантия 2 года — подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для защиты от утечек тока — для этого нужен дифференциальный автомат (дифавтомат) или УЗО
• IP20 — нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты
• Категория перенапряжения 0 — не защищает от внешних импульсов (гроза, аварии на ЛЭП); требуется УЗИП
• Не рекомендован для частых включений/выключений — не является кнопочным выключателем
• Не подходит для цепей с постоянным током — только переменный ток 50/60 Гц

Примеры использования

• Защита группы розеток в спальной комнате
• Отдельная линия для кухонной техники (плита, микроволновка, кофе-машина)
• Щитовая защита на входе в квартиру (в паре с УЗО)
• Обеспечение безопасности в гараже или кладовой с мощными инструментами
• Комбинированная защита в щитке с другими автоматами серии TX3

Практические советы

• Выбирая автомат, проверьте, что сечение вашего кабеля не превышает 35 мм² — иначе возможен перегрев
• При установке в щитке с несколькими автоматами — оставляйте минимум 10 мм свободного пространства между ними для теплоотвода
• Не используйте этот выключатель как обычный рубильник — он не рассчитан на частые ручные операции
• Если в вашем доме есть мощные двигатели (погружной насос, вентилятор), лучше выбрать характеристику C — тип B может ложно срабатывать при пуске
• Для комплексной защиты в ванной комнате — сочетайте с УЗО 30 мА; сам по себе TX3 6000 не реагирует на утечки
• При замене старого автомата — сверьте количество модулей (2) и глубину (44 мм) с доступным местом в щитке
