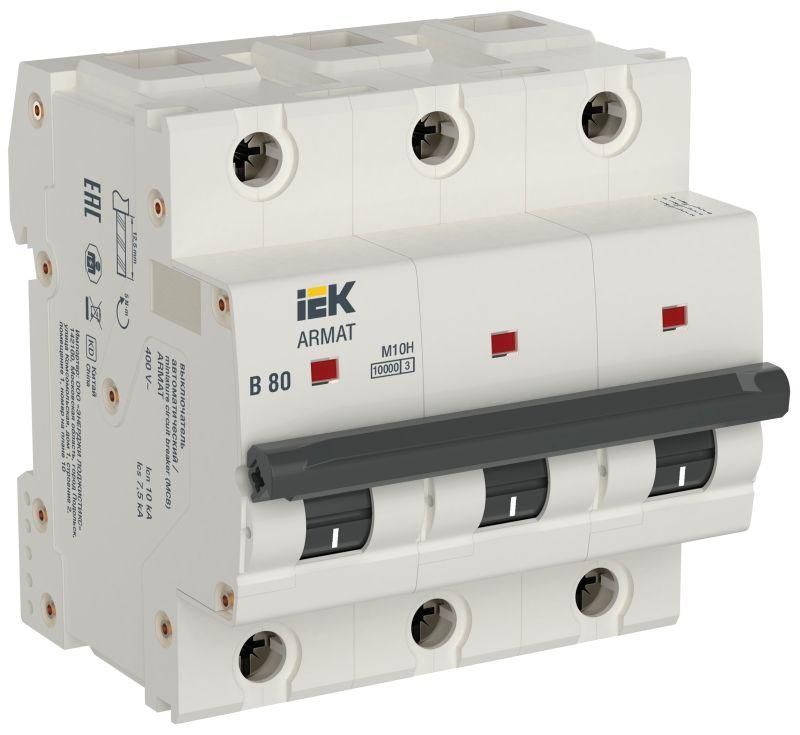

Автоматический выключатель трехполюсный M10H 3P B 80A ARMAT | AR-M10H-3-B080 IEK

Автоматический выключатель трехполюсный модульный M10H B 80A от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах жилых, промышленных и коммерческих объектах, где требуется надежная защита нагрузок до 80 А переменного тока.

Назначение и область применения

Автоматический выключатель трехполюсный модульный M10H B 80A используется для защиты трёхфазных сетей с рабочим напряжением до 400 В. Он срабатывает при длительной перегрузке или внезапном коротком замыкании, предотвращая повреждение кабелей, оборудования и снижая риск возгорания. Подходит для защиты силовых цепей: двигателей, нагревательных элементов, распределительных щитов, конвейеров, насосов и других промышленных потребителей. Применяется в системах с частотой 50 Гц.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА
• Характеристика расцепителя: B - срабатывает при токе 3–5 кратном от номинала, подходит для смешанных нагрузок (освещение + оборудование)
• Род тока: переменный (AC)
• Номинальное напряжение изоляции: 690 В
• Номинальное импульсное напряжение: 6 кВ - устойчивость к скачкам напряжения
• Ширина: 3 модуля (54 мм) - занимает стандартное место на DIN-рейке
• Сечение подключаемого провода: 1–35 мм2
• Частота: 50 Гц
• Рабочий температурный диапазон: от –40 C до +70 C
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыленности
• Момент затяжки клемм: 5 Нм - соблюдайте для надёжного соединения

Совместимость и монтаж

Автоматический выключатель трехполюсный модульный M10H B 80A монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - никаких дополнительных креплений не требует. Клеммы рассчитаны на одножильные и многожильные провода сечением 1–35 мм2; можно использовать наконечники. Для подключения дополнительных функций (например, сигнализации или автосброса) доступны два слота для модулей серии AUX. Обратите внимание: максимальное сечение провода, которое можно зажать - 35 мм2, хотя заявлено до 50 мм2 - это относится к возможному использованию наконечников, а не к голому проводу.

Безопасность и стандарты

Автоматический выключатель M10H B 80A соответствует требованиям ГОСТ IEC 60947-2 (для промышленного оборудования) и ГОСТ IEC 60898-1 (для бытовых и аналогичных применений). Это гарантирует соответствие международным нормам безопасности, испытаний и надёжности. Двойной разрыв контактов и двухкамерная система дугогашения обеспечивают безопасное отключение даже при высоких токах КЗ.

Особенности конструкции

• Два независимых дугогасительных блока с 24 пластинами - снижают энергию дуги и ускоряют гашение
• Омеднённая ферромагнитная скоба направляет дугу внутрь камер, предотвращая её распространение
• Дугогасительный кокон - дополнительно задерживает плазму, усиливая эффект гашения
• Напайки на подвижных и неподвижных контактах - повышают долговечность и снижают переходное сопротивление
• Индикатор положения контактов - чётко показывает состояние: “I” (вкл.) / “O” (выкл.), упрощает диагностику без тестирования
• Усиленный корпус - устойчив к механическим воздействиям и перегреву
• Дополнительный изоляционный кожух - исключает случайные прикосновения к клеммам при установленном устройстве

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мест с высокими токами КЗ, включая промышленные сети
• Гибкая совместимость с дополнительными модулями AUX - легко расширить функционал
• Увеличенная присоединительная способность - позволяет работать с более толстыми проводниками через наконечники
• Надёжное дугогашение - снижает вероятность повреждения аппарата после нескольких срабатываний
• Работа при экстремальных температурах - подходит для холодных складов и жарких цехов

Ограничения применения

• Не предназначен для постоянной работы при токе выше 80 А - превышение вызовет преждевременное срабатывание или выход из строя
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Характеристика B - не рекомендован для мощных двигателей с высоким пусковым током (лучше выбрать C или D)
• Не поддерживает автоматическое включение - требует ручного восстановления после срабатывания
• Максимальное сечение провода - 35 мм2 без наконечников; большие сечения требуют подготовки

Примеры использования

• Защита трёхфазного двигателя 30 кВт в производственном цеху
• Распределительный щит торгового центра с группой освещения и розеток
• Щитовая на производственной линии с конвейерами и компрессорами
• Вводной автомат в распределительном пункте (РП) с учётом токов КЗ до 10 кА

Практические советы

• При монтаже используйте динамометрический ключ для затяжки клемм - точный момент 5 Нм обеспечит надёжный контакт без повреждения изоляции
• Для проводов сечением свыше 25 мм2 применяйте наконечники - так проще добиться плотного соединения
• Проверьте посадочные места на DIN-рейке перед установкой - не должно быть люфта или перекоса
• Если нужна защита от перегрузки для оборудования с высоким пусковым током (например, насосы, компрессоры), выбирайте характеристику C вместо B
• Индикатор положения контактов удобен при обслуживании - он позволяет определить причину отключения без тестера
• При работе в условиях низких температур (ниже –20 C) проверяйте герметичность шкафа - конденсат может попасть на клеммы
