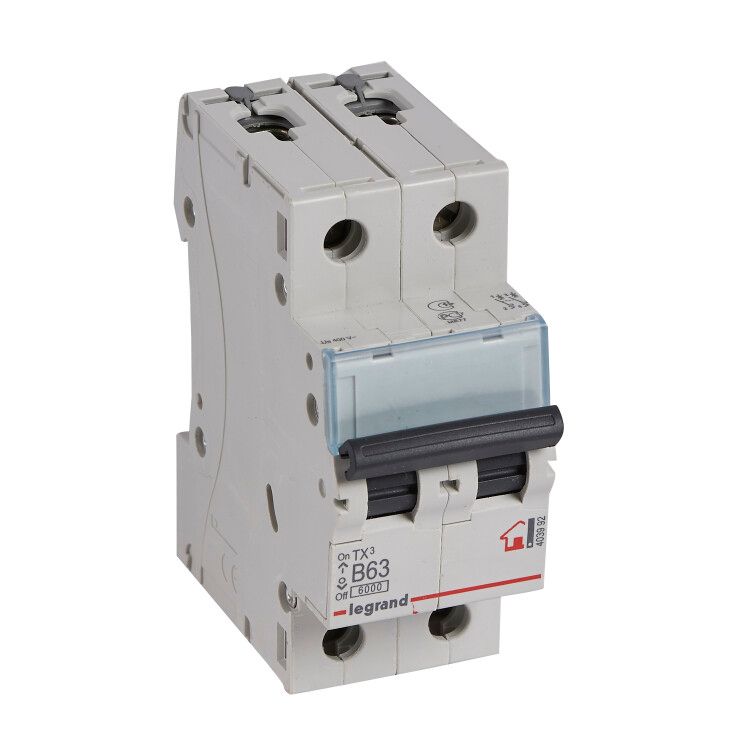

Автоматический выключатель TX 6000 - 6 кА тип характеристики B 2П 230/400 В~ 63 А 2 модуля 403992 Legrand

Автоматический выключатель Legrand TX3 6000 — надёжное устройство для защиты электрических цепей в бытовых системах. Он сочетает простую установку на DIN-рейку, высокую отключающую способность и устойчивость к перегрузкам, что делает его удобным решением для монтажа в щитках жилых домов и квартир.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Его применяют в бытовых распределительных щитах — например, для защиты групп розеток, освещения или мощной бытовой техники. Устройство работает в сетях переменного тока с напряжением до 400 В и частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 63 А — выдерживает длительную нагрузку до этой величины без срабатывания
• Количество полюсов: 2 — контролирует два фазных провода одновременно
• Номинальная отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, подходит для бытовых нагрузок (например, светильники, зарядные устройства, холодильники)
• Номинальное напряжение: 400 В / 230 В — рассчитан на трёхфазные и однофазные сети
• Количество модулей: 2 — занимает две ячейки на DIN-рейке, компактен
• Максимальное сечение кабеля: 35 мм² — позволяет подключать толстые медные провода
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Диапазон температур: от -25 до +70 °C — работает в неотапливаемых помещениях, включая подвалы и чердачные щитовые
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая риск повреждения оборудования
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 — соответствует международным требованиям к бытовым и промышленным автоматическим выключателям
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью
• Гарантия: 24 месяца

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать его защёлкой — для демонтажа оттяните её отверткой через специальное отверстие. Устройство совместимо со всеми шинами и клеммниками, подходящими под серию TX3. Глубина монтажа составляет 44 мм — учитывайте этот размер при проектировании щита. Подходит для скрытого монтажа в стеновых нишах, если соблюдены условия доступа для обслуживания.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что гарантирует точность срабатывания и долговечность. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий — поэтому устройство обязательно устанавливается в закрытый электрошкаф.

Преимущества

• Надёжное срабатывание по характеристике B — идеально для бытовых потребителей с плавными пусковыми токами
• Фиксация на DIN-рейке с защёлкой — быстрая установка и замена без инструментов
• Широкий допуск по сечению кабеля (до 35 мм²) — позволяет использовать одинаковый выключатель для разных нагрузок
• Устойчивость к низким температурам — можно применять в неотапливаемых местах
• Совместимость с другими элементами серии TX3 — легко формировать единый щит

Ограничения применения

• Не предназначен для открытой установки — IP20 не защищает от влаги и пыли
• Не рекомендован для промышленных объектов с высокими пусковыми токами (например, крупные двигатели); для них лучше выбрать характеристику C или D
• Не подходит для постоянной работы при токе выше 63 А — возможен выход из строя
• Не имеет функции дифференциальной защиты — для защиты от утечек требуется дополнительно устанавливать УЗО

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение питания кондиционера или бойлера мощностью до 14 кВт
• Щитовая в подъезде — для распределения энергии по квартирам
• Дополнение в существующем щите Legrand TX3 — благодаря унифицированному дизайну и креплению

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля — для 63 А оптимально использовать медный провод 10–16 мм², но максимум — 35 мм²
• При установке в щит с несколькими выключателями оставляйте свободное место рядом — для лучшего теплоотвода
• Не используйте этот выключатель вместо УЗО — он не реагирует на утечки тока, только на перегрузки и КЗ
• При замене старого автомата сверьте характеристику (B), номинал (63 А) и количество полюсов — чтобы не нарушить координацию защиты
• Для скрытого монтажа убедитесь, что крышка щита открывается полностью — иначе невозможно будет сбросить автомат после срабатывания
