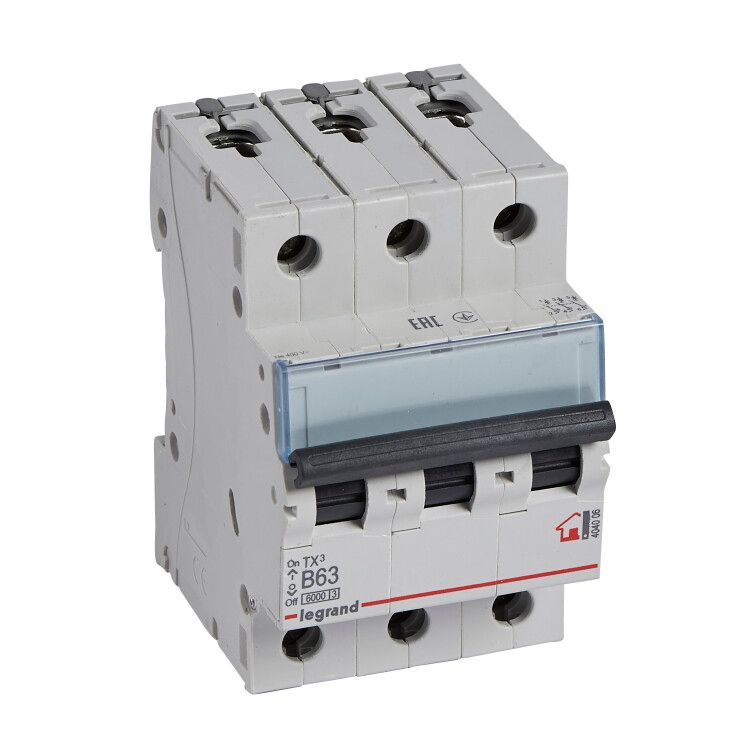

Выключатель автоматический модульный 3п B 63А 6кА TX3 6000 3мод. 400В Leg 404006 Legrand

Автоматический выключатель Legrand TX3 6000 - трёхполюсный устройство на 63 А с характеристикой B и отключающей способностью 6 кА, предназначенное для защиты электрических цепей в бытовых и аналогичных объектах. Устройство устанавливается на DIN-рейку и соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с однофазной или трёхфазной сетью переменного тока 400 В. Подходит для защиты групповых линий освещения, розеток, бытовых приборов и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с небольшим пусковым током (например, освещение, бытовые приборы)
• Род тока: переменный (AC) - работает только в сетях с частотой 50/60 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды; предназначено для установки внутри закрытых щитов
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при работе в условиях повышенного напряжения
• Рабочая температура: от -25 до +70 C - допустимый диапазон для эксплуатации в неотапливаемых помещениях
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Гарантийный срок: 24 месяца
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его на рейке - фиксация происходит с помощью пластиковой защёлки снизу корпуса. Чтобы снять устройство, нужно слегка оттянуть защёлку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам сверху и снизу. Рекомендуется использовать кабели с сечением до 35 мм2, плотно затягивать зажимы, чтобы избежать нагрева. Устройство совместимо со всеми типами шин и клеммных колодок, используемых в щитах с DIN-монтажом.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 6000 соответствует требованиям международных стандартов IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск повреждения проводки. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но требует установки только во внутренних щитах. Устройство имеет сертификаты соответствия и прошло проверки на термическую и электромагнитную стойкость.

Преимущества

• Надёжная работа благодаря двойному расцеплению: тепловому (при длительной перегрузке) и магнитному (при КЗ)
• Удобная фиксация на DIN-рейке с возможностью быстрого демонтажа
• Широкий диапазон рабочих температур - подходит для холодных и жарких условий
• Поддержка больших сечений кабелей (до 35 мм2) - удобно для мощных линий
• Соответствие европейским стандартам качества и безопасности

Ограничения применения

• Не предназначен для установки на открытом воздухе или в сырых помещениях - степень защиты IP20 не защищает от влаги и пыли
• Характеристика B не рекомендуется для нагрузок с высокими пусковыми токами (например, двигатели, компрессоры) - возможны ложные срабатывания
• Не подходит для систем постоянного тока (DC) - только для переменного тока 50/60 Гц
• Не имеет функции дистанционного управления или сигнализации - требуется внешнее оборудование для удалённого контроля

Примеры использования

• Защита трёхфазной группы розеток в квартире или офисе
• Щитовая защита осветительных контуров в многоквартирном доме
• Комплектация распределительного щита на даче или в гараже
• Обеспечение безопасности линии питания для кондиционеров, бойлеров и другого оборудования с умеренной пусковой нагрузкой

Практические советы

• Выбирая автомат Legrand TX3 6000, убедитесь, что ваша сеть действительно требует именно 63 А - более высокий ток увеличит нагрузку на проводку
• При подключении кабелей сечением 25–35 мм2 используйте наконечники (наконечник-штырь или трубчатый), чтобы обеспечить надёжный контакт
• Не устанавливайте этот выключатель рядом с источниками тепла - он может работать некорректно при температуре выше 70 C
• Если нужна защита двигателей или насосов - выбирайте характеристику C или D вместо B
• Проверьте глубину монтажа (44 мм): убедитесь, что в щите хватает места для всех устройств и проводов
• Для обслуживания всегда отключайте питание перед снятием автомата - даже при выключенном положении рычага часть контактов остаётся под напряжением
