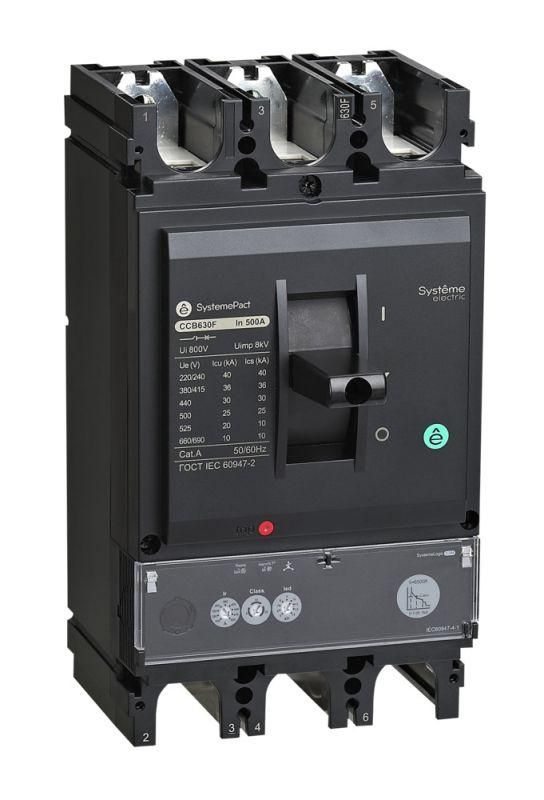

Автоматический выключатель в литом корпусе SPC630 100КА S2.3M 3P3D 500A - SPC630S50023M3DF APC

Автоматический выключатель в литом корпусе SPC630 100кА S2.3M 3P3D 500A от Systeme Electric предназначен для защиты электродвигателей мощностью до 250 кВт в промышленных сетях 400 В. Этот аппарат сочетает функции автоматического выключения и тепловой/магнитной защиты, входя в состав систем управления с контакторами. Артикул spc630s50023m3df относится к серии SystemePact CCB.

Назначение и область применения

SPC630 100кА S2.3M 3P3D 500A применяется в цепях питания электродвигателей, где требуется надёжная защита от перегрузок, коротких замыканий и неполнофазного режима. Устройство устанавливается совместно с контактором в качестве основного коммутационного и защитного элемента. Подходит для использования на станках, насосах, компрессорах, конвейерах и других промышленных установках с частыми пусками.

Технические характеристики

• Номинальный ток: 500 A
• Категория использования: AC-21B (для двигателей)
• Максимальная отключающая способность: 100 кА при 415 В переменного тока
• Число полюсов: 3P3D (три полюса + три контактных дугогасительных камеры)
• Расцепитель: SystemeLogic 2 M - электронный, трёхступенчатый (длительная перегрузка, кратковременная перегрузка, короткое замыкание)
• Конструкция: литой корпус - высокая механическая прочность и герметичность
• Напряжение изоляции: до 690 В
• Степень защиты: IP65 (защита от пыли и струй воды)

Совместимость и монтаж

SPC630 100кА S2.3M 3P3D 500A совместим с контактными устройствами серии SystemePact CCB. Для монтажа используются шины DIN 35 мм. Кабельные соединения выполняются через зажимы с моментом затяжки 8–10 Нм. Обязательно соблюдать посадочные габариты: ширина устройства 112,5 мм, глубина - 170 мм. Не допускается установка рядом с источниками сильного нагрева или в условиях постоянной вибрации выше 1g.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Сертифицировано для применения в промышленных электроустановках. Расцепитель SystemeLogic 2 M имеет регулируемые пороги срабатывания, что позволяет точно адаптировать защиту под конкретный двигатель.

Преимущества

• Высокая предельная отключающая способность (100 кА) - безопасная работа даже при серьёзных аварийных токах
• Электронный расцепитель S2.3M обеспечивает точную защиту от неполнофазного режима - исключает перегрев двигателя при потере фазы
• Литой корпус повышает долговечность и снижает риск повреждений при монтаже и эксплуатации
• Интеграция с другими элементами системы SystemePact CCB упрощает проектирование и обслуживание

Ограничения применения

• Не предназначена для защиты осветительных нагрузок или бытовых приборов
• Запрещено использовать вне температурного диапазона –25C…+70C
• Не рекомендуется применять в средах с повышенной концентрацией химически активных паров (например, серная кислота, щёлочи)
• Не поддерживает дистанционное управление - требует ручного включения после срабатывания

Примеры использования

• Защита асинхронного двигателя 200 кВт на конвейерной линии в пищевой промышленности
• Комплексная система управления насосной станцией с двумя рабочими и одним резервным двигателями
• Щитовая защита вентиляторов крупного воздушного компрессора на заводе

Практические советы

• Перед установкой проверьте соответствие номинала автомата (500 А) расчетному току двигателя с учётом пускового тока (обычно 5–7×Iном)
• Настройте расцепитель S2.3M по паспорту двигателя - особенно важно задать время срабатывания при длительной перегрузке
• Обеспечьте доступ к кнопкам сброса и тестирования - они находятся спереди, не закрывайте крышкой
• При использовании нескольких аппаратов в одном щите соблюдайте минимальный интервал 50 мм между устройствами для теплоотвода
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых включениях
