Автоматический выключатель в литом корпусе SPD250 3P 50Ка 500В постоянный ток / 4P 20Ка TMD100 750В - SPD2503N4B1004D APC

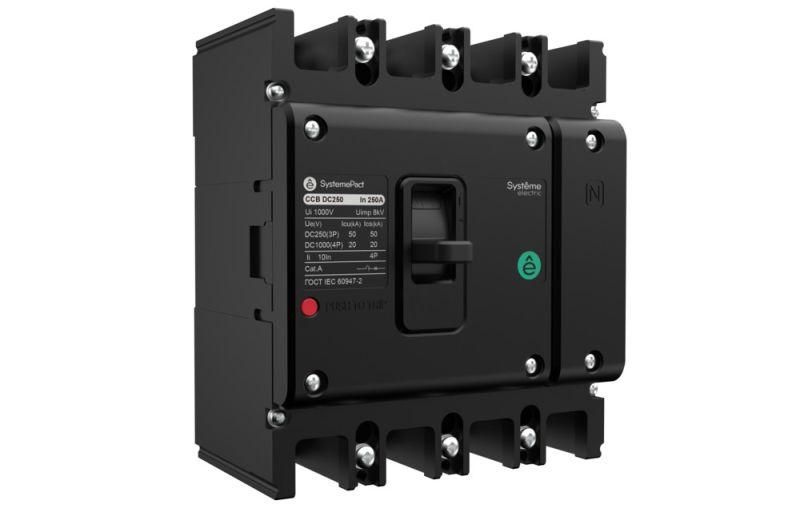

Автоматический выключатель в литом корпусе SPD250 3P 50кА 500В постоянный ток / 4P 20кА 3P TMD100 750В постоянный ток - устройство серии SystemePact CCB DC от бренда Systeme Electric, предназначенное для защиты цепей постоянного тока от перегрузок и коротких замыканий. Артикул spd2503n4b1004d соответствует модели с четырьмя полюсами и номинальным током 100 А, рассчитанной на работу до 750 В постоянного тока.

Назначение и область применения

Этот автоматический выключатель используется для редких операций включения и отключения цепей постоянного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Подходит для систем с высокой мощностью: солнечные электростанции, системы хранения энергии на базе аккумуляторов, тяговые сети, промышленные зарядные устройства, электромобили и другие объекты с постоянным током напряжением до 750 В.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Номинальный ток (Iu): 100 А
• Номинальная отключающая способность (Icu): 50 кА при 500 В постоянного тока (3P); 20 кА при 750 В постоянного тока (4P)
• Номинальное напряжение: 250–750 В постоянного тока
• Количество полюсов: 3 или 4 (в зависимости от модификации)
• Тип расцепителя: Термомагнитный - сочетание тепловой защиты от перегрузки и магнитной защиты от КЗ
• Конструктивное исполнение: Стационарное - фиксируется на монтажной плате, не является встраиваемым
• Метод управления: Ручной привод - включение и отключение осуществляются рычагом
• Защита по минимальному напряжению: Да - автомат отключается при снижении напряжения ниже установленного порога
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство устанавливается на монтажные элементы - стандартные DIN-рейки или специальные платформы для стационарного монтажа. Для сборки требуется совпадение габаритов и шага крепления. Модель spd2503n4b1004d имеет четыре полюса и предназначена для подключения четырёх проводов постоянного тока. Совместим со стандартными аксессуарами Series PACT (например, дополнительными контактами, блокировками, приводами удалённого управления), а также с уникальными комплектами для последовательного подключения полюсов - что позволяет увеличивать надёжность при работе с высокими токами.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для оборудования постоянного тока, включая IEC 60947-2. Применение термомагнитного расцепителя обеспечивает селективность и точность отключения. Защита по минимальному напряжению предотвращает автономную работу оборудования при просадке питания, что важно для безопасности персонала и целостности системы.

Преимущества

• Высокая отключающая способность - до 50 кА при 500 В, что делает её подходящей для мощных PV-систем и аккумуляторных массивов
• Поддержка работы до 750 В постоянного тока - покрывает большинство современных промышленных DC-сетей
• Функция защиты по минимальному напряжению - снижает риск опасных режимов работы при сбоях питания
• Совместимость с универсальными аксессуарами - можно легко доработать под нужды проекта
• Литой корпус обеспечивает механическую прочность и долгий срок службы даже в условиях вибраций

Ограничения применения

• Не предназначен для частых коммутаций - более 10–15 включений в день может снизить срок службы контактов
• IP20 не допускает использование во влажных, запылённых или открытых помещениях - требует установки внутри щита или шкафа
• Не работает в цепях переменного тока - применение в AC-сетях недопустимо и опасно
• Максимальный ток - 100 А; для больших значений необходимо использовать другую модель серии
• Требуется соблюдение полярности при подключении - неверное подсоединение может вызвать отказ расцепителя

Примеры использования

• Щитовая защита солнечных инвертеров в фотоэлектрических станциях
• Отключение аккумуляторных батарей в системах бесперебойного питания (UPS)
• Защита силовых цепей электрокаров и зарядных станций
• Коммутация и защита цепей постоянного тока в железнодорожном транспорте
• Распределительные щиты промышленных производств с DC-питанием (например, сварочные автоматы)

Практические советы

• Перед установкой проверьте соответствие напряжения вашей сети максимальному значению 750 В постоянного тока - превышение недопустимо
• При использовании нескольких полюсов убедитесь, что все контакты подключены правильно и одинаково нагружены
• Для удобства обслуживания используйте дополнительные вспомогательные контакты - они позволяют сигнализировать состояние автомата через внешние устройства
• Обязательно закрепите устройство на жёсткой поверхности - вибрации могут ослабить контактные группы
• При замене старого аппарата сравните тип расцепителя и отключающую способность - SPD250 3P 50кА 500В постоянный ток / 4P 20кА 3P TMD100 750В постоянный ток нельзя заменить на менее мощный аналог без пересчёта всей системы
