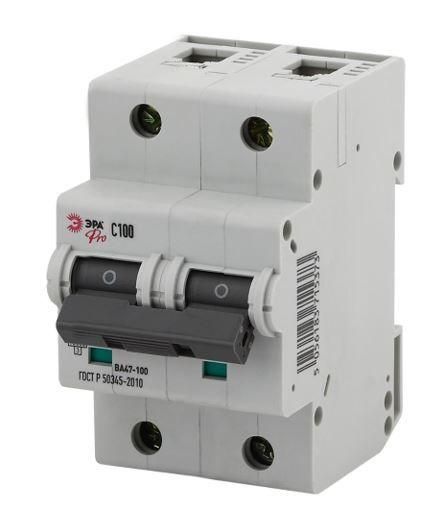

Автоматический выключатель ВА 47-100 2Р 32А 10 кА кривая С - Б0048864 ЭРА

Автоматический выключатель ВА47-100 2 полюса 32А 10кА кривая С от ЭРА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для бытовых и промышленных применений, обеспечивает надёжное отключение при высоких токах и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель ВА47-100 2 полюса 32А 10кА кривая С защищает электрические сети от повреждений, вызванных перегрузкой или коротким замыканием. Он используется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется управление и защита двухфазной нагрузки. Подходит для защиты освещения, розеточных групп, тепловых приборов и маломощного оборудования.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC), частотой 50 Гц.
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить.
• Количество полюсов: 2 - отключаются два фазных провода одновременно, подходят для сетей 220/380 В.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, люминесцентные лампы, насосы, компрессоры.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения до этого значения.
• Номинальное импульсное напряжение: 4000 кВ - устойчивость к высоковольтным импульсам, например, от грозовых разрядов.
• Класс токоограничения: 3 - быстрое отключение (менее 10 мс), снижающее термическое воздействие на проводку.
• Поперечное сечение проводника: 1–35 мм2 - совместим с медными проводами от 1 до 35 квадратных миллиметров.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды.
• Количество модулей DIN: 2 - занимает две стандартные ширины на рейке (17,5 мм каждый).
• Глубина монтажа: 73 мм - требует свободного места внутри щита для установки и обслуживания.
• Рабочий температурный диапазон: -40…+50 C - можно использовать в неотапливаемых помещениях, на улице (в закрытых щитах).

Совместимость и монтаж

Автоматический выключатель ВА47-100 2 полюса 32А 10кА кривая С устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания корпуса на направляющие. Для подключения используются зажимы с винтами - затягивать необходимо усилием, соответствующим сечению провода (не перетягивать!). Устройство подходит для скрытого монтажа в нишах и стеновых шкафах благодаря компактной глубине. Обеспечьте достаточный воздушный зазор вокруг аппарата для теплоотвода.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Категория перенапряжения III указывает на возможность работы в распределительных сетях третьего уровня (например, вводные щиты). Класс токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах. Наличие изоляционного корпуса и защитного механизма исключает случайный контакт с токоведущими элементами.

Преимущества

• Увеличенная отключающая способность (10 кА) - надёжно справляется с аварийными токами даже в промышленных сетях.
• Кривая срабатывания C - идеально сочетается с типичными нагрузками в быту и на производстве.
• Широкий диапазон температур - позволяет использовать в холодных регионах и неотапливаемых помещениях.
• Максимальное сечение провода 35 мм2 - поддерживает мощные линии без необходимости переходников.
• Интегрированная система дугогашения - минимизирует риск возгорания при отключении больших токов.

Ограничения применения

• Не предназначено для защиты цепей постоянного тока (DC) - только для переменного тока AC.
• IP20 не допускает использование во влажных или запылённых открытых зонах - требует герметичного щита.
• Не рекомендован для защиты двигателей с очень высоким пусковым током (более 8×Iн) - лучше выбрать кривую D.
• Запрещено использовать в качестве основного рубильника для частого ручного включения/выключения - предназначен только для аварийного отключения.

Примеры использования

• Защита группы розеток в квартире или офисе (до 32 А суммарной нагрузки).
• Щитовая защита нагревательных приборов: бойлеров, тепловых завес, конвекторов.
• Линия питания насосов, вентиляторов, компрессоров с умеренной пусковой нагрузкой.
• Входной автомат в распределительном щите многоквартирного дома (при условии согласования с проектом).

Практические советы

• Выбирая автомат ВА47-100 2 полюса 32А 10кА кривая С, проверьте соответствие сечения кабеля - провод должен быть не менее 4 мм2 для 32 А в меди.
• При установке в щит с несколькими автоматами соблюдайте порядок: сверху - ввод, затем - по убыванию нагрузки.
• Не используйте этот выключатель вместо УЗО - он не реагирует на ток утечки. Для защиты человека нужен отдельный дифференциальный автомат или УЗО.
• Проверяйте плотность контакта после первого включения - через неделю-две повторно подтяните винты, особенно при использовании алюминиевых проводов.
• Артикул б0048864 - это оригинальный продукт ЭРА; убедитесь, что вы получили сертифицированный аппарат с маркировкой и документацией.
