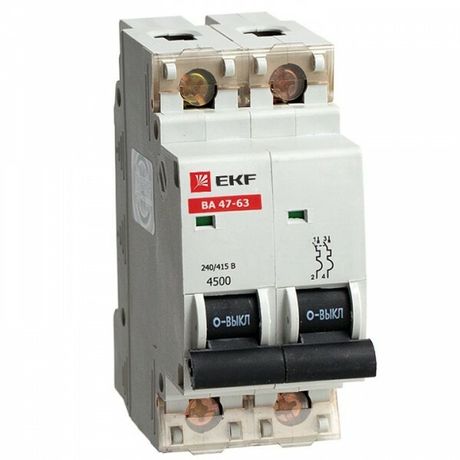

Выключатель автоматический двухполюсный 1А С ВА47-63 4.5кА пломба - mcb4763-2-01C EKF

Автоматический выключатель ВА 47-63 от EKF — надёжное устройство для защиты цепей от перегрузок и коротких замыканий. Модель с двумя полюсами, номиналом 1 А и характеристикой C подходит для управления нагрузками в бытовых и промышленных системах. Артикул mcb4763-2-01c соответствует серии PROxima и оснащён пломбой для предотвращения несанкционированного доступа.

Назначение и область применения

Автоматический выключатель ВА 47-63 предназначен для защиты электрических цепей переменного тока от сверхтоков — перегрузок и коротких замыканий. Устройство используется в распределительных щитах жилых домов, офисов, производственных участках и объектах инфраструктуры. Подходит для защиты групповых линий освещения, розеток, маломощного оборудования. Применяется там, где требуется одновременное отключение фазы и нейтрали.

Технические характеристики

• Номинальный ток: 1 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2P — отключает одновременно фазу и нейтраль, обеспечивает безопасную изоляцию цепи.
• Отключающая способность: 4,5 кА — способность гасить дугу при аварийном токе до 4500 А.
• Характеристика срабатывания: C — срабатывает при токе 5–10 крат от номинала; оптимизирована для нагрузок с умеренным пуском (например, люминесцентные светильники, насосы, малые двигатели).
• Номинальное напряжение: 400 В — рассчитан на работу в сетях 230/400 В AC.
• Частота: 50 Гц — совместим с сетями России и стран СНГ.
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Класс токоограничения: 3 — высокая скорость отключения, снижающая тепловую энергию при КЗ.
• Категория перенапряжения: III — предназначено для установки в распределительных устройствах среднего уровня.
• Потери мощности: 2,4 Вт — энергопотребление самого автомата при работе, минимальное.
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность.
• Способ монтажа: DIN-рейка — стандартная установка на рейку шириной 35 мм.
• Количество модулей: 2 — занимает два модуля на DIN-рейке, что позволяет легко комбинировать с другими автоматами.
• Глубина установочная: 50 мм — необходимый зазор для правильной установки в шкафу.
• Отключение нейтрали: Да — нейтральный провод также размыкается, повышает безопасность при обслуживании.
• Максимальное сечение кабеля: 25 мм² — можно подключать медные провода до этого сечения.
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) — соответствие международным требованиям к автоматическим выключателям для бытового и аналогичного использования.

Совместимость и монтаж

Автоматический выключатель ВА 47-63 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в щитах EKF, IEK, Schneider Electric и других производителей. Для монтажа достаточно защёлкнуть корпус на рейке. Подключение проводов осуществляется через верхние и нижние зажимы — вход и выход можно менять местами. Обязательно использовать клеммник с подходящим сечением (до 25 мм²) и затягивать болты усилием, достаточным для плотного контакта, но без перегрузки. Пломба на корпусе не требует специальных инструментов для вскрытия — её можно снять руками, но после этого необходимо восстановить герметичность и зарегистрировать вмешательство.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-1-2010 и МЭК 60898-2, что гарантирует точность срабатывания, термостойкость и долговечность. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. Отключение нейтрали исключает опасность сохранения потенциала на оборудовании после отключения. IP20 не защищает от внешней среды — устройство нельзя устанавливать вне щита или в сырых помещениях без дополнительной защиты.

Преимущества

• Двухполюсное отключение фазы и нейтрали — повышает безопасность при ремонте и диагностике.
• Пломба на корпусе — препятствует несанкционированному изменению параметров защиты.
• Высокая отключающая способность (4,5 кА) — надёжно работает даже при значительных аварийных токах.
• Совместимость с серией PROxima — единый дизайн, цветовая маркировка и удобство сборки щитов.
• Низкий уровень собственного потребления (2,4 Вт) — не нагревает щит и не влияет на энергоэффективность системы.

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или открытых площадках — степень защиты IP20 недостаточна.
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (более 10×Iн); лучше выбрать характеристику D.
• Не предназначен для работы при напряжении выше 400 В или постоянном токе — только переменный ток 50 Гц.
• Не имеет функции дифференциального тока — для защиты от утечек нужен отдельный УЗО.
• При использовании в холодных условиях ниже −40 °C возможны изменения механической чувствительности — проверьте условия хранения и эксплуатации.

Примеры использования

• Защита группы розеток в квартире или офисе с маломощной техникой (телевизоры, зарядки, компьютеры).
• Отключение осветительных цепей с люминесцентными или LED-светильниками, имеющими умеренный пусковой ток.
• Щитовые автоматы в производственных линиях для контроля питания контроллеров, датчиков, пневматических клапанов.
• Распределительные щиты на объектах ЖКХ, школах, больницах — как часть многоступенчатой системы защиты.

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля не превышало 25 мм² — иначе контакт будет плохим, а клемма перегреется.
• Если в щите мало места — учтите глубину установки (50 мм): выбирайте шкафы с внутренним размером минимум 60–70 мм.
• Пломбу не срывайте без необходимости — она указывает на целостность заводской настройки. После вскрытия оформите акт в журнале учета.
• Для комплексной защиты параллельно с этим автоматом установите УЗО — он не защищает от утечек тока на землю.
• При замене старого автомата — обязательно отключите питание всей цепи. Нейтраль тоже отключается, но источник может быть общим.
