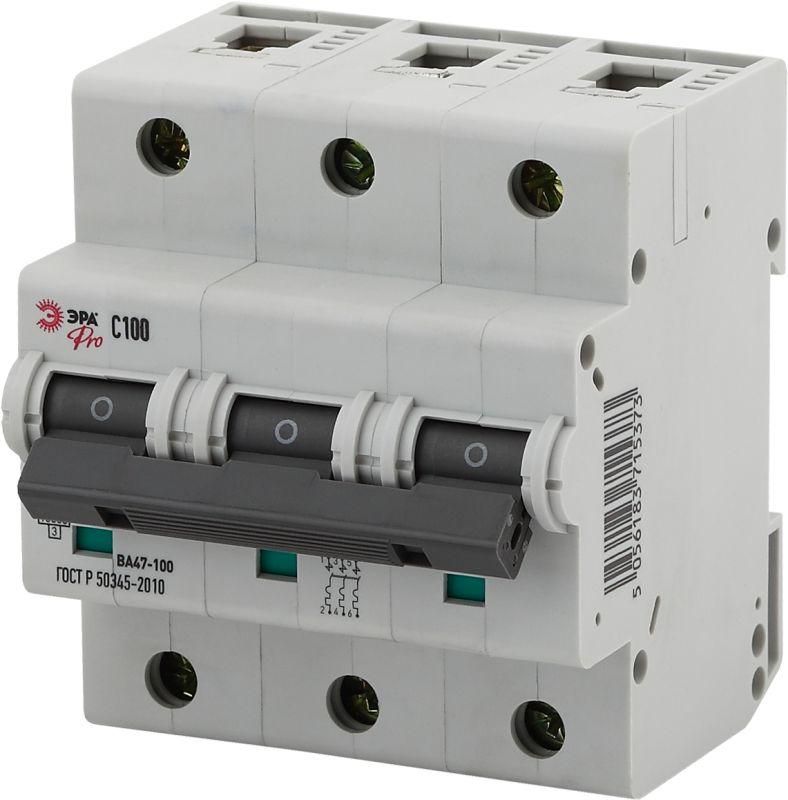

Автоматический выключатель ВА47-100 3Р 32А 10кА кривая D - Б0048876 ЭРА

Автоматический выключатель ВА47-100 32А 10кА кривая D от ЭРА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство рассчитано на работу в сетях переменного тока с номинальным напряжением до 400 В и подходит для установки на DIN-рейку в щитах промышленного и бытового назначения.

Назначение и область применения

Автоматический выключатель ВА47-100 32А 10кА кривая D защищает силовые цепи от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Кривая срабатывания D позволяет устройству выдерживать кратковременные высокие пусковые токи, характерные для мощных двигателей, сварочных аппаратов и компрессоров. Подходит для установки в распределительных щитах производственных линий, насосных станций, HVAC-систем, а также в крупных жилых домах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключая риск работы при частичном отключении.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: D - задержка срабатывания при пиковых токах (до 10–20× I_n), что предотвращает ложные срабатывания при запуске оборудования.
• Номинальное напряжение: 400 В AC - предназначено для трёхфазных сетей 380/400 В.
• Номинальное напряжение изоляции: 660 В - обеспечивает надёжную изоляцию даже при кратковременных скачках напряжения.
• Способ монтажа: DIN-рейка - совместим со стандартной рейкой шириной 35 мм.
• Количество модулей DIN: 3 - занимает три стандартных модуля (по 17,5 мм каждый).
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Поперечное сечение провода: 1…35 мм2 - поддерживает подключение медных проводов от 1 до 35 квадратных миллиметров.
• Степень защиты IP20: защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли - применяется только внутри закрытых щитов.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ.
• Глубина монтажа: 73 мм - требует достаточного свободного пространства в шкафу.
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких помещениях, включая неотапливаемые здания.
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам (например, от молний или коммутаций).
• Степень загрязнения 2: допустимо наличие неметаллической пыли и временной проводящей влаги - типично для промышленных помещений.
• Категория перенапряжения III: предназначен для установки в распределительных цепях второго уровня (между основным вводом и потребителями).
• Подходит для скрытого монтажа: да - можно устанавливать в нишах стен, если соблюдены требования доступа для обслуживания.

Совместимость и монтаж

Автоматический выключатель ВА47-100 32А 10кА кривая D монтируется на стандартную DIN-рейку типа C. Для правильного подключения используйте провода сечением 1–35 мм2. Зажимы рассчитаны на многожильные и одножильные провода - перед затяжкой рекомендуется зачистить концы на 9–10 мм. Монтаж возможен как вертикально, так и горизонтально. Обеспечьте минимальную глубину шкафа 73 мм. Убедитесь, что рядом с выключателем есть место для открывания крышки щита - он не имеет функции дистанционного управления.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Применяет класс токоограничения 3, что снижает риск повреждения кабеля и оборудования при КЗ. Номинальное импульсное напряжение 4000 кВ обеспечивает защиту от перенапряжений, вызванных внешними факторами. IP20 гарантирует безопасность при случайном контакте с корпусом, но не защищает от влаги - применение вне герметичных шкафов недопустимо.

Преимущества

• Высокая отключающая способность (10 кА) делает его подходящим для промышленных объектов с большими токами КЗ.
• Кривая D минимизирует ложные срабатывания при пуске мощных двигателей.
• Широкий диапазон рабочих температур (-40...+50 C) позволяет использовать в суровых климатических условиях.
• Класс токоограничения 3 снижает термическое воздействие на проводку во время аварии.
• Поддержка проводов до 35 мм2 упрощает подключение тяжёлых нагрузок без переходников.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока (DC) - только для переменного тока (AC).
• IP20 не обеспечивает защиту от влаги, пыли и агрессивных сред - нельзя устанавливать на улице, в сырых помещениях или без кожуха.
• Не подходит для слаботочных цепей (сигнализация, управление) - только для силовой сети 400 В.
• Требует места для обслуживания: нельзя полностью закрывать крышкой без возможности доступа к рычагу включения/выключения.
• Не имеет встроенной дифференциальной защиты - для защиты от утечек требуется отдельный УЗО.

Примеры использования

• Защита трёхфазного двигателя насоса в канализационной станции.
• Щитовая защита группы кондиционеров в офисном здании.
• Входной автомат в распределительном щите производственного цеха с несколькими сварочными аппаратами.
• Цепь питания компрессора в холодильной камере с высоким пусковым током.

Практические советы

• Выбирая автомат ВА47-100 32А 10кА кривая D, проверьте соответствие сечения кабеля - слишком тонкий провод может перегреваться даже при номинальном токе.
• Используйте этот выключатель только в паре с УЗО, если требуется защита от поражения током.
• При монтаже в металлическом щите убедитесь, что корпус не замыкает фазы на землю - избегайте попадания металлической стружки внутрь.
• Не устанавливайте несколько выключателей плотно друг к другу без воздушного зазора - при работе они нагреваются, особенно при нагрузке выше 80%.
• Проверяйте состояние контактов каждые 1–2 года - при частых отключениях возможен износ механических элементов.
