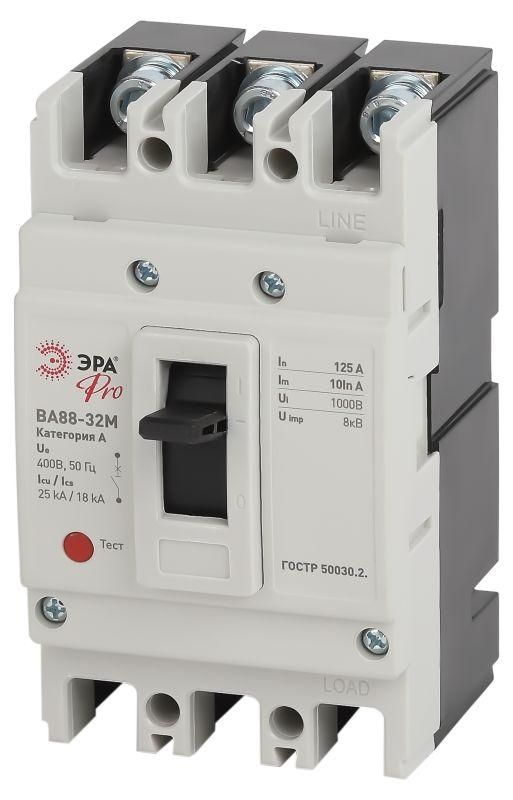

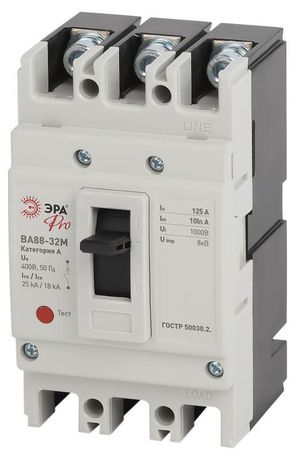

Автоматический выключатель ВА88-32М PRO SVA10-3-0080-E 3Р 80А 25кА | Б0051912 ЭРА

Автоматический выключатель ВА88-32М PRO SVA10-3-0080-E 3P 80A 25kA - это трёхполюсное устройство для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Он предназначен для установки на монтажную плату и используется в промышленных системах с напряжением до 400 В. Бренд ЭРА обеспечивает надёжность и соответствие стандартам для оборудования средней и высокой мощности.

Назначение и область применения

Автоматический выключатель ВА88-32М PRO SVA10-3-0080-E 3P 80A 25kA защищает электрические цепи от:

• Перегрузок - когда ток превышает допустимую величину;
• Коротких замыканий - при внезапном росте тока до аварийных значений;
• Снижения напряжения ниже безопасного уровня - функция защиты по минимальному напряжению отключает нагрузку при просадке сети.

Устройство применяется в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется точная защита и частые оперативные включения/отключения. Подходит для систем с номинальным током до 80 А и напряжением до 400 В.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях переменного тока до этого значения.
• Номинальный ток: 80 А - максимальный постоянный ток, который выдерживается без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до 25 тысяч ампер.
• Тип расцепителя: Минимального напряжения - отключает при падении напряжения ниже заданного порога, даже если ток в пределах нормы.
• Диапазон настройки защиты от перегрузки: 80 А - фиксированная настройка, не регулируемая.
• Степень защиты IP30: Защита от твердых предметов больше 2,5 мм, но не от воды - подходит только для внутреннего монтажа в закрытых шкафах.
• Тип подключения: Болтовое - провода крепятся болтами на клеммах.
• Тип элемента управления: Перекидной рычаг - удобный механический переключатель для ручного включения и отключения.
• Способ монтажа: Монтажная плата - устанавливается на DIN-рейку или жестко крепится к плате через отверстия.
• Конструкция: Встраиваемое устройство с втычным подключением - позволяет легко извлекать и менять при необходимости, не отсоединяя всю проводку.
• Вспомогательные контакты: Отсутствуют - нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Автоматический выключатель ВА88-32М PRO SVA10-3-0080-E 3P 80A 25kA совместим с DIN-рейками стандарта EN 60715. Установка выполняется на монтажную плату с помощью крепёжных отверстий. Для подключения используйте медные провода сечением до 35 мм2. Кабель зажимается болтами - затягивать необходимо моментом 1–1,5 Нм, чтобы избежать повреждения клемм. Обязательно проверьте плотность контакта после монтажа - плохой контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяется в соответствии с правилами ПУЭ для электроустановок до 1000 В. Конструкция выполнена в литом корпусе - исключает доступ к токоведущим частям при установленном положении. Однако из-за степени защиты IP30 запрещено использование во влажных помещениях, на улице или в местах с риском попадания пыли и брызг.

Преимущества

• Функция защиты по минимальному напряжению - предотвращает повреждение оборудования при просадке сети, что особенно важно для чувствительных приводов и контроллеров.
• Втычной механизм - позволяет быстро заменить выключатель без демонтажа всей системы.
• Высокая отключающая способность (25 кА) - обеспечивает надёжную работу в условиях сильных коротких замыканий.
• Жёсткая настройка на 80 А - исключает случайную перенастройку, повышает безопасность в промышленных условиях.

Ограничения применения

• Не подходит для внешних установок - степень защиты IP30 не защищает от влаги и пыли.
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы состояния или дистанционное управление.
• Фиксированный ток срабатывания - нельзя настроить на меньший или больший ток, только для конкретной нагрузки 80 А.
• Требуется монтаж на плату - не подходит для обычных щитов с DIN-рейкой без адаптера.

Примеры использования

• Щит управления промышленным станком с трёхфазным двигателем 55 кВт.
• Защита конвейерной ленты в пищевой промышленности, где важна защита от просадки напряжения.
• Питание насосной группы в системе водоснабжения, требующей быстрого отключения при аварии сети.
• Распределительный щит в цехе с высокими токами короткого замыкания - благодаря 25 кА отключающей способности.

Практические советы

• Выбирая ВА88-32М PRO SVA10-3-0080-E 3P 80A 25kA, убедитесь, что ваша нагрузка точно соответствует 80 А - превышение приведёт к постоянным отключениям.
• Проверьте посадочные размеры перед монтажом - втычной тип требует точного совпадения с гнездом на плате.
• Не используйте этот выключатель там, где нужна возможность дистанционного контроля - он не имеет вспомогательных контактов.
• При сборке щита соблюдайте зазоры между аппаратами - из-за тепловыделения при работе 80 А необходима хорошая вентиляция.
• Заменяйте только при отказе - устройство не ремонтируется, так как цельнолитое исполнение.
