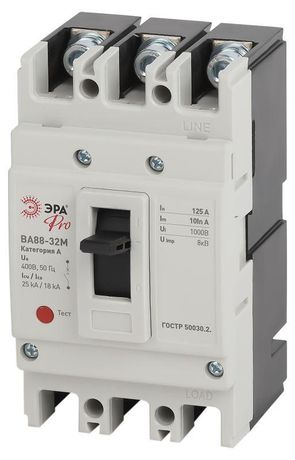

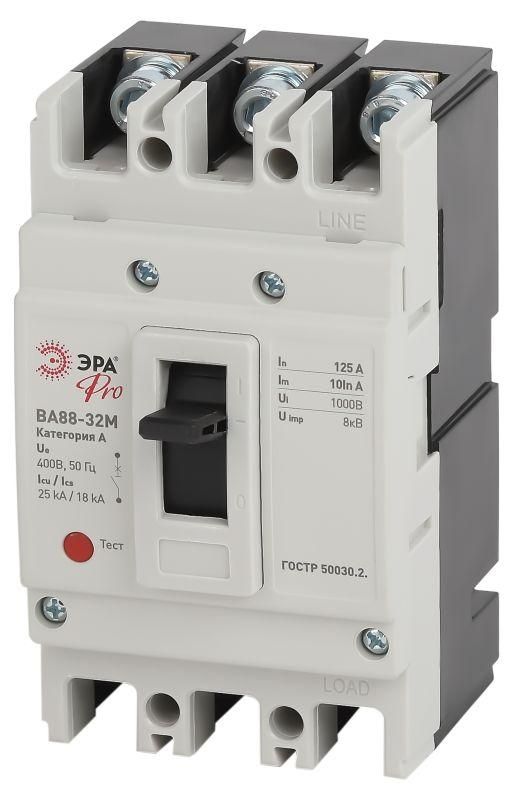

Автоматический выключатель ВА88-32М PRO SVA10-3-0125-E 3Р 125А 25кА | Б0051914 ЭРА

Автоматический выключатель ВА88-32М PRO SVA10-3-0125-E 3-полюсный 125А 25кА от бренда ЭРА предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Устройство монтируется на плату и применяется в промышленных системах с номинальным напряжением до 400 В.

Назначение и область применения

Автоматический выключатель ВА88-32М PRO SVA10-3-0125-E 3-полюсный 125А 25кА обеспечивает защиту трёхфазных сетей при аварийных ситуациях: коротком замыкании, длительной перегрузке и падении напряжения ниже порогового значения. Также он позволяет вручную включать и отключать нагрузку. Подходит для установки в щитах управления, на пультах оборудования, в системах автоматизации и на производственных линиях.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с напряжением до 400 В переменного тока.
• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер.
• Диапазон настройки защиты от перегрузки: 125 А - защита не регулируется, срабатывает строго при превышении 125 А.
• Тип расцепителя: Минимального напряжения - отключает цепь при падении напряжения ниже установленного предела (не менее 35–70 % от номинала, согласно ГОСТ).
• Степень защиты IP30 - защищён от доступа к опасным частям инструментами и предметами более 2,5 мм, но не защищён от пыли и воды.
• Тип подключения: Болтовое - силовые кабеля подсоединяются через болтовые зажимы.
• Тип элемента управления: Перекидной рычаг - удобный механический переключатель для ручного включения/отключения.
• Способ монтажа: Монтажная плата - устанавливается на печатную плату или специальную основу внутри шкафа.
• Конструкция: Встраиваемое устройство с втычным подключением - имеет контактные штыри для вставки в гнёзда на плате, что исключает необходимость в проводах между выключателем и платой.
• Вспомогательные контакты: Отсутствуют - нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Автоматический выключатель ВА88-32М PRO SVA10-3-0125-E 3-полюсный 125А 25кА совместим с платами, имеющими соответствующие гнёзда для втычных контактов. Для правильной установки необходимо:

• Убедиться, что размеры и шаг контактов совпадают с гнездами на плате.
• Закрепить устройство на плате с помощью крепёжных элементов, указанных в документации производителя.
• Подключить силовые кабеля к болтовым зажимам с моментом затяжки, рекомендованным производителем (обычно 1,5–2 Нм).
• Не использовать в условиях повышенной запылённости или влаги - IP30 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Автоматический выключатель ВА88-32М PRO SVA10-3-0125-E 3-полюсный 125А 25кА соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузки, электромагнитную - против КЗ. Расцепитель минимального напряжения выполнен в соответствии с нормами безопасности для предотвращения самозапуска оборудования после восстановления питания.

Преимущества

• Высокая отключающая способность (25 кА) - надёжно справляется с крупными аварийными токами в промышленных сетях.
• Интеграция с платами - компактная втычная конструкция экономит место и упрощает сборку.
• Защита от просадки напряжения - предотвращает повреждение чувствительного оборудования при колебаниях сети.
• Жесткая настройка на 125 А - исключает случайную корректировку, важна для стандартизованных систем.

Ограничения применения

• Не подходит для открытых помещений или мест с высокой влажностью - степень защиты IP30 не защищает от пыли и брызг.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния («вкл/выкл») к системам контроля.
• Фиксированный ток срабатывания - нельзя настроить на меньший или больший порог, даже если нагрузка меняется.
• Требуется точное соответствие гнёзд на плате - не универсальный модуль, не подлежит замене на другие типы без переделки.

Примеры использования

• Щит управления станком ЧПУ - защита от скачков напряжения и КЗ в трёхфазной сети 380 В.
• Линия конвейера на заводе - отключение при падении напряжения, чтобы избежать перегрева двигателей.
• Система автоматического освещения промзоны - ручное отключение при обслуживании без демонтажа.
• Распределительный щит с печатной платой - компактная замена старому рубильнику с функцией защиты.

Практические советы

• Перед монтажом проверьте, что напряжение в сети не превышает 400 В - превышение может вызвать пробой изоляции.
• При использовании в системах с частыми отключениями - убедитесь, что механизм рычага не заклинивает; периодически смазывайте подвижные части сухой смазкой.
• Если требуется сигнализация состояния - используйте внешний реле или выберите другую модель с вспомогательными контактами.
• Не устанавливайте рядом с источниками тепла - температура выше +40 C может снизить реальную отключающую способность.
• При замене - всегда сверяйте артикул ВА88-32М PRO SVA10-3-0125-E с оригиналом, так как аналоги могут отличаться по габаритам и контактам.
