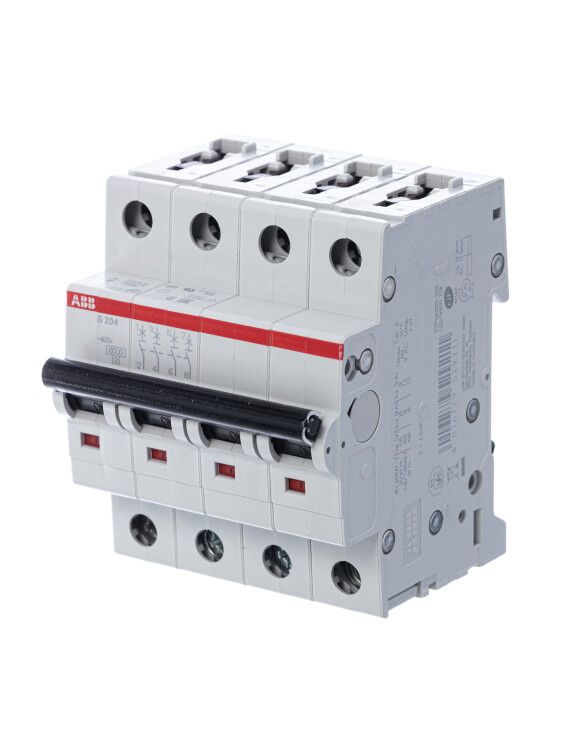

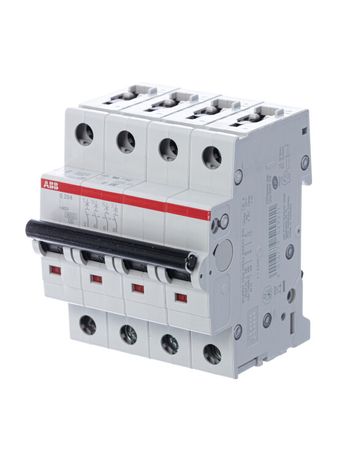

Выключатель автоматический четырехполюсный S204 63А C 6кА (S204 C63) | 2CDS254001R0634 ABB

Степень защиты (IP) для автоматических выключателей модульных:

• IP20 - Защита от пыли и твердых предметов размером более 12,5 мм, отсутствие защиты от влаги.
• IP21 - Защита от пыли и твердых предметов размером более 12,5 мм, защита от вертикальных капель воды.
• IP2X - Защита от пыли и твердых предметов размером более 12,5 мм, степень защиты от влаги может быть разной.
• IP30 - Защита от пыли и твердых предметов размером более 2,5 мм, отсутствие защиты от влаги.
• IP40 - Защита от пыли и твердых предметов размером более 1 мм, отсутствие защиты от влаги.

Выбор степени защиты зависит от условий эксплуатации выключателя и необходимости обеспечения защиты от пыли или влаги.

Номинальный ток - это ключевое свойство автоматических выключателей модульных, определяющее максимальный ток, при котором выключатель может безопасно работать без срабатывания. Варианты значений номинального тока:

• 2 А
• 6 А
• 10 А
• 16 А
• 20 А
• 25 А
• 32 А
• 40 А
• 50 А
• 63 А

Выбор значения номинального тока должен быть основан на характеристиках электрической сети и требуемой защите для оборудования.

Номинальное напряжение - это свойство, характеризующее рабочее напряжение автоматических выключателей модульных. Оно указывает на напряжение, при котором выключатель предназначен для безопасной работы и корректного отключения при возникновении аварийных ситуаций. Значения этого свойства могут варьироваться:

• 230 В
• 220...230 В
• 220 В
• 230...400 В
• 380...400 В
• 400 В
• 400.000...400 В
• 415 В
• 440 В
• 690.000...690 В

Выбор номинального напряжения зависит от характеристик электрической сети и потребностей оборудования, к которому подключается автоматический выключатель.

Свойство: Частота

Данное свойство описывает рабочую частоту автоматических выключателей модульных. Возможные значения:

• 50 Гц - выключатель работает на частоте 50 Гц, что является стандартной для большинства стран.
• 50...60 Гц - выключатель поддерживает диапазон частот от 50 до 60 Гц, что обеспечивает совместимость с различными электрическими сетями.

Выбор оптимального значения зависит от требований к электрической сети и предпочтений пользователя.

Тип напряжения является важным свойством модульных автоматических выключателей, определяющим вид электрического напряжения, с которым может работать устройство. Доступны следующие типы напряжения:

• AC (переменное) - автоматический выключатель предназначен для работы с переменным напряжением.
• AC/DC (переменное/постоянное) - универсальный автоматический выключатель, подходящий для работы как с переменным, так и с постоянным напряжением.
• DC (постоянное) - автоматический выключатель предназначен для работы с постоянным напряжением.

Выбор типа напряжения зависит от характеристик электроустановки и потребностей в обеспечении защиты от перегрузок и коротких замыканий.

Характеристика срабатывания (кривая тока) – это свойство, отражающее время срабатывания автоматического выключателя модульного типа в зависимости от тока короткого замыкания. Различные кривые тока обозначены следующими символами:

• C: стандартная кривая, предназначена для общих применений. Обеспечивает защиту проводов и кабелей.
• B: кривая с повышенной чувствительностью, используется для защиты чувствительных нагрузок и электронных устройств.
• D: кривая с большим временем срабатывания, применяется для защиты мощных нагрузок с высоким пусковым током.
• K: кривая для защиты трансформаторов, реакторов и моторов с повышенной степенью защиты от коротких замыканий.
• Z: кривая с очень высокой чувствительностью, применяется для защиты электронных устройств с низким пусковым током.
• L: кривая с ограничением тока, используется для защиты устройств, требующих ограничения тока при коротких замыканиях.
• MA: кривая с магнитной защитой, предназначена для защиты двигателей с большими пусковыми токами.
• S: кривая с селективной защитой, обеспечивает временное срабатывание для селективного отключения нагрузок.
• KM: комбинированная кривая, сочетающая свойства кривых K и MA для повышенной защиты.
• F: кривая с быстрым срабатыванием, используется для защиты полупроводниковых устройств и приборов.

Выбор кривой тока зависит от типа нагрузки и требований к защите электроустановки.

Глубина установочная (встраиваемая) - это свойство, определяющее размер автоматического выключателя модульного в глубину при встраивании его в электрощитовое оборудование. Оно представлено различными значениями, указанными ниже:

• 44 мм
• 44.5 мм
• 47 мм
• 50 мм
• 69 мм
• 71 мм
• 71.5 мм
• 73 мм
• 75 мм
• 82.5 мм

Выбор определенного значения глубины установочной (встраиваемой) зависит от требований к конкретному проекту и размеров электрощитового оборудования.

Модульная ширина (общее количество модульных расстояний) - это свойство, характеризующее размер автоматических выключателей модульных по количеству модульных расстояний, которое они занимают на DIN-рейке.

Доступные значения модульной ширины:

• 1
• 1.5
• 2
• 3
• 4
• 4.5
• 6
• 18
• 36
• 72

Выбор подходящей модульной ширины зависит от требований к размерам оборудования и монтажных возможностей.

Общее количество полюсов в автоматических выключателях модульных:

• 1 - однополюсной выключатель, используется для защиты одной фазы
• 2 - двухполюсной выключатель, применяется для защиты однофазных цепей с нулевым проводником
• 3 - трехполюсной выключатель, подходит для защиты трехфазных цепей без нейтрали
• 4 - четырехполюсной выключатель, используется для защиты трехфазных цепей с нейтралью

Выбор количества полюсов зависит от типа электрической сети и необходимой степени защиты.

Класс токоограничения - это свойство автоматических выключателей модульных, указывающее на максимальный ток, при котором выключатель срабатывает и обеспечивает защиту электрической цепи от перегрузки и короткого замыкания.

• 3 - класс токоограничения к3 А
• 4 - класс токоограничения к4 А
• 6 - класс токоограничения к6 А
• 10 - класс токоограничения 10 кА
• 16 - класс токоограничения 16 кА
• 20 - класс токоограничения 20 кА
• 25 - класс токоограничения 25 кА
• 32 - класс токоограничения 32 кА
• 40 - класс токоограничения 40 кА
• 50 - класс токоограничения 50 кА

Категория перенапряжения

Это свойство относится к категории перенапряжения для автоматических выключателей модульных.

• Значение "3" означает высокую защиту от перенапряжений в трехфазных сетях.
• Значение "4" указывает на очень высокую защиту от перенапряжений в трехфазных сетях.
• Значение "2" обозначает высокую защиту от перенапряжений в однофазных сетях.

Выбор соответствующей категории перенапряжения для автоматического выключателя модульного зависит от требований и характеристик сети, в которой он будет использоваться.

Степень загрязнения — свойство, относящееся к автоматическим выключателям модульных, характеризующее уровень воздействия загрязняющих веществ на работу устройства. Различные степени загрязнения влияют на надежность и безопасность работы выключателя. Значения свойства разделены знаком "|":

• 1 — низкая степень загрязнения, минимальное воздействие на работу устройства;
• 2 — средняя степень загрязнения, умеренное воздействие на работу устройства;
• 3 — высокая степень загрязнения, значительное воздействие на работу устройства, может требовать дополнительных мер по очистке и обслуживанию;
• 4 — крайне высокая степень загрязнения, возможны сбои в работе и повышенный риск неисправности, требует специальных мер по защите и регулярного обслуживания.

При выборе автоматического выключателя модульного учитывайте степень загрязнения среды, в которой будет установлено устройство, для обеспечения надежности и безопасности работы.

Рабочая температура окружающей среды - это диапазон температур, в котором автоматические выключатели модульные могут работать без снижения своих характеристик.

• -25...55 °C: Этот диапазон температур означает, что выключатели могут использоваться в условиях умеренного климата.
• -25...60 °C: Этот диапазон температур позволяет использовать выключатели в условиях высоких температур, что делает их подходящими для использования в жарких климатах.
• -40...50 °C: Этот диапазон температур подходит для использования в холодных климатических условиях, когда температура может опускаться ниже нуля.
• -25...50 °C: Этот диапазон температур также подходит для использования в умеренных климатических условиях, но не допускает эксплуатацию при более высоких температурах.
• -25...70 °C: Этот диапазон температур позволяет использовать выключатели в очень жарких условиях, когда температура может достигать высоких значений.
• -60...40 °C: Этот диапазон температур указывает на то, что выключатели могут использоваться в очень холодных условиях, когда температура может опускаться значительно ниже нуля.
• -10...50 °C: Этот диапазон температур указывает на то, что выключатели могут использоваться в условиях среднего климата.
• -25 °C: Это минимальная рабочая температура окружающей среды для этих выключателей.
• -10 °C: Это также минимальная рабочая температура окружающей среды для этих выключателей, но с более узким диапазоном.
• -30...60 °C: Этот диапазон температур позволяет использовать выключатели в условиях среднего и высокого климата, включая жаркие и холодные периоды.

Поперечное сечение подключаемого однопроволочного (жесткого) провода:

• 0.75...35 мм²: возможность подключения провода с поперечным сечением от 0.75 мм² до 35 мм²;
• 0.75...25 мм²: возможность подключения провода с поперечным сечением от 0.75 мм² до 25 мм²;
• 0...50 мм²: возможность подключения провода с поперечным сечением до 50 мм²;
• 1...25 мм²: возможность подключения провода с поперечным сечением от 1 мм² до 25 мм²;
• 25 мм²: возможность подключения провода с поперечным сечением 25 мм²;
• 1.5...35 мм²: возможность подключения провода с поперечным сечением от 1.5 мм² до 35 мм²;
• 0...25 мм²: возможность подключения провода с поперечным сечением до 25 мм²;
• 1...35 мм²: возможность подключения провода с поперечным сечением от 1 мм² до 35 мм²;
• 35 мм²: возможность подключения провода с поперечным сечением 35 мм²;
• 1.5...50 мм²: возможность подключения провода с поперечным сечением от 1.5 мм² до 50 мм².

Значения свойства указывают на диапазон поперечного сечения подключаемого однопроволочного (жесткого) провода. Например, значение "0.75...35 мм²" означает, что автоматический выключатель модульный позволяет подключать провод с поперечным сечением от 0.75 мм² до 35 мм² включительно. Если значение содержит плюсы и минусы, то это указывает на возможность подключения проводов с поперечным сечением, меньшим или большим чем указанное значение. Например, значение "1.5...35 мм²" означает, что провода с поперечным сечением 1.5 мм², 2 мм², 3 мм², и так далее, до 35 мм² могут быть подключены.

Поперечное сечение подключаемого многопроволочного (гибкого) провода

• 0.75...25 мм²: подходит для использования с проводом диаметром от 0,95 до 7 мм, включая 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4,0 мм², 6,0 мм², 10 мм², 16 мм², и 25 мм².
• 0.75...16 мм²: подходит для использования с проводом диаметром от 0,95 до 4,5 мм, включая 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4,0 мм², 6,0 мм², и 16 мм².
• 0...70 мм²: подходит для использования с проводом диаметром до 14,2 мм, включая все сечения до 70 мм².
• 1...25 мм²: подходит для использования с проводом диаметром до 7,9 мм, включая все сечения от 1 до 25 мм².
• 25 мм²: подходит только для использования с проводом диаметром до 7,9 мм и сечением 25 мм².
• 1.5...25 мм²: подходит для использования с проводом диаметром от 1,6 до 7 мм, включая 1,5 мм², 2,5 мм², 4,0 мм², 6,0 мм², 10 мм², 16 мм², и 25 мм².
• 1.5...35 мм²: подходит для использования с проводом диаметром от 1,6 до 9,6 мм, включая 1,5 мм², 2,5 мм², 4,0 мм², 6,0 мм², 10 мм², 16 мм

Количество защищенных полюсов - это свойство, характеризующее автоматические выключатели модульные. Оно указывает на количество полюсов, которые могут быть защищены от короткого замыкания и перегрузок.

• 1 - выключатель предоставляет защиту для одного полюса;
• 2 - выключатель защищает два полюса, что обеспечивает более надежную защиту;
• 3 - трехполюсной выключатель обеспечивает защиту для трех полюсов, подходит для трехфазных систем;
• 4 - четырехполюсный выключатель защищает все четыре полюса, обеспечивая максимальную защиту для четырехфазных систем.

Выбор количества защищенных полюсов зависит от типа электрической системы и требований безопасности.

Номинальное импульсное выдерживаемое напряжение Uimp:

• 4 кВ
• 6 кВ
• 6.2 кВ
• 8 кВ
• 600 кВ
• 6000 кВ

Номинальное импульсное выдерживаемое напряжение Uimp - это максимальное импульсное напряжение, которое автоматический выключатель модульного типа может выдержать при коротком замыкании. Указанные значения Uimp обозначают пределы импульсных напряжений, которые соответствующие автоматические выключатели могут выдержать без повреждения.
