Базовый пассивный элемент для установки одиночных реле, до 230 В АС \ DC | IR-B2-PT DKC ДКС

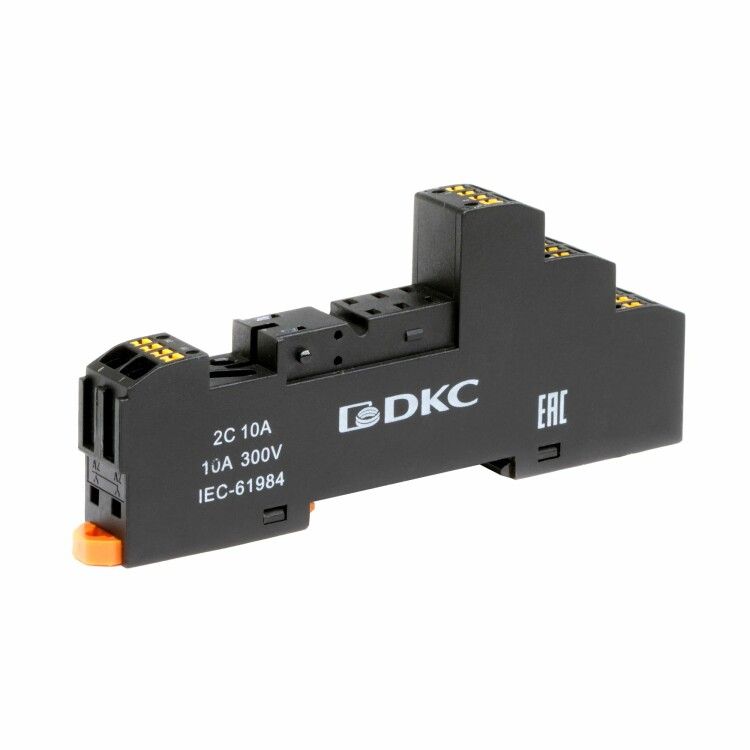

Базовый пассивный элемент для установки одиночных реле, до 230 В АС/DC, с клеммами push-in, для 2 групп от DKC (ДКС) - это компактная клеммная колодка, предназначенная для упрощённого подключения реле серии IR. Артикул ir-b2-pt позволяет быстро собирать и обслуживать цепи управления, особенно там, где важна скорость монтажа и надёжность соединений.

Назначение и область применения

Эта колодка используется для фиксации и электрического подключения одиночных реле с двумя контактными группами из серии IR. Она служит промежуточным звеном между источником питания и нагрузкой, позволяя организовать коммуникацию без лишних проводов и разъёмов. Применяется в системах автоматизации: панелях управления, станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Тип изделия: Колодка
• Максимальное напряжение: 230 В АС/DC
• Способ монтажа: На DIN-рейку 35 мм
• Тип подключения: Пружинный зажим (push-in)
• Количество групп контактов: 2
• Подключение питания: Одностороннее
• Коммутационные пути: Через противоположную сторону колодки

Совместимость и монтаж

Колодка совместима исключительно с реле серии IR. Монтаж осуществляется на стандартную DIN-рейку 35 мм - просто защёлкивается. Подключение проводов выполняется через технологию push-in: достаточно вставить подготовленный провод (до 2,5 мм2) до упора - он фиксируется пружинным механизмом без инструментов. Питание подводится с одной боковой стороны, а выходные цепи - с другой, что обеспечивает чёткую раздельность сигналов и энергии.

Преимущества

• Ускоряет сборку: отпадает необходимость в отвертках для затяжки клемм
• Снижает риск ошибок: одинаковая последовательность подключения для всех реле
• Обеспечивает надёжный контакт: пружинный зажим сохраняет давление даже при вибрациях
• Экономит место: компактная форма позволяет размещать несколько колодок рядом
• Удобство сервиса: быстрый доступ к клеммам для диагностики или замены

Ограничения применения

• Не предназначена для работы с токами выше 10 А - проверяйте допустимые значения реле IR
• Не поддерживает многожильные провода с опрессовкой - требуется зачистка до 8–10 мм без оголения жил
• Не совместима с другими сериями реле кроме IR
• Не рекомендуется использовать в средах с постоянным воздействием химических паров или масла

Примеры использования

• Автоматизация производства: управление двигателями через реле IR на панели станка
• Системы отопления: переключение насосов и клапанов в котельной
• Освещение: управление световыми сценариями в торговых центрах
• Лабораторное оборудование: тестовые схемы с частым изменением подключений

Практические советы

• Перед подключением обязательно зачищайте провода - длина голой части должна быть 8–10 мм
• Используйте только одножильные медные провода; многожильные требуют специальных наконечников
• Проверьте соответствие типа реле: только модели IR подходят по габаритам и расположению выводов
• При необходимости замены реле - отключите питание, затем вытяните реле вертикально, чтобы не повредить клеммы
• Для удобства обслуживания помечайте входные и выходные цепи на колодке этикетками
