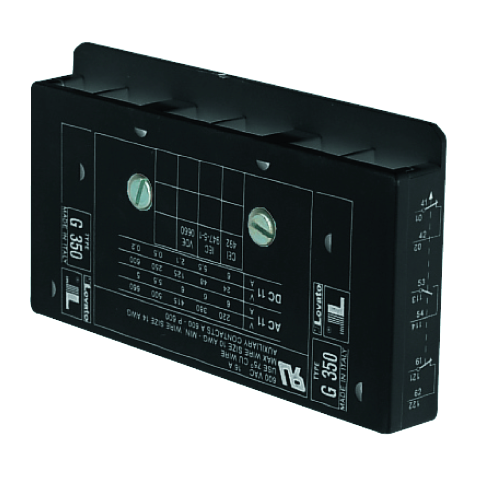

Блок контактный бокового монтажа с винтовыми клеммами (1НО+1НЗ) для контакторов F-250..F-1000 OptiStart K-FX-354 | 335406 КЭАЗ

Блок контактный боковой 1 нормально открытый + 1 нормально закрытый для контакторов F-250..F-1000 K-FX-354 от КЭАЗ - это дополнительный модуль для расширения управляющих возможностей контакторов серии OptiStart K. Устанавливается сбоку на контактор, обеспечивает передачу сигналов состояния цепи без изменения основной нагрузки.

Назначение и область применения

Блок контактный боковой K-FX-354 предназначен для добавления вспомогательных контактов к силовым контакторам OptiStart K (модели F-250 до F-1000). Он позволяет передавать информацию о состоянии контактора - включен он или выключен - другим устройствам: контроллерам, индикаторам, реле безопасности, системам автоматизации.

Подходит для применения в системах управления станками, конвейерами, насосами, вентиляцией и другими установками, где требуется контроль и логика работы на основе сигнала с контактора.

Технические характеристики

• Номинальное напряжение: 690 В - допустимое напряжение для коммутируемых цепей управления;
• Номинальный рабочий ток Ie: 3 А - максимальный ток, который могут безопасно переключать контакты в цепях управления;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ);
• Тип подключения: втычное - легко фиксируется в специальный разъем на боковой поверхности контактора;
• Способ монтажа: боковой - устанавливается исключительно на совместимые контакторы через боковое гнездо;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Исполнение: открытое - корпус без дополнительной герметизации, рассчитан на внутреннюю установку в щитах.

Совместимость и монтаж

Блок контактный K-FX-354 совместим только с контакторами серии OptiStart K модели F-250, F-380, F-600, F-800 и F-1000. На других контакторах, даже от КЭАЗ, он не устанавливается.

Установка происходит просто: контактор должен быть обесточен. Блок вставляется в боковое гнездо до характерного щелчка. Подключение проводов выполняется к клеммам на лицевой стороне блока - они доступны после установки.

Не используйте блок для коммутации силовых цепей - он предназначен только для слаботочных цепей управления (до 3 А).

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 60947-5-1 и ГОСТ Р МЭК 60947-5-1. Соответствует требованиям к вспомогательным контактам для аппаратов категории AC-15.

Рабочая температура: от -25C до +60C. Не предназначена для установки вне помещений или во взрывоопасных зонах.

Преимущества

• Легко заменяет старые аналогичные модули - совместим с существующими проектами;
• Не требует дополнительных кабельных трасс - сигнал берётся прямо из контактора;
• Обеспечивает надёжную механическую связь с контактором - минимизирует риск потери сигнала;
• Позволяет реализовать функции самоблокировки, индикации состояния, аварийной остановки без внешних реле.

Ограничения применения

• Не работает с контактными реле или контакторами другой серии - даже если они от КЭАЗ;
• Не подходит для сред с высокой запылённостью, влагой или химически активной средой - степень защиты IP20 недостаточна;
• Не используется для управления мощными нагрузками - ток не выше 3 А;
• Не имеет сигнализации неисправности - нельзя использовать в системах, требующих диагностики отказов контакта.

Примеры использования

• На конвейере: сигнал с НО-контакта включает световой индикатор «Работает»; сигнал с НЗ-контакта отключает питание системы при остановке;
• В системе теплоснабжения: НЗ-контакт передаёт сигнал «Контактор выключен» в PLC для проверки выполнения команды;
• В станках с ЧПУ: два контакта используются для формирования логической цепи «двигатель в работе» и «двигатель остановлен».

Практические советы

• Перед установкой проверьте модель контактора - только F-250…F-1000 подходят для K-FX-354;
• При подключении проводов соблюдайте цветовую маркировку: НО и НЗ имеют отдельные клеммы - не путайте их;
• Если нужна защита от пыли и влаги - выбирайте контакторы с IP54 и соответствующие блоки с такой же степенью защиты - этот модуль не герметичен;
• Не применяйте в цепях переменного тока свыше 690 В - это приведёт к пробою изоляции;
• K-FX-354 можно заказывать в комплекте с контактором - это снижает риск несовместимости.
